M10螺柱安装式垂直管道夹持固定件

　　在流体输送、小型设备气路搭建、实验室管路排布、户外小型管线架设这类场景里，经常会遇到需要在已有M10规格螺柱上完成垂直方向管道固定的需求，这类需求往往不允许在安装基面额外打孔，也不适合采用全包式的重型管夹，既要保证夹持的可靠性，又要适配一定范围的管道外径，同时安装操作要足够便捷，不需要复杂的工装辅助。这款垂直固定支架就是针对这类场景开发的结构件，核心功能是在M10螺柱作为安装基体的条件下，完成外径25mm到32mm区间管道的垂直方向夹持固定，让管道与安装螺柱保持垂直的空间位置关系，避免管道受重力、流体冲激出现移位、松脱或者角度偏移的问题。从结构设计逻辑来看，这款支架没有采用传统分体式管夹的两片对锁结构，

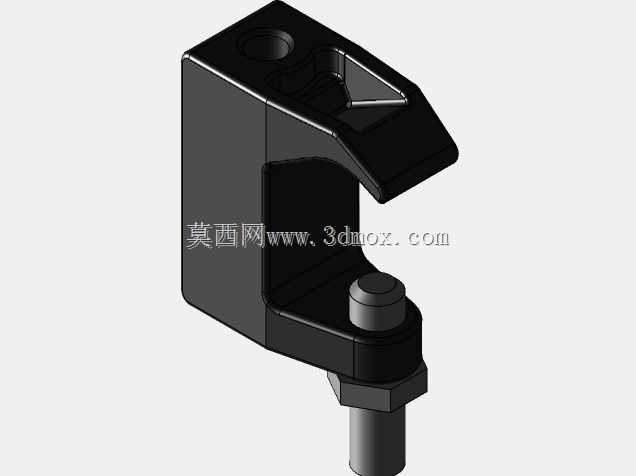

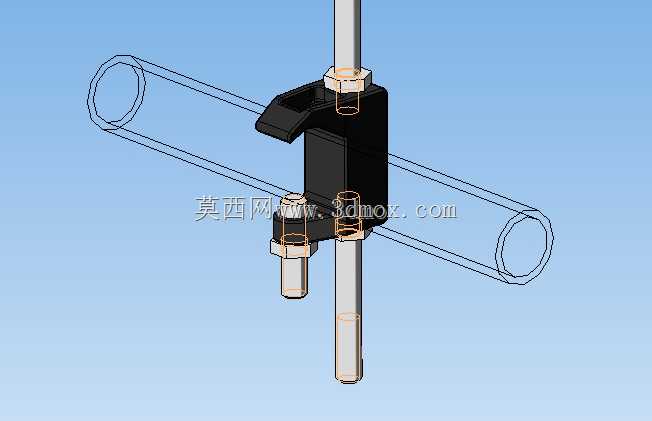

　　而是采用了一体式的夹座搭配快压锁紧件的结构，夹座本身预留了贯穿的M10安装孔位，可以直接穿套在已有的M10螺柱上，通过上下两个锁紧螺母就能调整夹座在螺柱上的安装高度，适配不同的安装空间间隙，不需要额外加工安装孔，也不需要焊接固定，对安装基面的破坏为零，非常适合后期改造加装的管路场景。夹座的管道夹持位做了适配25-32mm管径的弧形开口，开口的弧度做了渐变处理，当管径偏小时，夹持位置靠近开口根部，当管径偏大时，夹持位置靠外，整个夹持区间内管道外壁都能和夹座的弧形面保持足够的接触面积，避免局部应力集中压伤薄壁管道，比如PVC管、薄壁不锈钢管这类容易被夹变形的管材，也能在合适的锁紧力度下保持稳定固定，不会出现管壁凹陷的问题。

　　锁紧结构采用了偏心快压的手柄设计，不需要借助扳手等工具，手动扳动手柄就能完成管道的锁紧或者松脱，在需要经常调整管道位置、临时架设管路的场景里，这种快锁结构能大幅提升安装调试的效率，相比传统的螺栓锁紧管夹，操作时间能缩短七成以上，而且手柄的锁紧力度做了限位设计，不会因为操作人员手劲过大导致锁紧过度夹坏管道，也不会因为力度不足导致夹持松脱。从安装边界尺寸来看，夹座穿套M10螺柱的孔位与管道夹持孔位的中心距做了紧凑化设计，整体夹座的外轮廓宽度控制在40mm以内，安装后从螺柱中心到管道外壁的最大外伸距离不超过50mm，在狭小的设备内部腔室、密集排布的管线间隙里也能顺利安装，不会和周边的其他零部件产生干涉。

　　夹座的上下两个螺母限位面做了防滑的齿纹处理，当螺母锁紧之后，齿纹会和螺母端面产生咬合作用，即使设备运行过程中存在持续的振动，夹座也不会沿着螺柱出现轴向窜动，也不会绕螺柱发生角度偏转，能长期保持管道的垂直安装精度。在实际应用中，这款支架可以用在小型自动化设备的气动管路固定、净水设备的水管排布、户外监控设备的穿线管护持、小型农业灌溉系统的支管固定等多个场景，因为不需要额外打孔的安装特性，在已经完成装配的设备上加装管路时，只要找到设备上预留的M10螺柱，就能快速完成管道的固定，不需要拆解原有设备结构，大幅降低了改造施工的难度。夹持位的弧形接触面还做了细微的防滑纹路处理，当管道受到轴向的拉扯力或者径向的冲击力时，接触面的纹路会和管道外壁产生足够的静摩擦力，避免管道在夹座内出现滑动移位，即使是表面比较光滑的PPR管、尼龙管，也能保持可靠的夹持效果。快压手柄的位置做了防干涉设计，手柄扳动的行程范围内没有突出的结构棱边，操作时不会夹手，也不会和相邻的管道、零部件发生碰撞，手柄的末端做了圆弧过渡，长时间操作也不会出现硌手的问题。整个支架的结构没有多余的冗余设计，所有的结构特征都服务于快速安装、可靠夹持、适配管径范围这几个核心需求，没有为了外观增加不必要的曲面或者装饰结构，完全从工程实用的角度出发完成结构设计，在保证结构强度的前提下尽可能缩小了整体体积，降低了材料消耗，同时也让安装适配性更强。
