铝型材快装电缆管道固定卡扣结构

　　在工业铝型材框架搭建的生产线、设备机架、自动化工作站布线场景中，线缆与气动管道的固定一直是影响布线效率、后期维护便捷度的关键细节，传统的扎带固定、打孔抱箍安装不仅需要在型材上额外加工安装孔，后期调整线路走向时还需剪断扎带重新绑扎，既浪费耗材也容易在拆装过程中刮伤线缆外层护套。这款适配12mm直径线缆或气动管道的铝型材快装固定支架，正是针对这类场景做的结构优化，无需在铝型材上做任何预钻孔或攻丝加工，直接利用铝型材表面的标准T型槽作为安装基准，就能完成快速卡装固定。

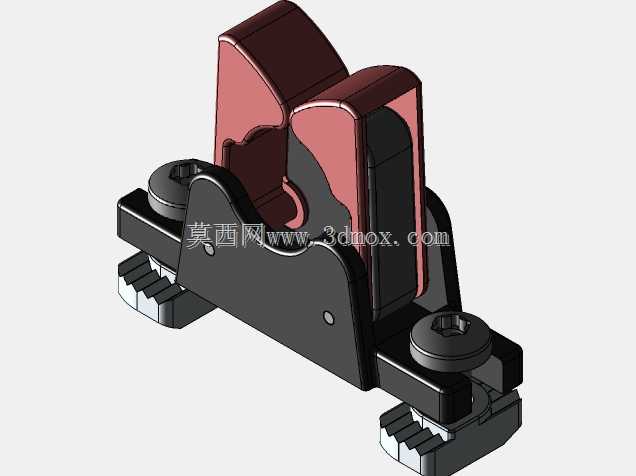

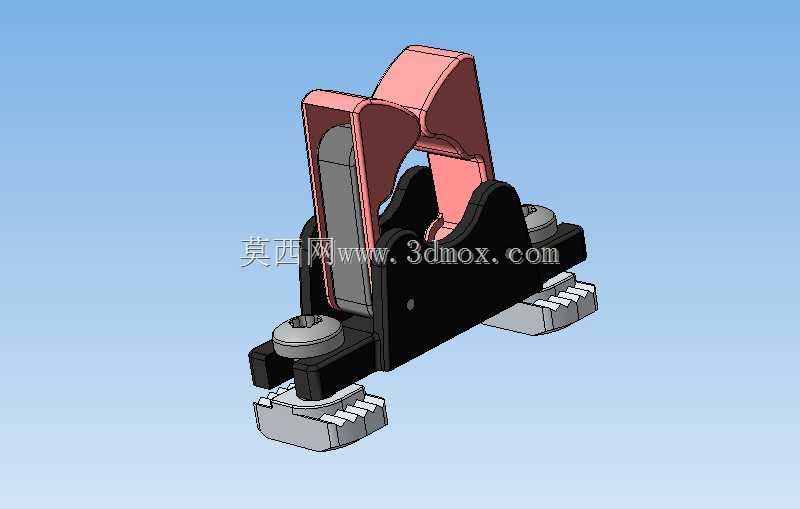

　　从结构设计逻辑来看，整个支架分为三个功能模块：底部的T型槽卡接模块、中部的支撑基座、上部的弹性卡扣压块。底部卡接模块做了带防滑齿的弹性卡爪结构，卡爪的外形尺寸完全匹配欧标铝型材的槽宽参数，安装时只需要将卡爪对准型材T型槽的槽口按压到位，卡爪在弹性形变作用下卡入槽内，齿面与槽壁的咬合结构可以避免支架在受线缆拉扯时沿槽向滑动，不需要额外加装T型螺栓和螺母锁紧，单人徒手就能完成安装动作，相比传统螺栓固定的支架，单点位安装时间能缩短80%以上。中部的支撑基座采用硬质工程塑料材质，承担整体的结构强度支撑，基座上预留了两个螺栓锁紧位，当需要更高的固定强度，比如固定大直径重载线缆或者在有振动的设备上使用时，可以加装螺栓将基座与型材槽内的螺母块锁紧，兼顾快装与重载固定的双重需求。

　　上部的弹性卡扣压块采用带圆弧过渡的抱合结构，内圆弧直径适配12mm的线缆或管道，卡扣的开合角度做了限位设计，按压卡扣上端就能张开开口放入线缆，松开后卡扣在自身弹性作用下复位抱紧线缆，卡扣的内表面做了细微的防滑凸点，既可以避免线缆沿轴向窜动，也不会因为抱紧力过大压伤线缆的绝缘层或者气动管道的外壁。卡扣与中部基座之间采用转轴连接，转轴处做了耐磨的圆角处理，反复开合数百次也不会出现断裂或者松垮的问题，后期维护更换线缆时，只需要掰开卡扣就能取出线缆，不需要拆卸整个支架，调整线路走向时也可以直接将支架沿铝型材槽道滑动到目标位置，重新卡紧即可，不需要重复拆装紧固件。

　　从安装边界尺寸来看，支架整体高度控制在45mm以内，宽度32mm，安装后突出铝型材表面的尺寸不会干扰型材上其他安装配件的布局，相邻两个支架的最小安装间距可以做到20mm，适合密集布线场景下的多点位固定需求。卡扣的有效抱紧范围在11mm-13mm之间，除了适配标称12mm的线缆，也可以固定外径在这个区间内的气动软管、小型光纤护套、传感器线缆等不同类型的管线。在实际产线应用中，这类快装支架常被用在铝型材搭建的设备护网走线、机器人工作站的侧边布线、流水线工作台的底部管线固定场景，相比传统的固定方式，不仅能大幅缩短布线施工的周期，也能让整体布线效果更整齐规范，后期设备改造调整管线时，也能减少耗材浪费和拆装工作量。

　　设计过程中针对不同使用场景做了结构冗余考量，比如在有切削液飞溅的机加工设备旁使用时，支架采用的耐油工程塑料材质不会因为长期接触切削液出现脆化开裂；在有持续振动的自动化设备上使用时，底部卡爪的防滑齿结构加上可选装的螺栓锁紧位，能避免支架因为长期振动出现松脱移位；卡扣的抱紧力经过反复调校，既可以固定普通的控制线缆，也能固定带一定硬度的气动PU管，不会出现管道松脱或者被压瘪影响气路通畅的问题。
