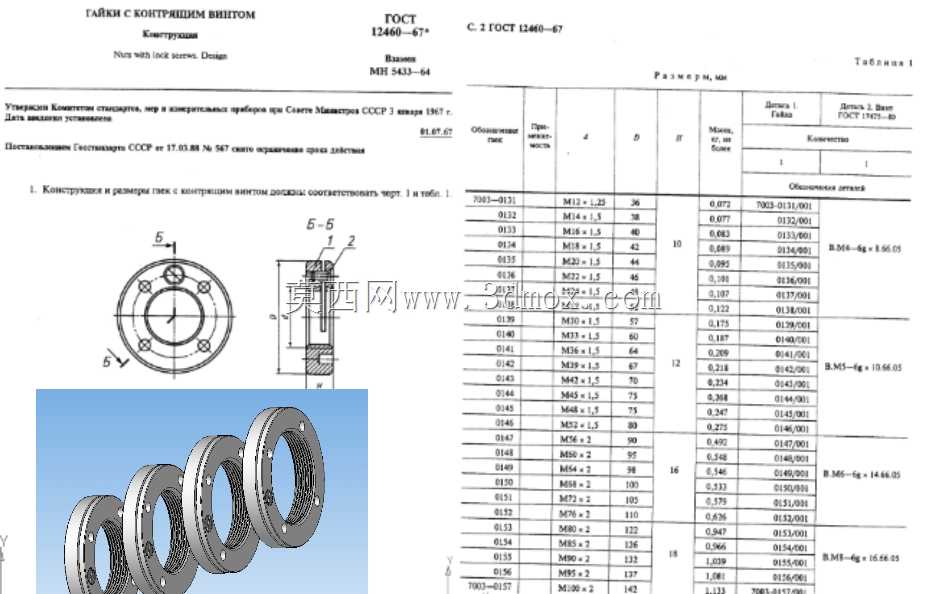

GOST标准带锁紧螺钉圆螺母结构设计

　　在重型机械传动、大型管道法兰连接、重载轴承轴向定位这类长期承受交变载荷、振动冲击的工况场景里，普通螺纹副的自锁可靠性往往难以满足长期服役要求，带锁紧螺钉的圆螺母就是针对这类防松需求开发的专用紧固件，区别于普通圆螺母依赖螺纹配合摩擦力防松的逻辑，这类螺母通过侧置的锁紧螺钉直接顶压在配套螺杆的螺纹牙底或者预留的锁紧槽内，从物理层面阻断螺纹副的相对转动趋势，哪怕在持续振动、温度交变导致螺纹预紧力出现衰减的情况下，依然能保持可靠的锁紧状态，不会出现螺母松脱移位的故障。

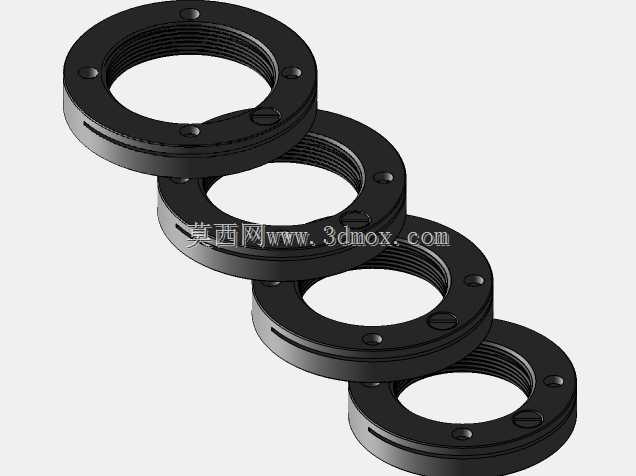

　　从结构设计逻辑来看，这类螺母的主体采用环形圆螺母结构，内螺纹覆盖M56到M68x2的规格区间，适配对应公称直径的公制螺纹螺杆，螺母本体的外圆均匀分布有4个用于扳手施力的卡槽，方便安装时使用钩形扳手施加额定的拧紧扭矩，和普通开槽圆螺母的安装工装完全兼容，不需要额外定制专用安装工具，降低现场装配的工具适配成本。在螺母的径向侧壁，加工有垂直于内螺纹轴线的锁紧螺钉安装孔，孔内加工有和锁紧螺钉匹配的内螺纹，锁紧螺钉采用内六角或者一字槽的端头设计，方便在螺母拧紧到指定预紧位置后，从螺母外侧拧入锁紧螺钉，直到螺钉端头牢牢顶压在配套螺杆的外螺纹表面，部分适配高精度工况的版本，还会在螺杆对应位置加工出均匀分布的定位凹坑，锁紧螺钉端头可以嵌入凹坑内，进一步提升防松的抗剪切能力，避免螺钉在长期振动下出现移位。

　　从安装边界尺寸来看，这类螺母的外径尺寸根据内螺纹规格做了对应匹配，M56规格的螺母外径控制在80mm区间，厚度在12mm到18mm之间，随着内螺纹公称直径的提升，外径和厚度按比例递增，最大规格M68x2的螺母外径在95mm左右，厚度不超过22mm，整体轴向占用空间比双螺母防松结构节省40%以上，适合轴向安装空间受限的轴承位、轴端定位场景。安装时需要注意，螺母的拧紧扭矩需要符合对应螺纹规格的预紧力要求，不能过度拧紧导致螺纹牙型变形，待螺母完全就位、轴向定位精度符合装配要求后，再拧入侧壁的锁紧螺钉，锁紧螺钉的拧紧扭矩控制在螺母拧紧扭矩的15%-20%即可，避免顶压力过大导致螺杆螺纹表面出现压痕损伤，影响后续拆卸和重复使用。

　　在实际应用场景中，这类螺母广泛用在矿山设备的破碎机主轴定位、大型减速机的输出轴轴承锁紧、起重设备的卷筒轴向固定、高压管道的法兰对接紧固等位置，这些场景的共性是设备运行时持续存在高频振动，部分户外工况还会伴随-30℃到60℃的温度交变，普通的弹垫防松、双螺母防松在这类工况下服役3到6个月就可能出现预紧力衰减，甚至螺母松脱引发设备故障，而带锁紧螺钉的圆螺母通过刚性顶压的防松结构，能在这类恶劣工况下保持2年以上的可靠锁紧周期，大幅降低设备运维的紧固检查频次。建模过程中需要重点关注几个公差配合细节：一是内螺纹的公差带需要选用6H级精度，和配套螺杆的6g级外螺纹形成间隙配合，保证手动可以顺畅拧入，不会出现卡滞；二是侧壁锁紧螺钉的安装孔位置度公差需要控制在Φ0.1mm以内，保证锁紧螺钉的轴线垂直于内螺纹的轴线，螺钉拧入后能垂直顶压在螺杆表面，不会出现偏斜导致顶压力不足；三是螺母外圆的装夹卡槽需要对称分布，卡槽的宽度和深度公差控制在±0.2mm，保证钩形扳手可以完全卡入卡槽，施加扭矩时不会出现打滑。另外，螺母的两个端面需要保证平行度公差在0.05mm以内，端面和内螺纹轴线的垂直度公差控制在0.03mm，避免螺母拧紧后出现端面偏斜，导致轴向定位的轴承或者法兰出现附加偏载，影响传动部件的使用寿命。针对不同的使用环境，螺母本体可以选用45号钢调质处理，表面做发黑防锈处理，适合普通室内工业场景；在腐蚀环境下使用的版本，可以选用304不锈钢材质，锁紧螺钉配套使用同材质的不锈钢螺钉，避免不同材质接触出现电化学腐蚀，保证户外或者腐蚀工况下的拆卸便利性。
