带铰链弹簧手柄的M16锁紧螺母结构

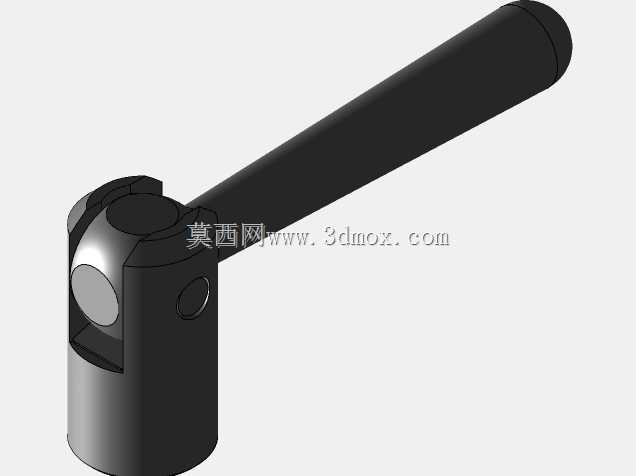

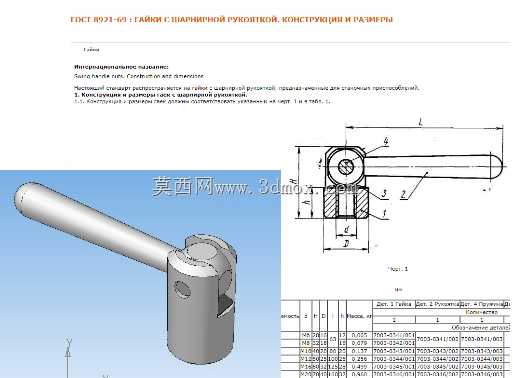

　　在工装夹具、小型机床操作位、检测设备调节机构这类需要频繁手动锁紧、松脱的工位上，普通六角螺母需要配套扳手操作，反复松紧的效率极低，还容易因为操作空间受限出现拧不紧、滑牙的问题，带铰链弹簧手柄的M16螺母就是针对这类场景设计的快锁紧固件。这类零件的核心功能是不需要额外工具，直接扳动铰链连接的手柄就能完成螺纹副的锁紧与松开，手柄内置的弹簧可以在锁紧状态下保持手柄的贴服位置，避免设备运行过程中手柄受震动甩出、剐蹭周边管线或者操作人员，同时弹簧提供的预紧力能抵消螺纹副的间隙，降低震动工况下螺母自行回松的概率。从结构设计逻辑来看，这个零件分为三个核心组成部分：主体是带M16内螺纹的圆柱螺母基体，基体上部开有对称的铰支座耳孔，

　　用来穿装销轴连接手柄；手柄是长杆式结构，根部有偏心凸轮面或者压紧端面，当手柄绕销轴扳转到锁紧位置时，偏心面会抵靠在螺母基体的上端面，借助杠杆力放大螺纹的轴向预紧力，不需要施加很大的手动力就能达到足够的锁紧力矩；弹簧套装在铰支座的销轴上，两端分别抵接螺母基体和手柄根部，一方面给手柄提供始终向贴服位置复位的弹力，另一方面消除铰链配合的间隙，避免手柄在非操作状态下出现旷量。从安装边界来看，螺母基体的外径比普通M16六角螺母的对边尺寸略大，外圆柱面设计有一段扁位或者销孔，用来在安装槽内限制螺母自身的转动，避免扳动手柄时螺母跟着螺纹一起空转；手柄展开到操作位置时的长度需要匹配安装位的操作空间，预留足够的手指扳动空间，

　　锁紧后手柄贴靠在螺母侧面时，整体外轮廓不会超出安装座的预留避让槽，不会和周边的导轨、管线、其他操作部件产生干涉。在实际选型应用时，这类带手柄的螺母常用来做设备防护门的快速锁紧、工装夹具的工件快速压紧、可调工位的高度/角度定位锁紧，相比翼形螺母，它的杠杆力臂更长，能提供的锁紧力矩更大，弹簧复位的结构也避免了翼形螺母在震动下容易松脱的问题；相比快卸销，它是通过螺纹副承载，能承受更大的轴向拉力，适合需要较大锁紧力的定位场景。建模过程中需要重点注意几个配合尺寸的公差：铰支座的耳孔同轴度要控制在合理范围，避免销轴穿装后手柄转动卡滞；手柄根部的偏心轮廓要和螺母基体的上端面匹配，保证扳转到锁紧位时偏心面的压紧量合适，

　　既不会因为压紧量太小导致锁不紧，也不会因为压紧量太大导致手柄扳不到位、弹簧长期处于过载压缩状态；内螺纹的精度要符合普通粗牙螺纹的公差要求，和配套的M16螺杆配合顺畅，没有卡滞或者旷量过大的问题；弹簧的选型要匹配手柄的转动力矩，弹力太小起不到防松和复位的作用，弹力太大则会导致扳动手柄需要的力过大，操作手感变差。这类零件的材质一般根据使用场景选择，普通工况下用45号钢表面发黑处理就可以满足强度和防锈要求，在腐蚀环境下使用的话可以选用304不锈钢材质，手柄部分可以做滚花或者包塑处理，提升操作时的摩擦力，避免手上沾有油污时扳动打滑。在装配结构里，这类螺母一般是嵌装在安装座的沉孔内，基体侧面的防转扁位卡在沉孔的对应槽里，只能沿轴向小范围移动，不能绕螺纹轴线转动，配套的螺杆一端连接需要锁紧的活动部件，转动手柄时，螺母不转，螺杆沿轴向移动，带动活动部件完成锁紧或者松开的动作，整个操作过程不需要额外工具，单手就能完成，能大幅提升频繁调整工位的操作效率。
