带垫圈管路固定夹结构设计方案

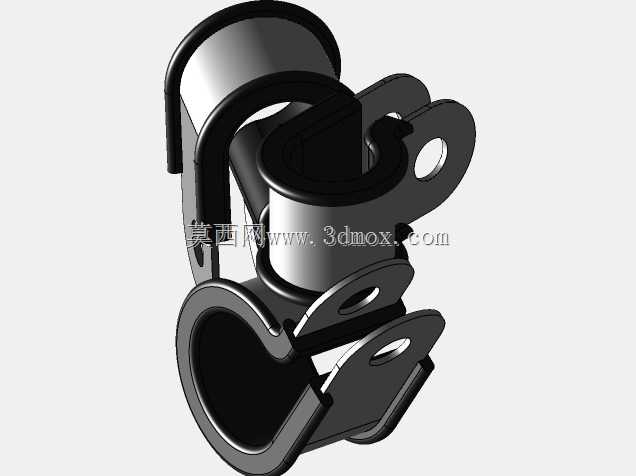

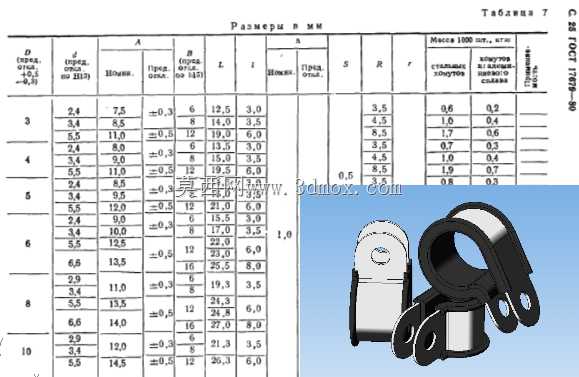

　　这类带垫圈的夹持固定件，在液压管路排布、气动管线布设、设备线束固定场景中应用极为广泛，尤其在工程机械、机床设备、自动化生产线的管线布局环节，是解决管线晃动、磨损、位移问题的核心基础零件。很多现场布线的工程师都有过类似经验：普通无衬垫的管夹在设备长期运行振动下，很容易出现管壁磨穿、夹片松脱、管线走位偏移的问题，尤其是输送压力流体的硬管，一旦固定点出现应力集中，长期交变载荷下很容易在夹持位置产生疲劳裂纹，最终引发泄漏故障。这款带垫圈的夹具，核心设计思路就是在夹持接触面增加柔性垫圈作为缓冲层，既可以补偿夹持面的尺寸公差，又能隔绝金属夹片与管线外壁的硬接触，避免振动工况下的摩擦磨损，同时垫圈的弹性变形可以让夹持力分布更均匀，不会出现局部应力过大夹伤管壁的问题。从结构上看，该夹具采用分体式抱合结构，一端为铰接式开合结构，另一端带安装固定耳，通过螺栓穿过耳孔实现锁紧，安装时不需要完全穿套管线，可以从管线侧方直接扣合后锁紧，对于已经布设完成的管线改造、后期维护更换场景非常友好，不需要拆解整段管线就能完成固定件的更换作业。从尺寸参数来看，该系列夹具覆盖了多档常用管线外径适配范围，夹持直径从几毫米到二十余毫米不等，对应不同的安装孔距与夹体宽度，安装耳的孔径统一适配常规的螺栓规格，安装时可以根据管线的实际外径选择对应规格的夹体，不需要额外定制加工。垫圈部分采用内嵌式设计，与夹体的弧形卡槽完全贴合，不会在夹持锁紧过程中出现垫圈移位、脱出的问题，

　　垫圈的内径与适配管线外径为间隙配合，安装时可以轻松将管线卡入垫圈内部，锁紧后垫圈产生径向压缩变形，牢牢包裹住管线外壁，既可以限制管线的轴向窜动，又能允许管线在温度变化产生热胀冷缩时存在微小的轴向位移，避免热应力拉裂管线或者拉脱接头。夹体本身采用冲压成型工艺，板材厚度经过强度校核，在额定夹持力下不会出现夹体变形、耳孔开裂的问题，弧形夹持面的弧度经过精准计算，与垫圈的外弧面完全贴合，锁紧时不会出现夹片边缘切割垫圈的情况，有效延长垫圈的使用寿命。在实际设备布局中，这类夹具通常配合安装支架、C型导轨使用，可以根据管线的走向灵活调整固定点的位置，对于多根管线并行排布的场景，还可以通过叠装的方式将多个夹体组合安装，大幅节省安装空间，

　　让管线排布更整齐规范，也方便后期的设备检修与管线维护。很多设计人员在选型这类固定件时，往往只关注夹持直径是否匹配，忽略了垫圈材质与工况的适配性，比如在高温工况下需要选用耐温的垫圈材质，在有腐蚀介质的环境中需要选用耐蚀的垫圈与夹体表面处理，这款夹具的垫圈与夹体为可拆分结构，后期可以根据实际工况更换对应材质的垫圈，不需要整体更换夹体，有效降低维护成本。从安装边界来看，夹体锁紧后的整体外轮廓尺寸经过优化，不会占用过多的设备内部空间，安装耳的位置设计在夹体的侧方，螺栓锁紧时的操作空间要求小，在狭窄的设备腔体内也能完成安装作业，夹体的边缘全部做了圆角处理，不会在安装过程中划伤操作人员的手部，也不会割伤相邻的管线或者线缆。在振动测试工况下，

　　带垫圈的夹具相比普通金属管夹，防松脱性能提升明显，垫圈的阻尼作用可以吸收大部分管线传递的振动能量，避免螺栓在长期振动下出现回松，很多户外作业的工程设备，在颠簸路况下长期运行，采用这类带垫圈的夹具后，管线固定点的故障率可以降低七成以上。设计这类夹具的三维模型时，需要重点关注弧形夹持面的同轴度、安装耳孔的位置度、垫圈卡槽的深度尺寸，这些尺寸直接影响最终的夹持效果与安装适配性，如果卡槽深度过浅，垫圈容易在锁紧时被挤出，如果卡槽深度过深，会导致夹持力不足，无法有效固定管线；安装耳孔的位置如果出现偏差，会导致夹体扣合后出现错位，两个半环无法完全对中，最终出现夹持间隙不均、局部夹持力过大的问题。另外，夹体铰接位置的间隙设计也很关键，间隙过大会导致夹体开合松旷，锁紧后出现管线偏斜，间隙过小会导致开合卡滞，安装操作不便。
