集成电动制动功能的直流伺服驱动装置

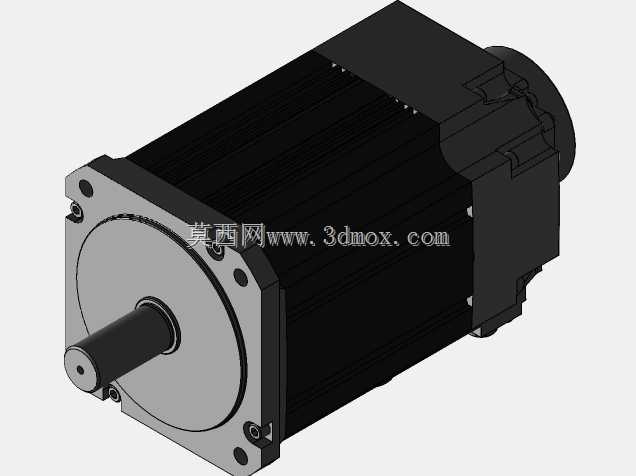

　　在自动化产线的垂直轴传动、精密机床的进给轴锁止、物流分拣设备的急停定位这类对停机位置精度、断电状态保持有硬性要求的场景里，普通伺服电机往往需要额外加装外置制动单元，不仅要额外设计安装支架、校准同轴度，还会挤占设备内部的安装空间，增加传动链路的累计误差。这款集成电动制动器的直流伺服电机，正是针对这类痛点做的一体化结构设计，把制动执行机构直接整合在电机的非输出端侧，省去了外置制动器的适配环节。从结构布局来看，电机主体采用方形机座设计，四个边角预留了贯穿式安装孔位，可直接适配卧式水平安装、法兰垂直安装两种主流装配方式，机座表面做了轴向的散热筋结构，在连续额定负载运行时，能通过增大散热面积把绕组温升控制在绝缘等级允许的范围内，

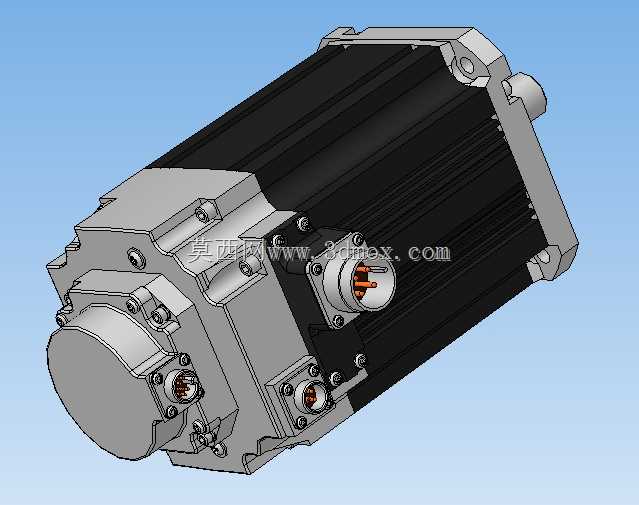

　　不需要额外加装外置散热风扇，减少了运行时的风噪与额外的故障点。输出轴侧采用高精度轴承组做径向与轴向的双向支撑，能承受一定的径向负载与轴向窜动力，适配同步带轮、联轴器、行星减速箱等多种传动连接件的安装需求。集成的电动制动器采用失电制动设计逻辑，也就是设备正常通电运行时，制动器内部的电磁线圈吸合摩擦片，完全释放电机转轴，不会给电机运转带来额外的阻尼损耗；当设备断电、触发急停信号或者伺服使能断开时，电磁线圈失去吸力，内置的弹簧结构会快速推动摩擦片压紧制动盘，在极短时间内锁死电机转轴，避免垂直轴类负载因为重力出现下滑移位，也能在急停场景下快速让运动轴停在预设位置，减少安全隐患。接线部分做了分腔式设计，动力线、编码器信号线、

　　制动器控制线分别采用独立的防水航空插头引出，不同功能的接口做了防呆尺寸设计，现场装配时不会出现插错接口的问题，插头的密封结构能适配车间内有少量切削液飞溅、粉尘较多的工况，避免接线端子因为进尘进水出现接触不良的问题。在做设备选型适配时，需要重点关注几个安装边界参数：首先是电机的总长尺寸，因为制动器集成在非输出端，整体长度比同功率的普通直流伺服电机要长出一段，在设计设备安装腔室时要预留足够的轴向空间，避免出现装配干涉；其次是制动器的供电回路要单独走线，和电机动力回路做隔离，避免大电流的动力线对制动控制信号产生干扰，导致制动动作误触发；另外在安装同轴度校准上，因为制动单元和电机转轴是集成装配的，出厂时已经做了动平衡校准，

　　现场安装时只需要保证输出轴和负载端的同轴度在允许公差范围内即可，不需要再单独调整制动器的间隙，相比外置制动方案能节省至少三分之一的装配调试时间。从实际应用的反馈来看，这种一体化带制动的直流伺服电机，在光伏组件搬运机械手、小型数控雕铣机的Z轴、自动仓储的垂直提升模组上的适配性非常好，一方面省去了外置制动器的采购成本与安装工时，另一方面因为制动单元和电机是同轴集成设计，制动响应的延迟比外置方案更短，重复定位精度的保持性更好，长期运行时不会出现因为联轴器磨损导致的制动打滑、位置偏移问题。设计时还考虑了维护便利性，制动器的摩擦片属于易损件，在非输出端的端盖上预留了检修口，不需要完全拆解电机主体，就可以定期检查摩擦片的磨损量，当磨损量达到阈值时可以直接更换摩擦片组件，不需要整台电机返厂维修，降低了设备的后期维护成本。绕组部分采用高磁导率的硅钢片叠压结构，配合高能积的永磁体，在低速运行时能输出平稳的扭矩，不会出现明显的齿槽效应，适配精密切削、精密点位搬运这类对低速平稳性要求高的工况，编码器采用高分辨率的集成式设计，直接和电机尾轴连接，没有额外的传动齿轮间隙，位置反馈的精度更高，能满足闭环控制的精度要求。
