高精度直流伺服电机结构三维设计

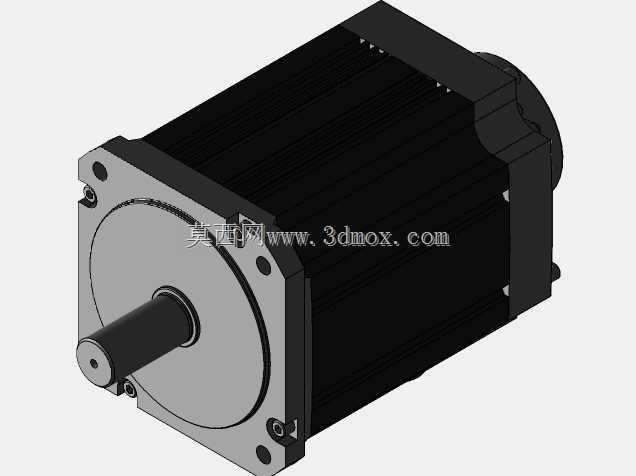

　　这款直流伺服电机的三维结构设计，首先要匹配工业自动化产线、数控加工设备、精密运动平台这类对位置控制精度、转速稳定性有严苛要求的应用场景，作为整套运动控制系统的核心执行动力部件，它需要承担将电信号转换为精准机械转矩与角位移输出的核心作用，区别于普通异步电机的开环运行逻辑，这类伺服电机需要配合编码器、驱动器形成闭环控制回路，实现转速、转角、输出转矩的实时可调，满足不同负载工况下的动态响应要求。从实际选型适配的角度看，设计时首先要明确安装边界的约束，这类方形法兰安装结构的伺服电机，前端输出轴采用标准圆柱轴伸带键槽的设计，能够直接通过联轴器连接滚珠丝杠、同步带轮、谐波减速器等传动部件，法兰端的安装孔位采用对称分布的沉孔设计，

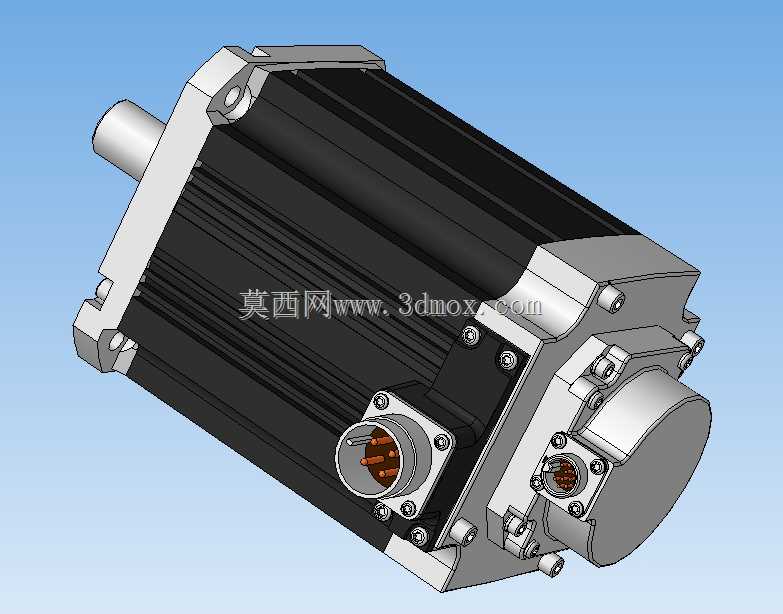

　　适配主流的设备安装面板开孔尺寸，不需要额外做转接板就能直接固定在设备的安装立板或者滑台模组端面，能大幅减少设备集成时的结构改造成本。电机本体的外壳采用轴向散热筋结构设计，这部分的结构考量是直流伺服电机在高负载、高转速持续运行时，定子绕组产生的热量需要通过金属壳体快速散出，轴向排布的散热筋在电机随滑台做轴向运动时，还能借助相对气流强化散热效果，不需要额外加装散热风扇就能满足大部分中功率工况的散热需求，也能避免风扇运行带来的粉尘吸入、振动干扰问题，适配洁净车间、高精度检测设备这类对振动、粉尘有管控的应用场景。电机尾部的连接器结构做了分腔设计，动力线与编码器信号线采用独立的航空插头接口，

　　这种设计能避免动力线的强电信号对编码器反馈信号造成电磁干扰，保证位置反馈信号的传输稳定性，连接器的固定法兰采用多颗小规格螺丝锁紧在电机后端盖上，接口处做了台阶密封面设计，能够阻挡车间内的切削液、粉尘进入电机内部，适配机加工、喷涂这类有少量液雾、粉尘的生产环境。从内部结构的设计逻辑来看，定子部分采用高磁导率硅钢片叠压结构，转子采用内嵌永磁体的设计，能够在有限的体积下实现更高的转矩密度，后端预留的编码器安装腔可以适配增量式、绝对式不同类型的编码器，用户可以根据实际的控制精度需求选择对应的反馈元件，不需要修改电机本体的主体结构。在做三维建模时，所有的配合面都严格按照公差要求做了尺寸约束，比如轴承安装位的轴径公差、法兰安装面的平面度要求、

　　输出轴的同轴度约束，都在模型里做了对应的标注参考，结构工程师在做设备整体布局时，可以直接调用这个模型做干涉检查，确认电机安装后和周围的走线槽、防护板、传动部件之间不会出现空间冲突，也能根据电机的外形尺寸预留足够的维护空间，方便后续设备运维时拆装航空插头、检修编码器部件。另外，电机本体的吊环安装位、接线方向都做了可适配的结构预留，用户可以根据实际的走线方向调整连接器的安装角度，不需要额外改动壳体结构，适配不同设备的走线布局要求，在重载垂直轴应用场景下，电机后端还可以直接加装抱闸模块，模型里预留了抱闸的安装空间，不需要重新设计后端盖结构就能扩展断电制动功能，避免垂直轴负载断电后出现下滑风险，满足机床Z轴、垂直提升机构这类场景的安全要求。
