d25轴用环面弹性联轴器结构设计

　　在工业传动系统的轴系连接场景中，两轴对中偏差的补偿、传动过程中的冲击缓冲一直是结构选型阶段需要重点考量的核心问题，这款适配25mm轴径的环面弹性联轴器，正是针对中小扭矩传动场景下的安装偏差补偿需求开发的传动连接件。从实际应用场景来看，这类联轴器常被部署在轻工输送设备、小型风机泵组、精密传动试验台的动力输出端与负载端之间，这类场景往往存在安装空间紧凑、现场轴系对中精度难以达到刚性联轴器要求、传动过程存在小幅载荷波动的特点，环面结构的弹性外壳可以在传递额定扭矩的同时，通过自身的弹性形变吸收两轴间的径向、角向与轴向偏差，避免轴系因强制对中产生额外的弯曲应力，延长轴承与轴件的服役寿命。

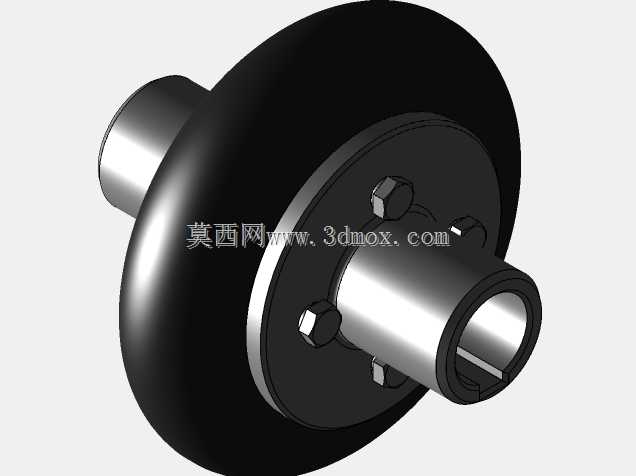

　　从功能特性上看，这款联轴器采用带环形外壳的结构布局，金属轮毂部分承担轴系的扭矩传递与定位功能，端面上的紧固螺栓用于实现两半联轴器的轴向锁紧，键槽结构与轴端配合保证扭矩传递过程中无相对滑转，中间的环面弹性元件则承担偏差补偿与缓冲吸振的作用，区别于传统的柱销式弹性联轴器，环面结构的弹性体接触面积更大，在相同外形尺寸下可以承受更高的瞬时冲击载荷，同时环形外壳可以对内部弹性元件形成防护，避免车间环境中的粉尘、切削液直接接触弹性体，减缓橡胶类弹性材料的老化速度。

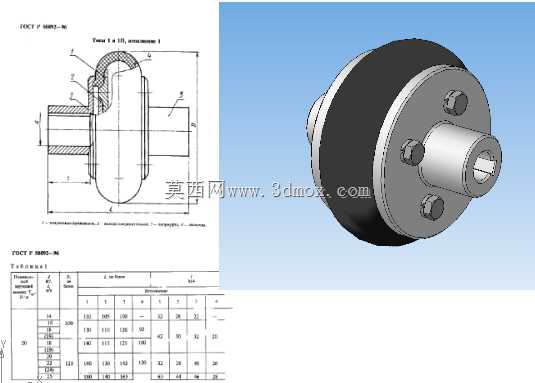

　　在设计思路层面，这款联轴器的结构完全贴合GOST相关标准的尺寸规范，建模过程中优先保证安装接口的尺寸一致性：轴孔直径严格匹配25mm轴径的公差要求，键槽尺寸符合对应轴径的平键配合标准，轮毂的轴向定位尺寸、螺栓孔的分布圆直径都与标准参数保持一致，方便设计人员直接选型调用，无需额外调整安装接口。环面弹性体的型线设计经过曲率优化，在保证弹性形变余量的前提下，避免形变过程中出现应力集中区域，防止弹性体在长期交变载荷下出现早期撕裂失效；两半联轴器的对中止口设计可以降低现场安装的对中难度，装配时只需将止口对位贴合即可保证初步同轴度，减少现场安装的调试时间。

　　从安装边界与外形尺寸来看，这款联轴器的径向最大尺寸控制在紧凑范围内，适合安装在轴承座间距较小的轴系布局中，轴向安装长度预留了足够的轴端插入余量，同时不会过度占用轴系的轴向空间，安装时无需大幅移动两端的动力设备与负载设备，只需松开紧固螺栓即可完成弹性元件的更换，后期维护成本较低。建模过程中对所有配合面都做了公差适配的结构处理：轴孔与轴的配合采用基孔制过渡配合，螺栓孔与螺栓的配合预留合理的安装间隙，弹性体与金属轮毂的贴合面做了定位限位结构，防止传动过程中弹性体出现径向窜动。

　　在实际选型应用中，这类环面弹性联轴器不适用于大扭矩、重载冲击的传动场景，更适合额定扭矩范围内的中低速平稳传动，当轴系存在较大的瞬时冲击载荷时，环面弹性体可以通过自身形变吸收峰值扭矩，避免冲击载荷直接传递到动力端的电机或负载端的工作部件，对于转速波动较小、安装对中条件一般的通用传动场景，这类联轴器的综合适用性要优于刚性联轴器与梅花形弹性联轴器，其环形外壳的防护结构也让它可以适应多粉尘、少量切削液飞溅的车间生产环境，无需额外加装联轴器防护罩即可满足常规的安全防护要求。
