高扭矩轴装式链条传动安全离合装置

　　在重载链传动输送线、矿山给料设备、大型农机传动系统这类工况里，传动链突然卡滞是很常见的故障——如果动力端没有过载脱开的结构，要么会崩断链条打坏齿面，要么会直接烧损驱动电机，甚至造成传动轴扭断的恶性事故，这款轴装式安全离合器，就是针对2NP系列链条传动场景开发的过载保护部件，直接集成35齿链轮结构，省去了额外装配链轮的对接工序，适配轴径80mm的动力输出轴，匹配GOST标准链条规格，能在高扭矩变速传动的工况下稳定承担过载脱开的保护作用。

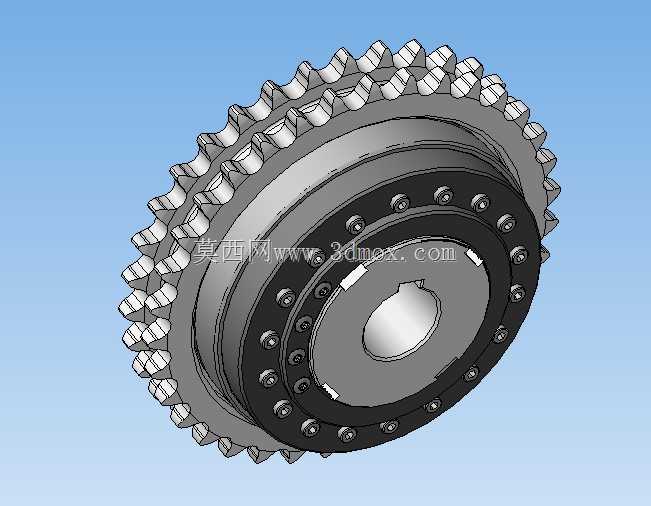

　　从结构设计逻辑来看，这款离合器没有采用传统的摩擦片式过载打滑结构，而是结合链传动的啮合特性做了集成化设计：外圈直接加工出符合链距要求的链轮轮齿，齿面做了硬化处理，能承受链条啮合时的交变接触应力，避免长期运行出现齿面点蚀、断齿问题；中间的环形连接法兰沿圆周均匀布置了多组高强度连接螺栓，用来设定过载脱开的扭矩阈值——现场安装时可以根据实际传动负载，调整螺栓的预紧力来匹配脱开扭矩，不需要额外更换弹性元件，调试起来比传统的钢珠式安全离合器更方便，也更适合粉尘多、维护条件差的工业现场。

　　安装边界上，这款离合器采用轴装式直连结构，内孔加工有标准键槽，直接套在设备的传动轴上，通过平键传递扭矩，不需要额外的联轴器支座，轴向定位靠轴端的锁紧压盖就能完成，整体径向尺寸和常规同齿数链轮的安装空间基本一致，旧设备改造时不需要改动周边的机架、张紧轮位置，直接替换原有从动链轮就能完成过载保护功能的加装，适配性很强。日常运行时，动力从轴端输入，通过中间的扭矩传递结构带动外圈链轮转动，和配套的传动链条啮合完成动力输送；当传动端出现卡滞、负载超过设定的扭矩阈值时，中间的连接结构会自动脱开，让外圈链轮和内部动力轴之间产生相对滑动，切断动力传递路径，避免冲击载荷反向传递到驱动端的变速器、电机部件，等故障排除后，只需要盘动链轮对准连接位，就能自动复位，不需要拆解部件重新装配，能大幅降低故障停机后的维护时间。

　　针对高扭矩变速器配套的场景，这款离合器的本体做了刚度强化，中间的轮毂部分采用厚壁结构，能承受变速器输出端的瞬时冲击扭矩，不会因为启动瞬间的峰值扭矩出现误脱开；链轮和链条的啮合参数完全匹配对应规格的链条标准，啮合时的多边形效应被控制在合理范围，运行时的冲击、噪音比普通分体装配的链轮加离合器结构更小，长期运行时链条的磨损速度也更慢。在链式提升机、重型板式给料机这类有防坠要求的链传动设备上，这款离合器还可以配合逆止器使用，过载脱开的同时不会出现负载反向下滑的问题，适配更多有特殊安全要求的传动场景。

　　建模过程中，每一个螺栓孔的位置度、链轮齿的渐开线轮廓、内孔键槽的公差都严格对应相关标准，装配关系完全还原实际安装状态，法兰面的贴合间隙、螺栓的伸出长度都按照实际工程装配要求设置，不管是用来做设备传动方案的选型验证，还是做装配干涉检查、维护工艺模拟，都能直接复用模型数据，不需要再做额外的结构修正。
