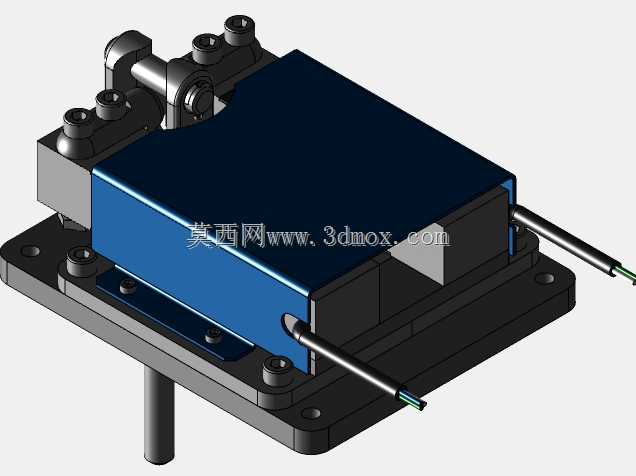

底部承载式悬臂称重传感结构设计

项目分类:传感器 发布时间:2023-07-08 ID:696077
  • 底部承载式悬臂称重传感结构设计
  • 底部承载式悬臂称重传感结构设计

  在工业称重、物料计量、在线检重这类场景里,悬臂式称重传感器的应用占比一直不低,尤其是底部承载的结构形式,因为安装空间占用小、受力路径直接,在小量程高精度称重工位上的适配性很强。这类传感器的核心受力逻辑是将被测载荷直接作用在悬臂梁的自由端底部,应变区集中在悬臂根部的贴片位置,相比顶部加载的结构,底部承载的形式能规避加载端上方的空间干涉,适合安装在料斗支脚、输送线侧装工位、小型台秤的底部支撑位,不需要在被测物体上方预留加载结构的安装空间,在紧凑型设备的布局里优势很明显。

  从结构设计的角度看,这类悬臂称重传感结构的弹性体通常采用一体化合金钢或铝合金加工,弹性体的悬臂段做等强度梁优化,根部的过渡圆角需要严格控制应力集中系数,避免长期满载荷作用下出现疲劳蠕变。底部加载端会设计带定位凸台的承载面,和被测支撑脚的接触位置采用球面或弧面自定位结构,消除偏载带来的侧向力影响,保证载荷始终沿垂直于悬臂梁的方向传递到应变区。贴片区域会做密封防护处理,通常采用激光焊接密封盖或者灌封胶密封,适配工业现场的粉尘、潮湿工况,部分用于食品医药行业的型号还会做表面抛光钝化处理,满足卫生级清洁要求。

  实际选型和安装过程中,首先要明确安装边界的尺寸约束,这类传感器的安装孔位通常分布在固定端的两侧,固定端需要和设备安装基座做刚性连接,连接面的平面度需要控制在0.05mm以内,避免安装预紧力带来的初始零点偏移。加载端的承载面中心需要和被测载荷的作用中心重合,偏心距不能超过弹性体设计允许的范围,否则会带来额外的弯矩输出,影响称重精度。悬臂的下方需要预留足够的过载保护间隙,通常在满量程变形量的1.5倍以上,避免突发冲击载荷导致弹性体塑性变形,部分型号会在固定端和加载端之间集成内置过载限位块,不需要额外设计外部限位结构,能进一步压缩安装所需的空间。

  从功能特性上看,底部承载的悬臂结构能实现较高的测量精度,通常综合精度能达到C3等级以上,适合用于小包装物料检重、小型料仓料位称重、自动化装配线的工件重量检测这类场景。相比S型拉压传感器,它的安装方式更简单,不需要配套拉头和安装附件,直接通过螺栓固定就能完成装配;相比轮辐式传感器,它的整体高度更低,适合对安装高度有严格限制的工位。在三维建模过程中,需要重点还原弹性体的受力变形趋势,贴片位置的应力集中区域要做准确的结构表达,安装孔位的公差、承载面的粗糙度要求都需要在模型里做对应的标注,方便后续的工程图输出和加工验证。建模时还要注意密封结构、线缆引出位置的细节还原,线缆通常从固定端的侧面引出,要预留足够的线缆弯曲半径,避免安装时线缆被挤压破损。

  这类传感结构在实际应用中还要考虑侧向力的防护,虽然底部加载的形式本身能减少部分侧向干扰,但在有振动的工位上,还是需要配套侧向限位结构,限制水平方向的位移,避免侧向力直接作用在弹性体上导致测量误差或者结构损坏。不同量程的型号,悬臂的厚度、长度会有对应的调整,小量程型号通常采用铝合金弹性体,整体重量更轻,灵敏度更高;大量程型号会采用合金钢材质,刚性更好,抗过载能力更强。建模时可以通过参数化设计的方式,调整悬臂的截面尺寸和长度,快速适配不同量程的设计需求,同时要保证固定端的安装孔位尺寸符合通用的安装规范,方便和现有设备的安装基座做适配,不需要额外做转接板设计,降低整体的安装成本。
