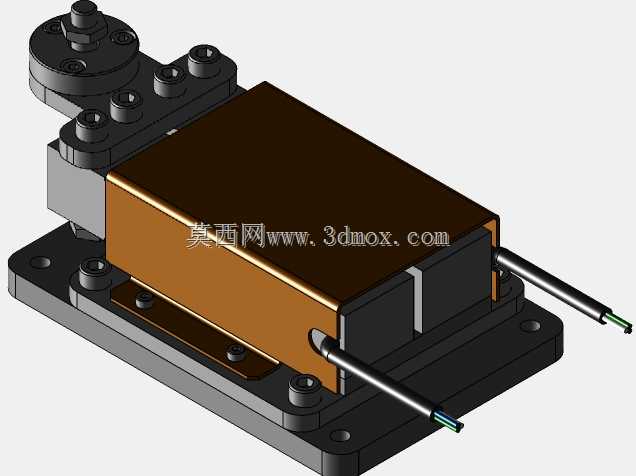

在材料力学性能测试、结构件载荷校验、工业设备在线应力监测场景中,悬臂式应变检测装置是获取构件表面应变数据、换算实际载荷与应力分布的核心工装,这类装置的结构合理性直接决定应变采集的精度与长期使用稳定性。本次呈现的带双应变片配置的悬臂应变检测结构,核心采用等强度悬臂梁作为弹性敏感载体,区别于普通等截面悬臂梁的设计,等强度梁在额定载荷范围内各截面的弯曲应力保持一致,能让粘贴在梁体表面的应变片始终处于均匀应变场中,避免因应变梯度导致的测量误差,双应变片的布置采用对称贴装方案,分别位于梁体上下表面的对应位置,可组成半桥测量回路,既能抵消温度变化带来的应变片阻值漂移,又能将输出灵敏度提升一倍,同时抑制梁体受侧向载荷产生的附加弯矩干扰。
从实际应用场景来看,这类装置既可以作为高校材料力学实验的教学教具,完成材料弹性模量测定、泊松比验证、悬臂梁弯曲应变分布规律验证等实验项目,也可集成到工业在线称重、载荷超限报警、结构件健康监测系统中,作为核心力敏传感单元使用,比如在小型料仓料位监测、自动化装配线压装力校验、起重设备起重量限制等场景,都能见到同原理结构的应用。设计过程中首先要明确悬臂梁的固定端安装边界,固定端采用整面贴合的刚性夹持结构,夹持面的平面度公差控制在0.02mm以内,避免安装间隙导致梁体受力时产生附加滑移,影响应变输出的线性度;梁体的材料选用经过时效处理的65Mn弹簧钢,保证在长期交变载荷下不会产生残余变形,弹性滞后控制在0.1%FS以内,确保测量数据的重复性。
外形尺寸的匹配需要结合实际测量量程调整,以常用的50N量程版本为例,悬臂梁的有效长度(夹持端到载荷作用点的距离)控制在120mm,梁体根部宽度25mm,自由端宽度8mm,厚度1.2mm,该尺寸下满量程时梁体表面的应变值约为1200微应变,刚好匹配常规电阻应变片的最佳工作区间,避免应变过大导致应变片基底脱粘或者梁体产生塑性变形。应变片的粘贴位置需要避开梁体根部的应力集中区域,距离夹持端面15mm以上,同时距离自由端载荷作用点20mm以上,保证应变片所处位置的应力分布均匀,粘贴前需要对梁体表面进行打磨、脱脂处理,采用专用应变胶粘贴后进行固化处理,外层覆盖防潮硅胶,避免工业环境中的湿度、粉尘对应变片绝缘性能造成影响。
载荷作用端设计有标准化的载荷挂载接口,可适配标准砝码加载、拉杆连接加载、压头接触加载等多种加载方式,接口处采用圆弧过渡设计,避免加载点的应力集中传递到应变片粘贴区域;固定端的安装孔采用沉孔设计,安装时使用内六角螺栓刚性固定在安装基座上,安装面的刚度需要达到梁体刚度的10倍以上,避免基座变形带来的测量误差。接线端采用集成式接线端子,将应变片的引线统一引出,方便后续连接应变调理模块,整体结构没有多余的冗余设计,所有结构特征都服务于应变传递的准确性与长期使用的可靠性,在建模过程中需要重点还原梁体的截面变化特征、应变片的贴装位置、固定端的夹持结构细节,确保模型可直接用于结构仿真验证、教学演示或者工装加工参考。
