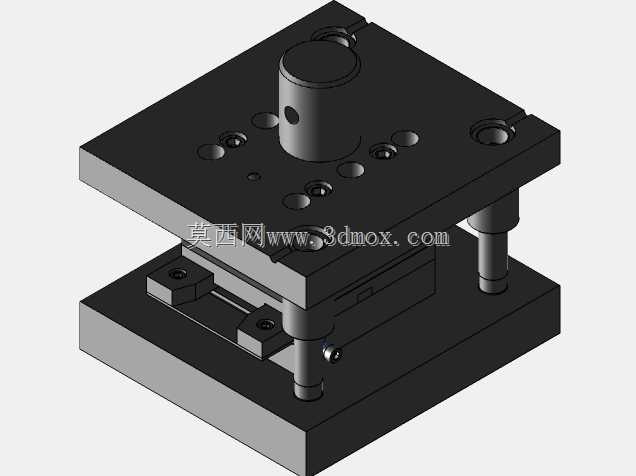

在小五金件、电子接插件类零件的批量压印加工场景中,单工位单次压印往往无法满足多特征分步成型的工艺要求,这类零件通常需要在同一套模座上完成定位、预压、特征压印、整形多道工序,若采用多套单工序模分序加工,不仅会带来多次定位的累积误差,还会大幅提升工件转运、上下料的辅助工时,难以适配中小零件的大批量连续生产需求。这套顺序组合动作印记结构,正是针对多特征分步压印的工艺需求设计,整套结构采用标准模架作为承载基础,上下模座通过对角布置的导柱导套实现合模导向,导柱配合间隙控制在H7/h6精度区间,可保证上下模合模过程中无偏载卡滞,重复合模定位精度稳定在0.02mm以内,完全满足薄型零件压印的形位公差要求。上模部分的动力输入采用中间布置的模柄结构,
可直接适配标准开式压力机的滑块安装孔,无需额外制作连接法兰,模柄与上模座采用过盈配合加骑缝销定位,避免长期冲压作业中模柄松动带来的同轴度误差。上模座内部集成了多组独立的弹性压料与动作顺序控制结构,不同压印凸模的行程通过内置的等高套与矩形弹簧实现差序动作:合模初始阶段,首先是弹性压料块接触工件表面,将带料或单件坯料牢牢压紧在下模的定位型腔内,避免压印过程中坯料窜动导致的印记偏移;随着滑块继续下行,第一组预压凸模接触坯料,完成浅特征的预压成型,此时第二组成型凸模仍处于上方待工位置,不会提前接触坯料;当滑块下行到设定行程节点,预压动作完成后,顺序触发机构带动第二组压印凸模下行,完成深特征的压印作业;最终合模到下死点时,

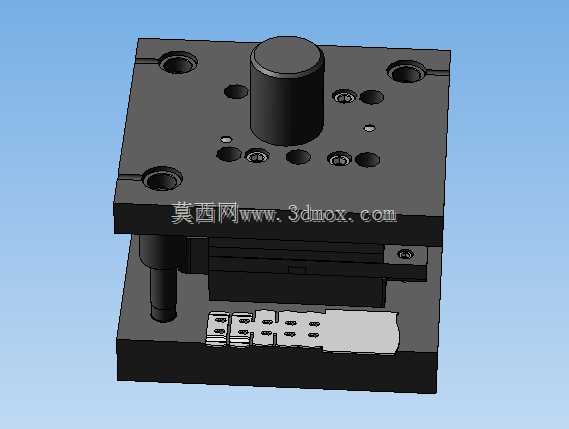

整形块对所有压印特征的边缘进行压平整形,消除压印过程中产生的材料翘曲与飞边。下模部分采用整体式凹模板结构,所有压印型腔通过慢走丝线切割一次加工成型,各型腔之间的位置精度直接由设备加工精度保证,避免了镶块拼接带来的累积误差,凹模板下方设置有均匀布置的顶料杆,开模时通过弹性顶料板将成型完成的工件顶出型腔高度5-8mm,方便操作人员或自动化取料机构取件,无需手动抠取工件,可有效降低作业劳动强度,同时避免取件过程中磕碰工件表面的压印特征。整套结构的安装边界完全适配常用的10吨到25吨开式可倾压力机的工作台尺寸,上下模座的安装槽采用标准T型槽间距设计,无需对现有压力机工作台进行改造即可直接装夹使用,模座闭合高度设计为160mm,
可通过添加不同厚度的垫板适配不同闭合高度的同吨位压力机,适配性较强。从实际使用场景来看,这类顺序组合压印结构可广泛应用于五金端子标识压印、小型金属件LOGO压印、薄钢板特征压型等工序,相比传统的单工序模,生产效率可提升60%以上,同时由于减少了多次定位的环节,产品的压印位置一致性更好,不良率可控制在0.3%以内。设计过程中针对压印过程的材料流动特性,在凸模与凹模的刃口位置均设置了1.5mm宽的压料筋,可在压印过程中牢牢锁住材料流动区域,避免压印位置周围的材料被拉扯变形,同时凸模的切入深度根据常用的0.5-2mm厚冷轧钢板、黄铜带、铝合金带的材料特性做了适配,压印深度控制在材料厚度的30%-40%区间,既保证印记清晰可辨,又不会因为压印过深导致工件出现穿透性裂纹。整套结构的易损件均采用标准化快拆设计,压印凸模通过挂台固定在上模固定板内,更换时只需拆开上模座的盖板即可快速取出更换,无需将整套模具从压力机上拆下,大幅缩短了换模与维护的停机时间。
