多工位顺序组合冲压印记工装结构

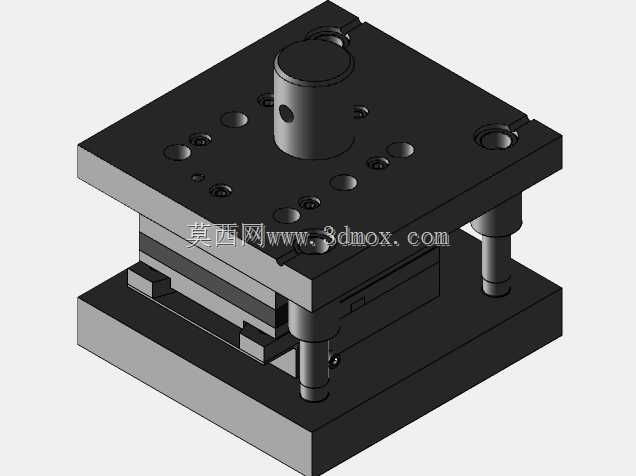

　　这套顺序组合动作印记结构，主要面向薄金属带料连续冲压生产场景，常见于电子接插件、小型五金端子的表面标识压印与同步成型工序，在高速冲床配套的连续模工位布局中，这类结构承担着按既定动作顺序完成压印、局部成型、料带导向定位的复合功能，区别于单工位简易压印模，它能在单次冲床滑块下行周期内，通过内部机构的动作时序差，依次完成多个加工动作，避免多工序重复定位带来的精度偏差。从结构布局来看，整套模架采用标准后侧导柱模架作为基础承载，上模座的模柄直接与冲床滑块连接，传递主冲压力，导柱导套配合间隙控制在H7/h6精度区间，保证上下模合模过程的同轴度，避免压印位置偏移。下模座设置了带料导向槽，料带从模具前端送入后，

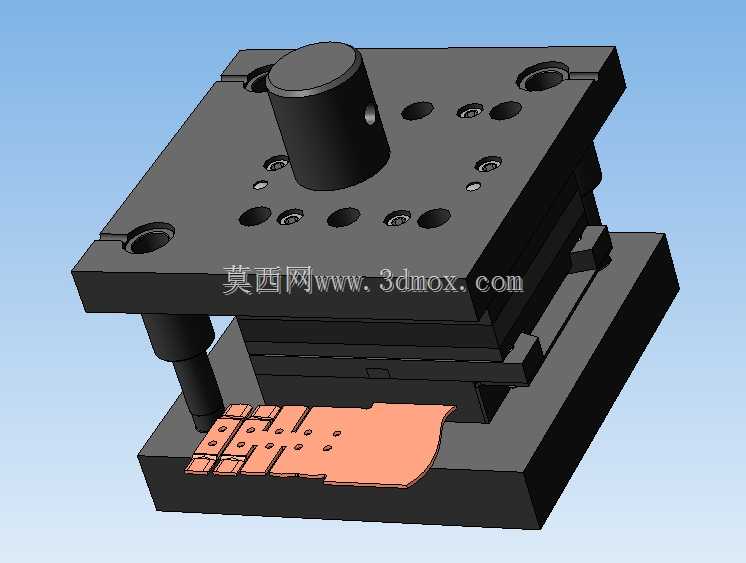

　　通过步距定位钉精准锁定每个工位的送料距离，图中露出的橙色料带就是待加工的薄铜带料，上面已经预冲了定位孔和部分外形轮廓，进入本套结构的工位后，会先完成表面字符或标识的压印，再通过顺序动作的成型镶件完成局部折弯或凸包成型，两个动作之间存在微小的行程差，当滑块下行到前1/3行程时，压印镶件首先接触料带，在恒定压下力作用下完成印记压合，保证印记深度均匀、边缘清晰，不会出现深浅不一的断印问题；当滑块继续下行到剩余行程时，成型机构通过内置的斜楔传动完成横向或纵向的二次动作，对料带指定位置进行成型加工，整个动作顺序完全依靠模具内部的机械结构实现，不需要额外配置电气或液压辅助动力，适配普通机械式冲床的安装使用，不需要对设备进行额外改造。

　　在安装边界方面，这套结构的闭合高度适配常用的16吨-25吨开式可倾压力机，上下模座的安装槽尺寸匹配标准冲床的T型槽间距，不需要额外加工转接板，模柄直径采用通用的Φ40规格，能直接装入多数小型冲床的滑块模柄孔。设计过程中，重点考虑了动作时序的可靠性，所有参与顺序动作的镶件都设置了行程限位块，避免超行程损坏零件，压印工位的镶件采用硬质合金材料镶嵌，表面硬度达到HRC60以上，长期压印不会出现塌陷磨损，保证印记的一致性；成型工位的卸料采用弹性卸料板结构，弹簧力根据料带厚度和成型力计算选型，既保证成型后料带能顺利脱离镶件，又不会因为弹力过大压伤料带表面。在实际生产应用中，这类结构能替代原先需要两台设备、两套模具完成的压印+成型工序，

　　单条生产线的操作人员配置可减少一半，生产效率提升60%以上，同时因为消除了二次定位的误差，产品的不良率能控制在0.2%以内，尤其适合大批量连续生产的小型五金冲压件场景。结构内部的导板、斜楔等滑动摩擦面都设计了油槽，生产过程中定期涂抹冲压润滑油就能保证长期运行的顺畅性，易损镶件都采用快换式设计，更换时不需要拆卸整套模具，只需要松开固定螺丝就能替换镶件，减少设备停机维护时间。料带的定位结构采用了导正钉+侧刃的组合定位方式，送料步距精度能控制在±0.02mm以内，保证每个工件的压印位置、成型尺寸的一致性，满足电子类五金件的高精度装配要求。整套结构的排气设计也做了针对性优化，压印镶件周围设置了微小的排气槽，避免压印过程中型腔内的空气无法排出，导致印记表面出现气痕、缺料等缺陷，成型型腔的拐角处都做了R0.3的圆角过渡，避免应力集中导致的镶件开裂，同时也能减少料带成型过程中的应力集中，降低工件成型后开裂的风险。
