带交叉滚轮结构的精密线性导向组件

　　在精密自动化装配工位、小型检测设备滑台、光学仪器调焦机构这类对导向精度、运行平顺性有较高要求的场景里，常规滚珠直线导轨往往受安装空间、预压调节难度的限制，难以兼顾紧凑布局与高刚性的需求，而交叉滚轮式线性导轨恰好能填补这一应用空白。这类导向组件的核心运行逻辑，是通过交叉排布的滚轮在导轨滚道面上做纯滚动接触，相比滑动导轨大幅降低摩擦阻力，相比同规格滚珠导轨又能承受更大的垂直与侧向复合载荷，低速运行时不会出现爬行现象，微动进给的定位精度表现更稳定。从结构设计层面来看，该导向组件采用滑块与导轨分体式设计，导轨本体为经淬硬处理的合金钢材质，滚道面做了精密磨削加工，表面粗糙度控制在Ra0.8以内，保证滚轮接触时的应力分布均匀，

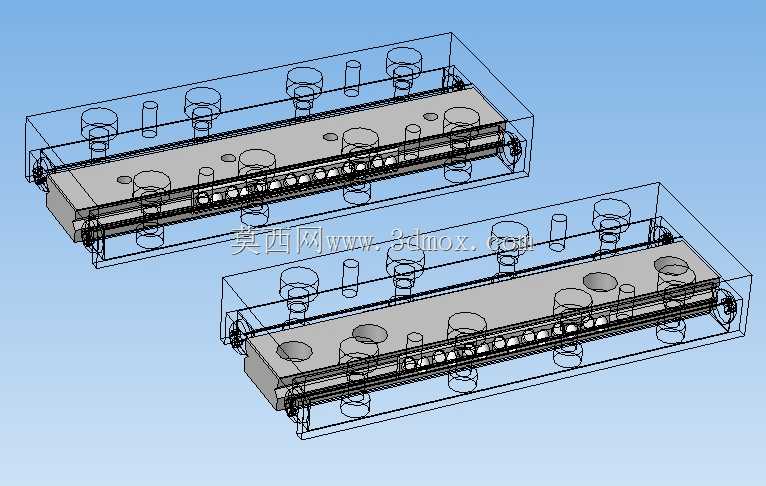

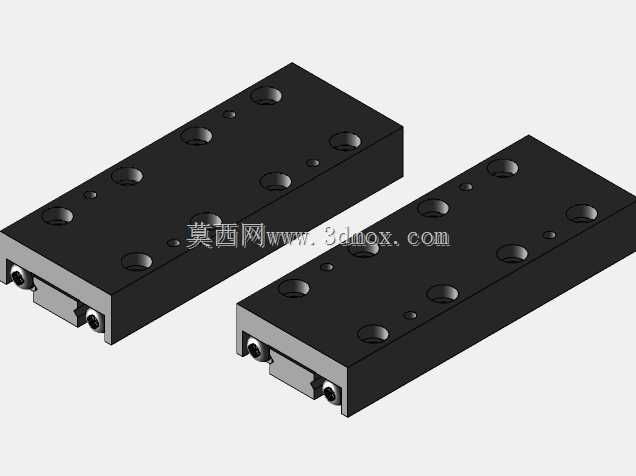

　　减少长期运行后的磨损量。滑块内部的滚轮以90度交叉角度排列，相邻滚轮的旋转轴线互相垂直，可同时承受来自上下、左右四个方向的载荷，倾覆力矩承载能力比同尺寸滚珠导轨高出近40%，无需额外加装辅助导向块就能满足单滑块支撑的悬臂滑台使用需求。安装边界上，该款导轨适配3mm导程的传动副搭配，有效行程覆盖100mm规格，导轨底面为基准安装面，加工有定位销孔与沉头安装孔，安装时可先通过销孔完成位置定位，再用内六角螺钉锁紧，无需额外加工避让槽就能直接固定在设备安装基板上；滑块顶面与侧面均预留了标准安装螺孔，可直接连接负载滑台、检测探头、夹爪机构等执行部件，安装公差容忍度较高，即使安装面存在0.02mm以内的平面度误差，也不会出现卡滞、

　　运行阻力骤增的问题。设计过程中重点考虑了预压可调性，滑块端部设置有偏心调节销，转动调节销即可改变滚轮与导轨滚道的接触预紧力，使用者可根据实际负载大小、运行速度需求调整预压等级：轻载高速场景可适当减小预压，降低运行噪音与摩擦温升；重载高精度场景可适当增大预压，提升整体刚性，减少负载偏移带来的位移误差。不同于循环式滚珠导轨的滚珠回流结构，交叉滚轮导轨的滚轮始终保持在滚道接触区域内运动，没有滚珠回流带来的振动脉冲，运行时的噪音水平可控制在40分贝以内，适合在实验室检测设备、医疗采样设备这类对噪音控制有要求的场景使用。日常维护层面，滑块两侧加装了丁腈橡胶材质的防尘刮片，可阻挡加工碎屑、灰尘进入滚轮接触区域，润滑脂注油孔设置在滑块侧面，

　　每隔半年补充一次锂基润滑脂即可保证长期稳定运行，维护成本远低于需要频繁更换滚珠保持架的微型滚珠导轨。在实际选型适配时，需要注意导轨的安装平行度要求，两根平行使用的导轨侧向平行度需控制在0.03mm/m以内，避免滚轮出现偏载磨损；如果是垂直安装使用的场景，需要额外搭配平衡气缸或者配重块，抵消滑块与负载的自重影响，防止断电后滑块下坠引发安全问题。这类导向组件的结构建模过程中，需要重点还原滚轮与滚道的接触配合关系，建模时要预留出0.01-0.02mm的配合间隙，模拟实际装配后的预压状态，避免运动仿真时出现过约束报错；导轨上的安装孔位要严格按照通用安装标准绘制，保证导出的工程图可直接用于生产加工的尺寸参考。
