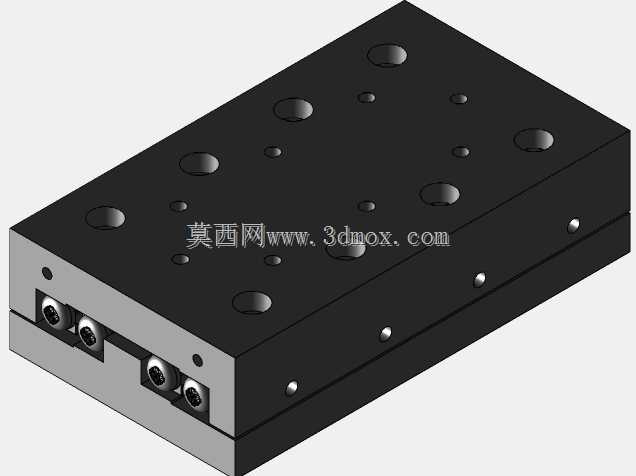

带交叉滚轮的双列直线导轨结构

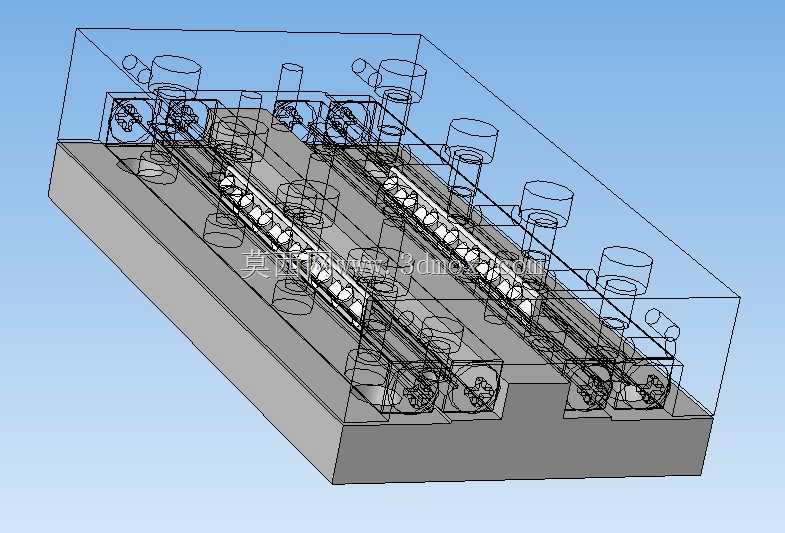

　　在精密传动与直线导向的工程应用场景里，这类带交叉滚轮的线性导轨，常被部署在行程100mm级别的高精度进给工位上，比如小型光学检测设备的滑台进给、精密点胶设备的位移平台、实验室小型自动化试样台的导向结构，相比普通滚珠直线导轨，它的滚柱交叉排布设计能在更小的安装空间内提供更高的刚性，同时承受多方向的复合载荷，包括垂直方向的下压负载、水平方向的侧向推力，以及一定的倾覆力矩，适配小行程高精度的紧凑设备布局需求。从结构设计逻辑来看，这款导轨采用双列滚道对称布局，滚轮以90度交叉角度排列在V型滚道之间，相邻滚轮的轴线互相垂直，滚动体在保持架的约束下做循环滚动，既避免了滚动体之间的互相摩擦卡滞，又能让导轨在双向运动时都保持均匀的接触刚度，

　　不会出现单侧受力时导向精度骤降的问题。导轨的基座采用一体化铣削成型的安装基准面，安装孔位沿导轨长度方向等距排布，安装时可以直接通过内六角螺栓将导轨基座固定在设备的安装平台上，滑块部分的安装面同样预留了标准的螺纹孔位，方便搭载不同的负载工装，不需要额外做转接板设计，能有效压缩整体安装高度。从安装边界尺寸来看，这款导轨的轨身宽度适配3mm规格的滚柱直径，整体截面高度控制在紧凑范围内，在100mm的有效行程内，滑块的运动全程不会超出导轨两端的限位结构，两端的密封端盖能阻挡加工环境中的切屑、粉尘进入滚道内部，延长维护周期，适合在洁净车间或者普通机加工的小型精密工位使用。在实际选型匹配时，需要注意导轨的安装平面平面度公差要控制在0.

　　02mm以内，避免安装应力导致滚道变形，影响运动顺畅度；预压等级的选择要根据实际负载情况调整，轻载高速的检测工位可以选择微预压，减少滚动摩擦阻力，提升运动响应速度，有切削负载或者冲击负载的工位则可以选择中预压，提升整体结构的抗振性能。不同于普通钢珠导轨的点接触受力形式，交叉滚轮的线接触形式让它的接触应力分布更均匀，在同等额定动载荷下，导轨的使用寿命更长，长期运行后的精度保持性更好，不会因为局部接触应力过大出现滚道点蚀的问题。导轨的滚道面经过精密磨削加工，表面粗糙度控制在Ra0.8以下，滚轮的外圆同样经过超精研磨，保证滚动接触时的运动平顺性，低速运动时不会出现爬行现象，能满足微米级进给的定位精度要求。在三维建模过程中，

　　这类导轨的建模重点在于滚道的型面拟合、交叉滚轮的排布角度校验，以及保持架的间隙配合设计，要保证滚轮在滚道内的滚动间隙均匀，不会出现卡滞或者间隙过大导致的窜动问题；安装孔的位置要和行业通用的安装尺寸兼容，方便设计人员直接调用模型完成设备整体布局，不需要反复核对安装孔位的坐标尺寸。在实际设备装配时，导轨的平行度调校是关键工序，需要使用百分表打表校验两根导轨（单根双列轨则校验滚道基准面）的平行度误差，控制在0.01mm/100mm以内，才能保证滑块运动时无卡滞，负载运行时的阻力均匀。这类导轨的润滑采用脂润滑形式，端盖上预留的注油嘴可以定期补充润滑脂，不需要复杂的油路设计，维护成本较低，适合批量部署在小型自动化设备上。
