三菱HG-JR15K1交流伺服电机结构设计

　　在高端数控装备、工业机器人关节、高精度自动化生产线这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机始终是动力输出单元的核心选型方向，这款HG-JR15K1型号的伺服电机，正是面向中大功率高精度驱动需求开发的动力部件。从实际落地的应用场景来看，这类电机常被配置在数控龙门铣床的进给轴、大型注塑机的开合模驱动单元、自动化仓储系统的高速堆垛机行走机构，以及锂电生产线的极片辊压设备上，能够在宽转速区间内维持稳定的转矩输出，即使面对频繁启停、正反转切换、负载突变的工况，也能通过内置的反馈单元实现毫秒级的动态响应，避免出现位置过冲、转矩波动过大的问题。

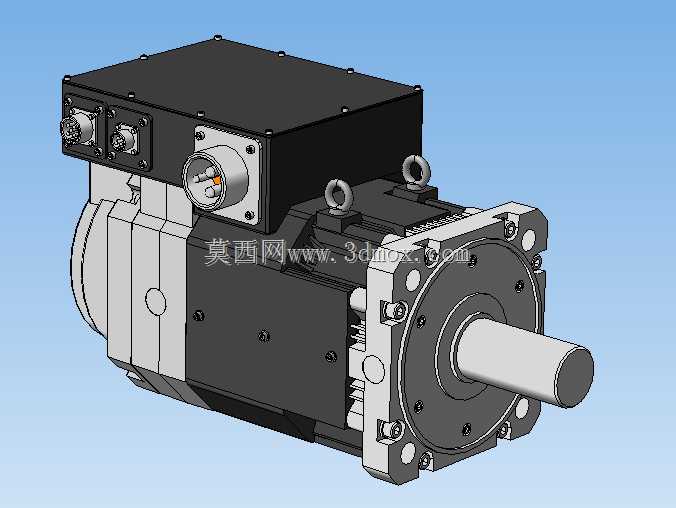

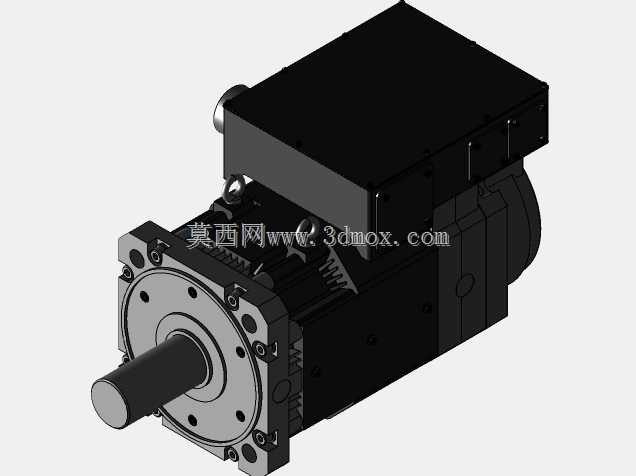

　　从结构设计的思路来看，这款电机采用了分体式的功能区块布局，将动力输出的定子转子腔体、接线与反馈接口腔体做了物理分隔，后端的黑色接线盒区域独立密封，既可以避免动力线、编码器线接线区域受到电机本体运行时的热量传导影响，也能提升接线区域的防护等级，适配车间内多粉尘、少量切削液飞溅的复杂使用环境。电机本体的外壳采用了带散热筋的铸铝结构，表面的散热筋沿着电机轴向排布，能够在电机运行时通过转子自带的风叶形成轴向风道，快速带走定子绕组产生的热量，保证电机在额定负载下长期运行时，绕组温升控制在绝缘等级允许的范围内，避免因过热导致的磁钢退磁、绕组绝缘老化问题。输出端采用了法兰式安装结构，法兰端面上的定位止口与安装孔位严格遵循通用伺服电机的安装尺寸规范，能够直接适配标准的行星减速机、膜片联轴器等传动连接件，不需要额外做安装转接板，降低设备集成时的结构设计工作量。轴伸端采用了标准的圆柱轴带键槽结构，能够通过平键传递额定转矩，轴端的密封件采用了双唇口骨架油封，既可以防止外部的粉尘、水汽进入电机内部的轴承腔体，也能避免轴承润滑脂在长期运行过程中出现泄漏，延长轴承的维护周期。

　　电机顶部设计了两个对称的吊环安装孔，在设备集成装配时，可以通过吊环完成电机的吊装转运，避免大重量电机在人工搬运过程中出现磕碰，损伤轴伸、法兰定位面或者后端的编码器组件。接线盒区域配置了两个圆形的航空插头接口，分别对应动力线接入与编码器反馈线接入，插头采用了防呆设计，能够避免现场接线时出现插错针脚的问题，同时插头的锁紧结构可以保证设备运行产生振动时，接线不会出现松脱，导致信号中断或者动力缺相的故障。从安装边界的尺寸来看，这款电机的法兰安装面到轴伸端面的距离、法兰止口的直径、安装孔的中心距都与同功率段的通用伺服产品保持了尺寸兼容性，在旧设备的伺服电机替换场景中，不需要修改设备的安装板结构，也不需要重新调整电机与负载的同轴度，能够大幅缩短设备维护的停机时间。电机本体的径向尺寸经过优化，在保证定子绕组有足够槽满率、磁钢有足够充磁体积的前提下，尽可能缩小了电机的外径，能够适配安装空间比较紧凑的设备结构，比如机器人的腰部回转驱动、机床刀库的旋转驱动这类对安装空间有严格限制的位置。

　　在实际选型匹配过程中，结构工程师需要重点核对电机的轴伸长度与负载连接件的轴孔深度是否匹配，避免出现轴伸顶死或者配合长度不足导致的转矩传递失效问题；同时要确认法兰安装面的平面度，安装时需要保证电机与负载的安装基准面同轴度控制在允许的公差范围内，避免因为同轴度偏差导致电机轴承承受额外的径向载荷，长期运行后出现轴承异响、轴封磨损的问题。电机后端的编码器属于高精度精密部件，在装配、转运过程中要避免受到剧烈的冲击，否则很容易导致编码器码盘出现碎裂或者偏位，造成电机位置反馈失准，无法正常完成伺服闭环控制。这款电机的整体结构设计充分考虑了工业现场的实际使用需求，从散热结构、密封设计、安装兼容性到维护便利性，都围绕中大功率伺服驱动的实际工况做了针对性优化，能够为设备提供稳定、高精度的动力输出，是高端装备动力单元设计中非常具有参考价值的结构方案。
