带制动功能的HF-JP703B交流伺服电机

　　这款带制动器的交流伺服电机，核心适配需要精准位置锁定、断电防位移的工业传动场景，在垂直轴升降机构、高精度数控机床进给轴、自动化生产线的点位定位工位、机器人关节驱动单元中都有广泛应用，区别于普通无制动伺服，它自带的失电制动模块能在驱动电源切断的瞬间完成输出轴锁止，避免垂直负载下滑、工位偏移等生产风险，是高精度传动链路里兼顾动力输出与安全防护的核心部件。从功能特性来看，这款伺服电机的制动模块采用弹簧加压式失电制动结构，正常通电运行时制动线圈得电吸合摩擦片，完全释放输出轴，不会额外增加电机运行的转动惯量与摩擦损耗，保证伺服响应的灵敏度；当驱动电源断开或者触发安全停机信号时，制动线圈失电，弹簧组推动摩擦片压紧制动盘，

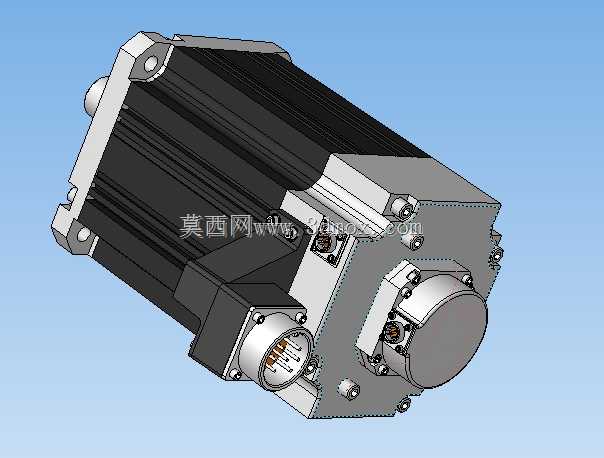

　　通过摩擦力矩锁定输出轴位置，锁止力矩匹配电机额定输出扭矩的1.2倍以上，可应对额定负载下的静态锁止需求，不会出现溜车、滑位问题。电机本体采用高磁密稀土永磁转子设计，定子绕组经过优化排布，低速运行时扭矩波动控制在3%以内，高速段输出扭矩衰减小，可覆盖0到3000转每分钟的宽调速区间，适配不同工况的转速需求。从设计思路层面，建模过程中优先还原了电机的实际安装接口与外部轮廓细节：输出轴端的轴径、键槽尺寸、安装法兰的止口直径、螺栓孔分布圆直径都严格按照实物尺寸还原，后端的编码器接口、动力接线端子、制动模块的接线航插位置都做了1:1复刻，外壳的散热筋结构、端盖的紧固螺栓排布、密封槽位置都完全匹配实物结构，

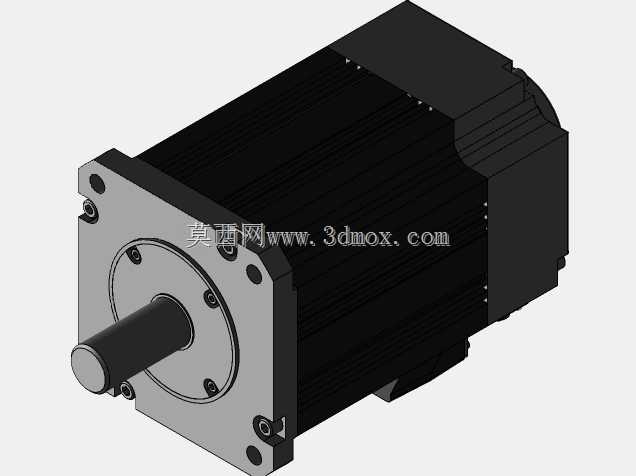

　　方便设计人员直接将模型导入装配体中做干涉检查、安装空间校核。考虑到设备布局的实际需求，建模时特意保留了电机所有外部突出结构的尺寸边界，包括侧方接线航插的突出长度、后端编码器模块的外伸尺寸、制动模块的径向轮廓，避免设计时出现安装空间预留不足的问题。安装边界方面，这款电机采用方形法兰安装结构，法兰端面到输出轴轴伸端面的尺寸、电机本体的总长度、机身的方形截面尺寸都做了精准还原，安装螺栓的规格、孔深都对应实物参数，输出轴的轴伸长度、键槽的宽度与深度都符合对应功率段伺服电机的通用安装标准，可直接替换同规格同安装尺寸的其他品牌伺服电机，不需要额外修改安装板的加工尺寸。在实际选型应用中，这款带制动的伺服电机尤其适合Z轴垂直传动场景，

　　比如立式加工中心的主轴升降轴、自动化立体仓库的堆垛机提升轴、点胶设备的Z向进给轴，这类场景一旦断电，负载在重力作用下会产生下滑位移，轻则造成加工工件报废、点位偏移，重则引发设备碰撞、安全事故，自带的制动器不需要额外加装外部制动部件，集成度更高，占用安装空间更小，接线也更简便，制动响应时间在10毫秒以内，能在电机停止转动的瞬间完成锁止，不会出现下滑位移。另外在一些需要长时间保持位置静止的工位，比如工装夹具的定位轴、翻转机构的锁止工位，这款伺服的制动器可以在电机静止时持续保持锁止力矩，不需要电机持续输出堵转扭矩来维持位置，能有效降低电机绕组的发热，延长电机使用寿命，减少能耗。建模过程中对电机的散热结构也做了细节还原，机身外壳的轴向散热筋高度、间距都和实物一致，端盖的通风间隙也做了保留，方便设计人员做设备散热风道的仿真校核，避免电机运行时散热不畅导致的过热报警。接线部分的航插型号、插针排布方向也做了对应还原，方便设计人员提前规划线缆走线方向，预留线缆弯曲半径，避免装配时出现线缆与周边结构干涉的问题。整体模型的所有外部结构尺寸都和实物保持一致，没有做简化或者夸张处理，结构设计人员可以直接用这个模型完成设备的整体布局设计、安装板的开孔设计、线缆走线规划，不需要再额外测绘实物尺寸，能大幅缩短设计周期，减少设计阶段的尺寸误差。
