三菱HG-JR30K1大功率交流伺服电机结构

　　在高端数控加工中心、大型注塑机伺服驱动系统、重型自动化输送线、高精度龙门设备这类对动力输出精度、过载能力、响应速度有严苛要求的工业场景中，大功率交流伺服电机是整套设备动力执行端的核心部件，本次呈现的HG-JR30K1型号伺服电机结构，完全贴合重载工业驱动场景的实际安装与使用需求做了全细节还原。从实际选型适配的角度看，这类大功率伺服电机常被用于替代传统异步电机加变频的驱动方案，解决传统方案低速扭矩不足、位置控制精度差、动态响应滞后的问题，比如在大型数控车床的主轴直驱场景中，它可以实现0.01度级的角度定位，同时在低速段输出额定大扭矩，满足重切削时的动力需求，不需要额外搭配减速机构就能直接连接负载，减少传动链的背隙误差。

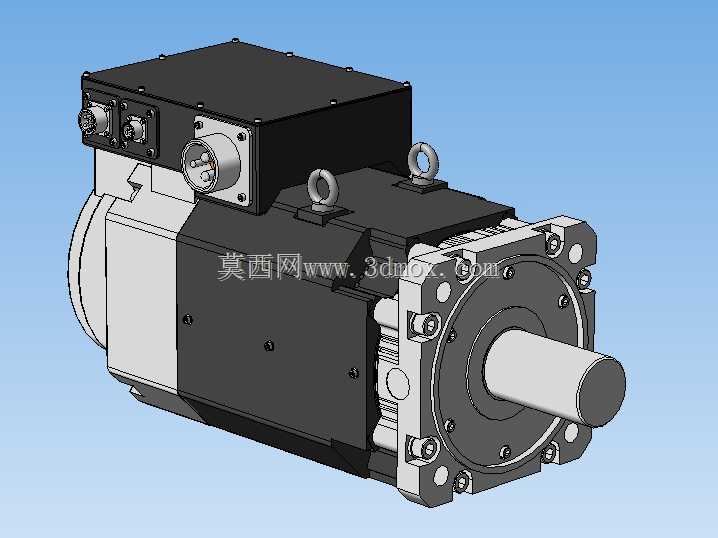

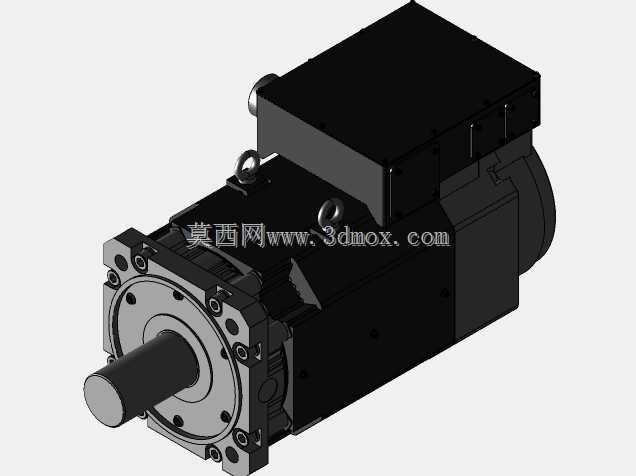

　　从结构设计思路来看，这款电机的整体布局完全围绕工业现场的恶劣使用环境做了针对性优化：机身主体采用方形叠压硅钢片外壳搭配加强筋结构，既保证了定子铁芯的散热面积，又能提升整机的结构刚性，避免大功率输出时的机身共振；输出端采用法兰式安装接口，止口与安装孔位的公差严格按照工业伺服安装标准设计，能直接适配市面上主流的行星减速机、弹性联轴器、负载安装法兰，不需要额外做转接板设计，降低设备集成时的设计工作量。机身顶部的接线盒采用独立密封结构，动力线、编码器线的接口做了防水防油的航空插头设计，接线盒与机身之间设置密封胶条，能适应车间内有切削液、润滑油飞溅的使用场景，避免油污进入接线端造成接触不良。机身上部设置的两个吊环是针对大功率电机重量大的特点设计的，设备安装时可以直接通过吊环起吊，不需要额外捆绑机身，避免吊装过程中磕碰输出轴或者编码器端。

　　从安装边界与尺寸设计来看，输出轴采用标准平键连接结构，轴伸长度、轴径、键槽尺寸都匹配同功率段伺服的通用安装尺寸，设备设计人员在做结构选型时，不需要重新修改负载端的连接尺寸，可以直接替换同规格的其他品牌伺服电机，降低设备改型的设计成本。机身的轴向长度、径向尺寸都做了优化，在保证30kW功率输出的前提下，尽可能压缩机身的占用空间，方便在设备内部布局时预留足够的走线、散热空间；后端编码器端的外壳做了凸起防护结构，避免安装或者搬运过程中磕碰损坏高精度编码器，编码器采用高分辨率绝对值型，断电后可以直接记忆位置，不需要设备开机后重新回原点，提升设备的开机运行效率。

　　从功能特性的实际表现来看，这款电机的定子绕组采用高耐温等级的漆包线绕制，搭配机身表面的自然散热加尾部独立风冷结构，可以长时间在额定扭矩下连续运行，短时间过载能力可以达到3倍额定扭矩，满足设备启动、急停、重负载冲击时的动力需求；转子采用高磁能积的永磁材料搭配高精度动平衡校正，最高转速运行时的振动值控制在极低水平，保证设备运行的平稳性，延长连接部件的使用寿命。在做三维结构建模时，每一处安装孔位、止口尺寸、接线接口的位置都完全按照实物测绘还原，结构设计人员可以直接将模型导入设备装配体中，做干涉检查、安装空间校核、走线布局规划，不需要重新测绘建模，大幅缩短设备设计的周期。在实际设备维护场景中，维修人员也可以通过这个三维结构清晰了解电机的内部布局、外部接口位置，提前准备对应的安装工具、连接配件，减少现场维护的停机时间。不同于小功率伺服电机的紧凑设计，这款大功率伺服的每一处结构都围绕重载、高可靠性的使用需求设计，没有多余的装饰性结构，所有外部特征都服务于安装、接线、散热、吊装的实际工程需求，是典型的工业级重载驱动部件结构。
