三菱HG-JR30K1M大功率交流伺服电机结构

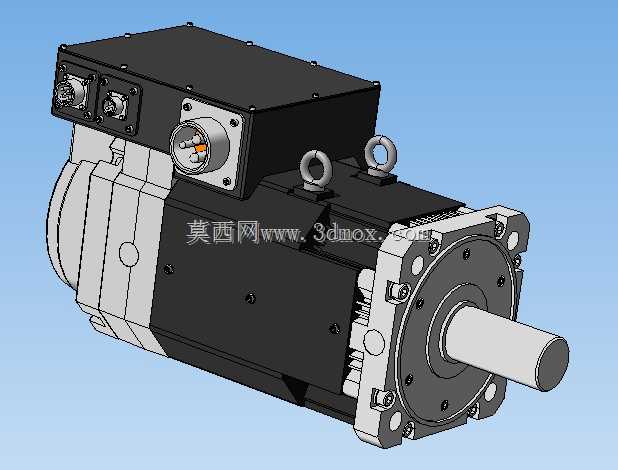

　　这款大功率交流伺服电机的三维结构还原，覆盖了从动力输出端到后端接线腔体的全部装配细节，做设备选型和结构适配的时候可以直接调取参考，不用反复翻厂家样本核对安装位。从实际应用场景来看，这类30kW级的大功率伺服主要用在大型注塑机的锁模射胶轴、重型龙门机床的进给驱动、大型折弯机的滑块驱动、重型桁架机械手的长距离行走轴这类需要大扭矩输出、高动态响应的工位，相比传统的异步电机加变频的驱动方案，它的位置控制精度能高出两个数量级，低速段的扭矩输出稳定性也更强，不会出现低速爬行的问题，在需要频繁正反转、快速启停的重载工况下优势非常明显。

　　从结构设计思路来看，整个电机采用分块式装配逻辑，前端法兰端盖采用高强度铸铁材质，和定子壳体通过止口定位加周向螺栓锁紧，保证输出轴的同轴度公差控制在0.02mm以内，避免高速运转时出现轴系跳动。输出轴采用锥面加平键的连接形式，轴端预留了标准的锁紧螺纹孔，配套的负载连接件可以直接通过轴端压板锁紧，不会出现高速正反转时连接松动的问题，前端盖内部集成了骨架油封和深沟球轴承的安装位，轴承位的公差配合采用基孔制过渡配合，既保证轴承内圈和轴的同步转动，又避免过盈量过大导致的轴承预紧力异常升高。定子绕组部分采用整体浸漆工艺，壳体外部设计了轴向的散热筋结构，配合后端的独立冷却风扇，可以在额定负载下长期运行时把绕组温升控制在80K以内，避免高温导致的绝缘老化加速。

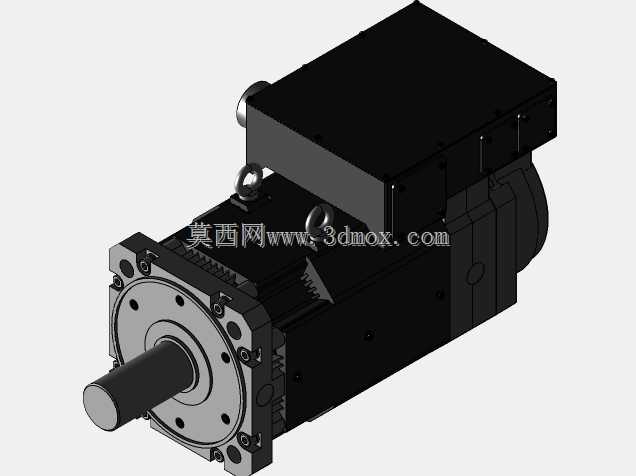

　　电机顶部的接线腔体做了分腔隔离设计，强电动力线接线端子和编码器反馈线接线端子分别布置在两个独立的航空插接口上，接口处都采用IP67级的密封结构，避免车间内的切削液、粉尘进入接线腔导致短路，腔体旁边的两个吊环是专门为大功率电机的吊装设计的，单只吊环的额定载荷满足整机起吊的安全系数要求，安装的时候可以直接通过吊环起吊对位，不用额外捆绑吊装带，避免磕碰壳体表面的散热筋和接线接口。后端的编码器安装位采用和转子轴直连的结构，没有额外的传动齿轮，避免了传动间隙带来的位置反馈误差，编码器外壳和后端盖通过止口定位，保证编码器和转子轴的同轴度，拆装维护的时候只要松开后端盖的固定螺栓就能直接更换编码器，不用重新做动平衡校准。

　　从安装边界尺寸来看，前端安装法兰的止口直径、螺栓孔分布圆直径、轴伸长度、轴径都严格对应行业通用的大功率伺服安装尺寸标准，替换同功率等级的其他品牌伺服时不用重新加工设备的安装板，也不用重新设计负载连接套，能大幅缩短设备改型的设计周期。壳体的整体宽度、高度、总长度尺寸都做了精准还原，做设备布局的时候可以直接把模型导入装配体，核对和周边钣金罩壳、走线槽、冷却管路的间隙，不用预留过大的冗余空间，能让整体设备的结构更紧凑。接线接口的伸出方向和接口尺寸也完全还原实物，做走线设计的时候可以提前规划线缆的弯曲半径，避免出现线缆弯折角度过大导致的信号干扰或者线缆寿命缩短的问题。

　　在细节结构上，电机壳体上的接地端子位置、铭牌安装位、冷却风扇的风罩固定结构都做了1:1的还原，甚至连螺栓头的规格、密封垫圈的位置都和实物保持一致，在做虚拟装配验证的时候，可以直接模拟整个安装流程，核对每个螺栓的操作空间，避免出现实际装配时扳手没有操作空间的问题。对于做非标设备设计的工程师来说，这个模型可以直接放到设备的整体装配里做干涉检查，不用自己花时间从零建模，能节省大量的结构建模时间，也能避免自己建模时的尺寸误差导致的后期装配问题。在做伺服选型校核的时候，还可以直接通过模型的重量参数核算设备整体的重心位置，为设备的机架强度校核、吊装点设计提供准确的重量参考。
