切刀机液压机加强件冲压成型工装结构

　　这套结构针对切刀机配套液压机的加强件冲压工序设计，核心解决薄型带孔长条形金属件冲压过程中的定位偏移、成型后平面度超差问题，适配批量冲压生产的连续作业需求。从实际应用场景来看，该工装直接安装在对应吨位开式液压机的工作台面，配合自动送料机构可完成单工序落料、压型、冲孔的复合冲压动作，产出的加强件用于切刀机执行端的连接部位，承担切刀作业时的交变载荷传递，避免切刀支架在高频冲切动作下出现应力断裂。

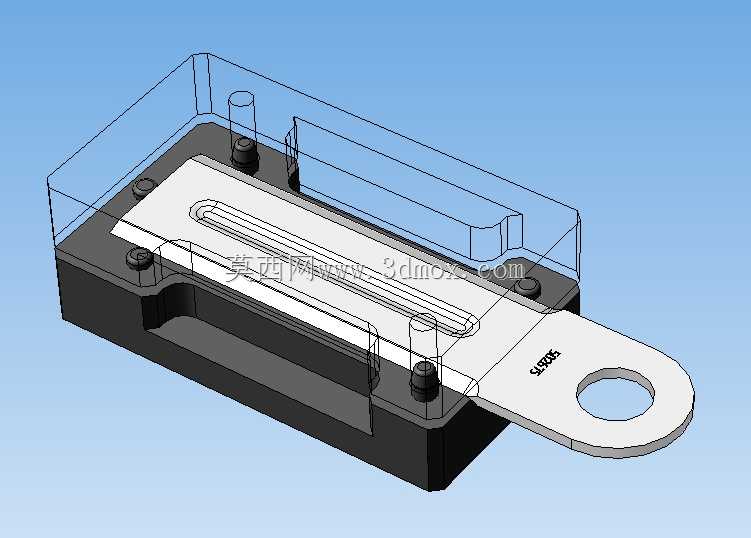

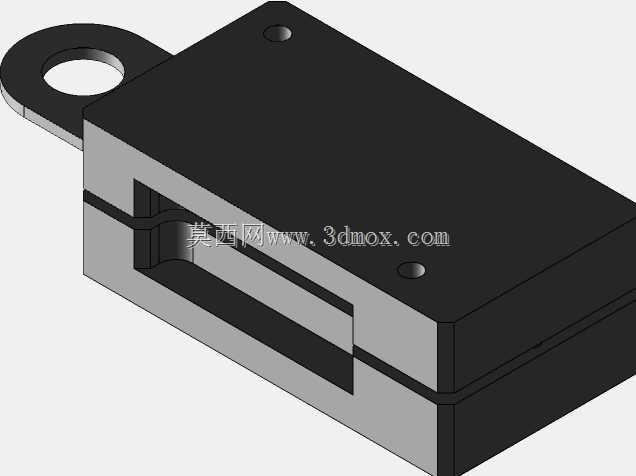

　　设计阶段首先核算了冲压件的材料延展率，该加强件采用2mm厚冷轧钢板成型，长条形主体带端部吊装孔，中段有长条形让位槽，成型后需要保证端部孔与安装基准面的垂直度不超过0.05mm，长槽两侧平面度公差控制在0.1mm以内。因此工装的下模座采用整体调质45钢加工，定位块按照毛坯料的外形轮廓做仿形限位，毛坯放入后无需额外调整即可完成定位，四个角的锁紧螺栓采用内六角圆柱头结构，压块高度低于成型件的上表面高度，避免合模时压块与上模发生干涉。上模部分采用透明亚克力防护盖板，既可以观察冲压过程中材料的流动状态，也能防止冲压过程中碎屑飞溅伤人，防护盖板通过侧边的定位柱与下模座连接，拆装时无需完全拆除螺栓即可掀开完成清料作业。

　　从安装边界来看，下模座的整体长宽尺寸适配常用100吨液压机的工作台T型槽间距，底部预留了两个定位键槽，安装时可直接与工作台的T型槽配合定位，无需额外打表找正即可保证模座与滑块的平行度。成型型腔的深度按照材料回弹量做了0.2°的补偿角，避免冲压完成后工件出现翘曲变形，端部的冲孔凹模与凸模采用间隙配合，单边间隙取材料厚度的8%，保证冲孔断面的光亮带占比超过70%，无明显毛刺，减少后续去毛刺的工序成本。中段的长槽成型采用镶块结构，镶块采用Cr12MoV材料淬火处理，硬度达到HRC58-62，长期冲压磨损后可单独更换镶块，无需整体报废模座，大幅降低工装的维护成本。

　　实际生产验证中，该工装单次冲压循环时间可控制在8秒以内，配合自动送料架单班产量可达到3000件以上，成型后的工件尺寸一致性稳定，连续冲压10万件后镶块的磨损量不超过0.02mm，完全满足批量生产的精度要求。工装的排料槽设计在模座的前侧，冲压完成后的工件可通过顶料机构自动顶出，顺着排料槽滑落到接料盒内，操作人员无需将手伸入模腔区域取件，本质上提升了冲压作业的安全性。考虑到不同批次材料的硬度存在小幅波动，模座的侧边预留了调整垫片的安装位，可通过增减垫片厚度微调成型压力，适配硬度偏差在HB10以内的冷轧钢板加工，无需重新加工模腔即可完成参数适配。
