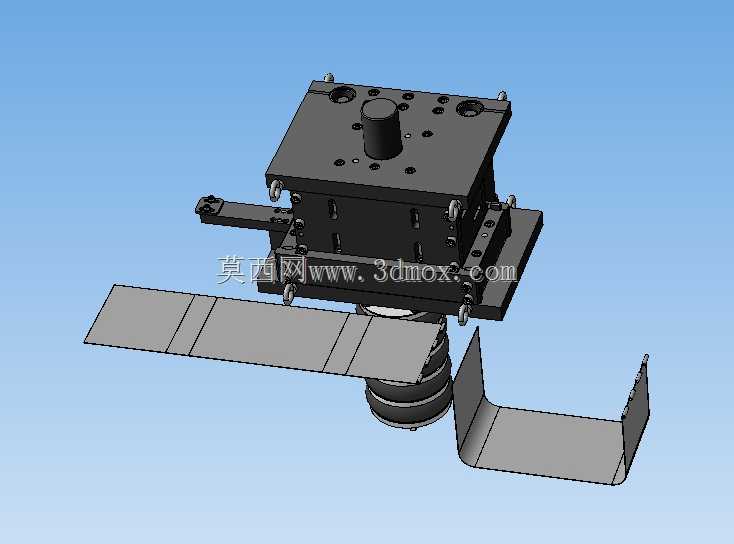

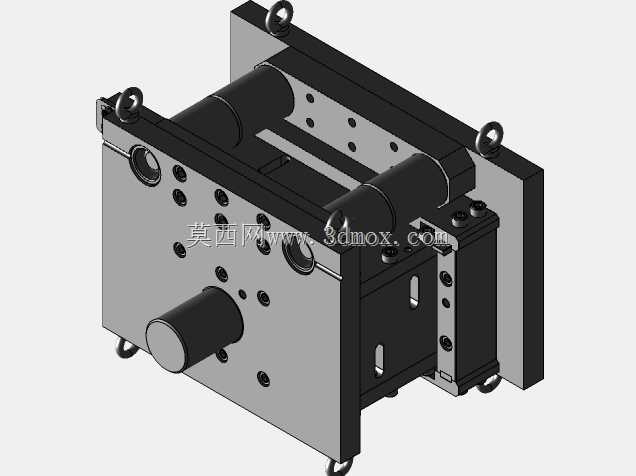

这套成型结构主要面向薄壁金属外壳类零件的批量折弯成型工序,常见于消费电子金属外壳、小型电气设备壳体、仪表防护外壳的生产场景,适配常规开式可倾压力机的安装接口,可直接替换原有单工序折弯工装,减少多工序定位带来的累积误差。从结构布局来看,整套模具采用模柄与上模座直连的安装方式,上模座预留的螺栓孔位完全匹配常规160吨及以下吨位压力机的滑块T型槽间距,安装时无需额外加工转接板,下模座的周向固定槽可配合压块快速锁定在压力机工作台面,安装边界控制在450mm×380mm的矩形范围内,不会超出常规中小型压力机的工作台承载区域。

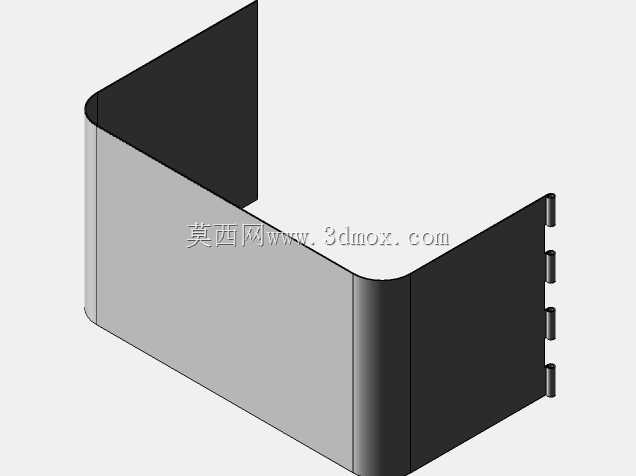

整套结构的核心成型逻辑采用分步折弯的设计思路,不同于常规单工序V型折弯模,这套结构在一次合模行程内可完成外壳零件的多道弯折工序:上模下行时,首先由侧压块完成料片的初定位,避免送料偏差导致的成型错位,随后成型凸模接触料片中部,先完成主体U型槽的预弯,待上模下行至行程三分之二位置时,两侧的摆块式成型镶件在斜楔驱动下同步向内动作,完成外壳两侧翻边的90度弯折,同时端部的定位挡块配合顶料机构,保证弯折后的零件边缘直线度控制在0.1mm/m范围内,不会出现常规折弯常见的翘曲、回弹超差问题。
针对薄板成型常见的回弹问题,设计时在成型镶件的工作面上预留了1.5度的回弹补偿角,针对0.8-1.5mm厚度的冷轧钢板、镀锌板材质,合模保压0.5秒即可抵消材料回弹带来的角度偏差,无需后续人工校形。模具的导向结构采用四组独立导柱导套配合,导柱安装在下模座,导套嵌入上模座对应位置,合模过程中导柱先进入导套完成导向,再进行成型动作,导向间隙控制在0.02mm以内,可承受连续冲压过程中的侧向力,避免长期生产后出现成型镶件错位啃模的问题。
下模部分设置的弹性顶料机构采用矩形弹簧配合顶料板的结构,开模时顶料板在弹簧力作用下将成型完成的零件顶出下模型腔,顶出行程设置为35mm,足够让零件完全脱离下模成型面,配合自动化送料线时可直接由机械手取件,无需人工手动掏取零件,适配自动化连续生产的需求。侧部的送料定位架可根据料片的实际宽度调整挡料位置,调整范围覆盖100mm-320mm的料片宽度,可兼容同系列不同尺寸外壳零件的生产需求,换型时仅需更换对应厚度的成型镶件、调整侧挡料位置即可,换型时间可控制在30分钟以内,适合多品种小批量的钣金零件生产场景。
成型工作面的粗糙度控制在Ra0.8以下,成型过程中不会在零件表面留下压痕、划伤,对于外观要求较高的装饰性外壳零件,可直接在成型后进行表面喷涂、阳极氧化处理,无需额外打磨抛光工序。模具的所有成型镶件均采用快换式安装结构,通过内六角螺栓直接固定在模座上,长期生产出现磨损后,可直接拆下对应镶件进行更换,无需整套模具返修,降低后期维护成本。整套结构的合模行程设置为120mm,开模后上下模之间的留隙足够操作人员观察成型状态、清理模腔废料,生产过程中的安全冗余度较高。
