铝型材用快装式电缆管道夹持固定支架

　　在工业自动化产线搭建、设备机架布线、机电系统管线排布的现场作业中，线缆与小口径气动、液压管道的固定一直是影响布线效率与后期维护便捷度的关键环节，传统的扎带捆绑、打孔抱箍固定方式，不仅需要在铝型材表面额外加工安装孔，破坏型材表面防腐层，后期调整管线走向时还需拆除原有固定件重新作业，耗时耗力且容易留下安装痕迹，这款快装式夹持支架正是针对这类现场痛点开发的管线固定构件。

　　从实际使用场景来看，该支架主要适配工业铝型材搭建的设备机架、防护围栏、输送线侧架的布线作业，可对直径30mm的电缆、穿线波纹管、气动软管、小型流体管道进行侧向夹持固定，无需在铝型材上预钻安装孔，依靠支架背部的卡接结构与铝型材槽道配合，再通过侧部的手拧锁紧件即可完成快速固定，单人徒手即可完成安装作业，相比传统固定方式能缩短七成以上的单点位安装时间，尤其适合产线快速迭代改造、临时管线布设、多批次小批量设备组装的作业场景。

　　产品功能设计上做了多维度的工程考量，夹持端采用对称的C型开口结构，开口弧度与30mm管径完全贴合，夹持面做了微幅的内凹弧度处理，夹紧时不会对电缆外护套、管道外壁产生局部应力集中，避免长期夹持造成的线缆外皮破损、管道变形问题；支架背部的定位板与铝型材槽道的配合间隙控制在0.2mm以内，安装后不会出现沿型材方向的窜动，侧部的手拧锁紧件采用滚花设计，无需借助扳手等工具即可施加足够的锁紧力，锁紧螺钉内置防松垫片，在设备存在持续振动的工况下也不会出现松脱滑落的问题。

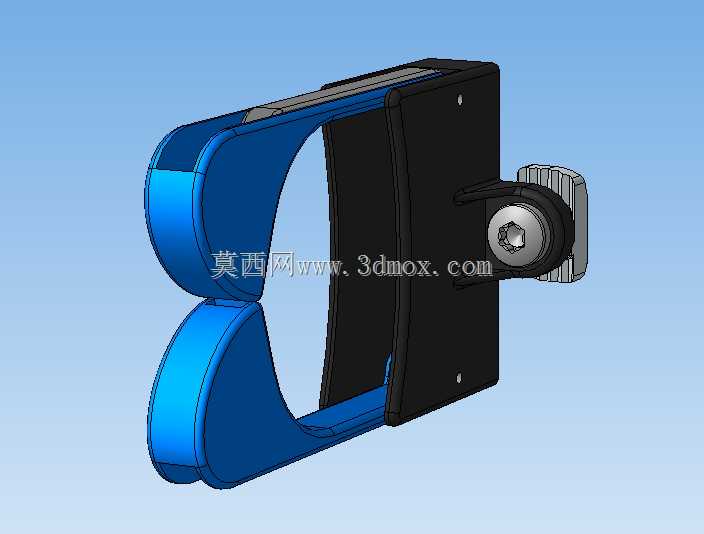

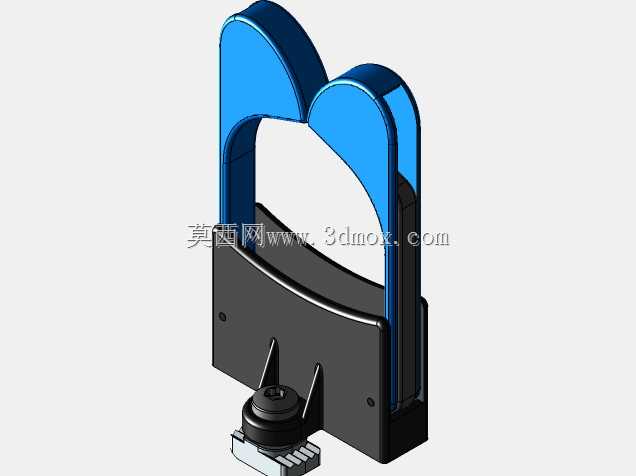

　　设计思路上完全围绕快装、免加工、可重复利用的核心需求展开，整体结构分为三个功能模块：蓝色的C型夹持主体承担管线的环抱限位作用，采用高强度工程塑料材质，兼具足够的结构强度与一定的弹性变形量，卡入管线时可借助材料微变形快速套入，安装到位后依靠自身弹性提供初始抱紧力；黑色的背部连接板承担与铝型材的定位连接作用，板件上预留的两个定位凸点可卡入铝型材的槽道定位坑，实现安装位置的快速预定位；侧部的手拧锁紧组件承担最终的位置锁止作用，旋转手拧帽即可推动锁紧块顶紧铝型材槽道内壁，完成支架的位置固定，整个安装过程无需额外加工、无需配套紧固件，所有功能构件集成在支架本体上，不会出现零件散落丢失的问题。

　　从安装边界与尺寸适配来看，该支架适配槽宽8mm的标准工业铝型材，也就是行业内通用的30系、40系铝型材槽道，安装后支架突出铝型材表面的厚度为42mm，不会占用过多的设备侧边空间，C型夹持口的有效夹持范围为直径29mm-31mm的圆形管线，对于带波纹护套的电缆、外径公差稍大的气动软管也有足够的适配余量；支架沿铝型材长度方向的安装位置可任意调整，松开锁紧件即可滑动到目标位置后再次锁止，后期调整管线走向、增减管线时无需拆除支架本体，仅需调整夹持位置即可，重复安装次数可达上百次不会出现锁紧力衰减的问题。

　　在实际工程应用中，这类快装支架还可拓展用于传感器线缆、设备接地线、小型气管油管的固定作业，相比传统的金属抱箍，工程塑料材质的夹持主体不会与铝型材产生电化学腐蚀，长期在潮湿、多粉尘的车间环境下使用也不会出现锈迹污染型材表面的问题，夹持面无需额外加装橡胶垫即可提供足够的摩擦力，管线沿轴向的拉脱力可达50N以上，完全满足常规工业场景下的管线固定需求，不会出现管线滑落、移位的问题。
