DB系列多规格D-sub连接器结构设计

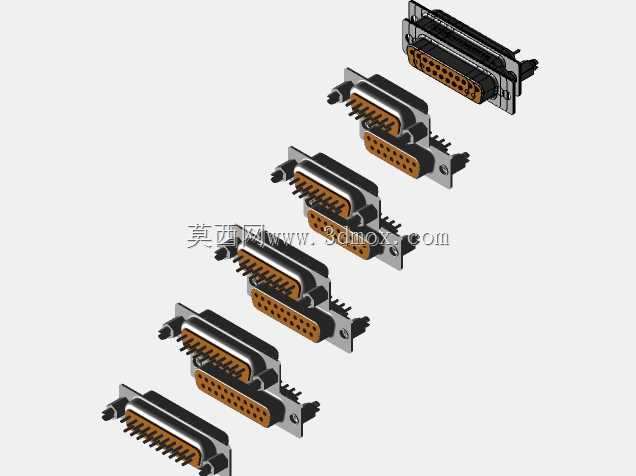

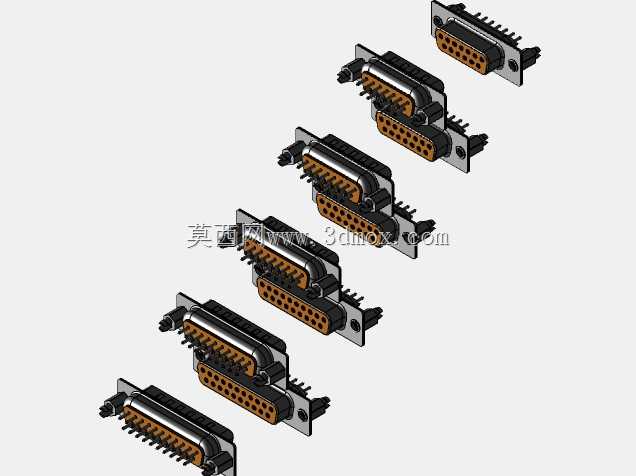

　　在工业控制、通讯设备、测试仪器的布线场景里，D-sub连接器是沿用多年却始终占据核心地位的互连部件，这次呈现的DB13到DB21全系列公头结构，覆盖了从低密度信号到中密度混合传输的常用规格，能满足不同针数需求的设备互连场景。这类连接器最早被用于串口通讯链路，现在除了传统的RS232、RS485信号传输，还大量应用在工业IO模块、机床控制面板、老旧设备改造升级的信号对接环节，哪怕是现在工业以太网普及的场景下，很多 legacy 设备的信号交互还是依赖这类成熟的接插件，毕竟其机械锁附结构的可靠性经过了几十年的现场验证。

　　从结构设计角度看，整个系列的连接器都采用了统一的安装法兰基准，不管是9针、15针还是25针规格（对应这里的DB13到DB21覆盖的针数区间），法兰上的两个安装孔孔距保持一致，面板开孔尺寸也做了统一规范，这就意味着设备面板设计的时候，不需要针对不同针数的接头调整开孔位置，同系列不同针数的接头可以直接互换安装，大幅降低了机箱面板的开模成本，也方便现场运维的时候根据信号需求更换不同针数的接头。公头的插针采用车削加工的铜质插针，表面做镀金处理，保证多次插拔后的接触可靠性，插针的排布按照标准D-sub的梯形排布，防呆结构直接做在金属外壳的轮廓上，插合的时候不需要额外对准标记，靠外壳的D型轮廓就能自动导向，完全避免插反导致的插针弯折、信号接反问题。

　　绝缘基座采用耐高温的热塑性工程塑料注塑成型，插针和基座之间采用过盈压装的固定方式，每根插针的压装力都经过校核，保证在插拔力作用下不会出现插针后退、松动的问题。金属外壳采用锌合金压铸成型，表面做镀镍处理，一方面提供足够的结构强度，在现场布线拉扯的时候不会出现外壳变形，另一方面金属外壳全程包裹插针区域，配合面板安装时的导电垫片，能实现连续的电磁屏蔽效果，在工业现场有变频器、伺服驱动器这类强电磁干扰源的环境里，能有效屏蔽外界电磁干扰，保证弱信号传输的稳定性。尾部的线缆连接端，预留了焊杯结构，焊杯的深度足够容纳22AWG到28AWG的线芯，焊接的时候焊锡能充分包裹线芯，不会出现虚焊、脱焊的问题，同时尾部设计了统一的线束固定卡扣安装位，线缆接好之后可以用线夹把线缆和连接器尾部固定，避免布线拉扯的时候直接把力作用在焊点上，提升线缆连接的抗拉伸能力。

　　安装边界方面，整个系列连接器的面板开孔尺寸遵循标准D-sub的开孔规范，法兰突出面板的高度控制在合理范围，不会因为接头突出过高导致设备运输过程中磕碰损坏，插合之后公头母头的配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会因为间隙过大导致屏蔽失效、接触晃动。不同针数的接头，插针的中心间距保持标准的2.74mm（高密度规格为1.9mm），相邻插针之间的绝缘距离满足300V耐压的绝缘要求，既可以传输普通的低压控制信号，也能满足小电流的电源传输需求。在实际选型的时候，工程人员只需要根据需要传输的信号路数选择对应针数的规格，不需要重新调整机箱的安装结构，同一套固定螺丝、屏蔽垫片都能通用，大幅减少了物料种类，降低了BOM成本。

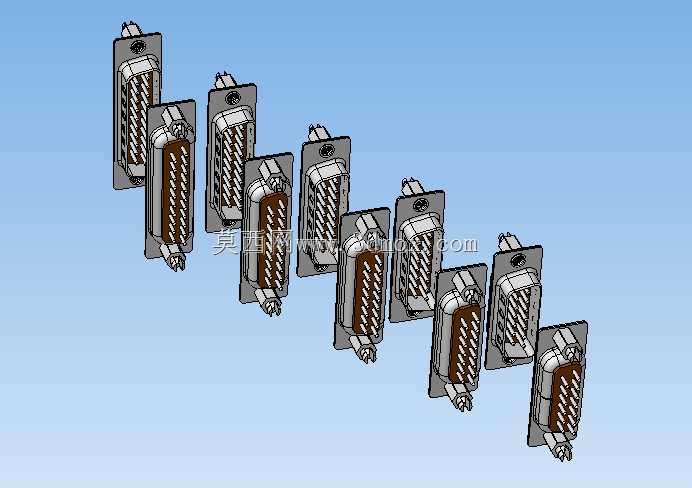

　　建模过程中，每一个规格的插针排布都严格按照行业标准的尺寸做参数化设计，法兰的安装孔倒角、外壳的脱模斜度、焊杯的导入锥度都按照实际加工工艺做了还原，不是单纯的外观建模，不管是用来做设备布线的干涉检查，还是做连接器的二次结构改进，都能直接复用模型的尺寸基准。比如在做设备面板布局的时候，直接调用这个系列的模型，就能提前模拟不同针数接头插上线缆之后的弯曲半径，避免出现线缆和周边器件干涉、插头插不到位的问题；在做定制化连接器改型的时候，也能直接在现有模型的基础上调整针数、修改尾部出线方向，不需要从零开始建模，节省结构设计的时间。这类成熟的标准件，虽然结构看起来不复杂，但是每一个尺寸的公差配合、安装基准的统一，都是经过几十年行业应用迭代出来的，建模的时候如果忽略了这些细节，比如安装孔距差了0.5mm，实际装配的时候就会出现螺丝装不上、接头和面板缝隙过大的问题，所以整个系列的模型都严格对标实物的装配尺寸，保证和实际量产零件的尺寸一致性。
