交叉滚轮式直线导轨传动组件

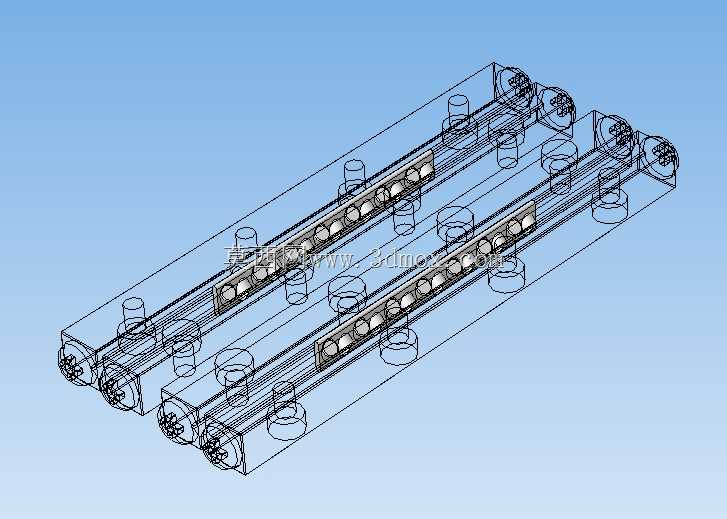

　　在精密自动化装配工位、小型检测设备滑台、半导体晶圆搬运模组这类对导向精度、运行平顺性有较高要求的场景里，普通滚珠导轨的预压调节难度、侧向承载短板往往会成为结构设计的瓶颈，交叉滚轮结构的线性导轨恰好能填补这类应用的性能缺口。这类导轨的核心承载单元采用交叉排布的圆柱滚轮，相邻滚轮轴线呈90度垂直交错布置，相比同规格滚珠导轨，滚轮与滚道的接触形式为线接触，额定动载荷能提升40%以上，同时能同时承受垂直方向、水平侧向以及倾覆力矩的复合载荷，不需要额外增加辅助导向块就能满足多方向受力的安装需求。从结构设计逻辑来看，这套导轨的滚道直接集成在导轨基体与滑块本体上，没有额外的保持架兜孔结构带来的装配累积误差，滚轮采用小直径密排布置，

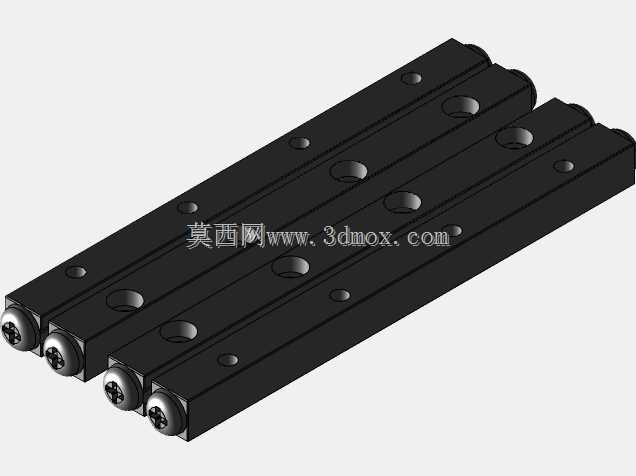

　　运行时的滚动体脉冲波动更小，低速进给时不会出现滚珠导轨常见的爬行现象，在微米级进给的微调滑台场景下优势尤为明显。本次建模的导轨组件包含四根平行布置的导轨单元，单根导轨的有效行程覆盖100mm，导轨截面宽度适配3mm安装基准槽，安装孔位采用等间距沉头孔设计，孔位公差严格按照线性导向部件的安装基准要求设置，安装时只需要在安装基板上加工对应位置的螺纹底孔，不需要额外做销钉定位就能保证导轨的平行度要求，滑块端面预留了润滑脂注油通道，日常维护时不需要拆解滑块就能直接补充润滑脂，降低了设备长期运行的维护成本。在实际选型适配时，需要注意这类交叉滚轮导轨的预压是通过滚轮偏心轴来调节的，建模时已经预留了偏心轴的调节余量，

　　装配时可以根据实际负载的大小调整偏心轴的转角，获得合适的预紧力，既不会因为预压过大导致运行阻力陡增，也不会因为预压不足出现滑台窜动的问题。导轨的两端设置了集成式限位挡块，挡块内置聚氨酯缓冲垫，滑块运行到行程端点时不会出现刚性碰撞，能有效降低端点冲击带来的精度损失，同时挡块上预留了行程开关触发片的安装位，不需要额外设计安装支架就能直接装配光电式或机械式行程开关，适配自动化设备的原点复位、硬限位保护的功能需求。从安装边界来看，单根导轨的基体厚度控制在8mm以内，滑块顶面距离安装基准面的高度仅12mm，整体结构非常紧凑，适合安装空间受限的小型精密设备，比如桌面型点胶机的Z轴导向、视觉检测设备的镜头调焦滑台、小型工装夹具的换位滑动机构，

　　都可以直接套用这套导轨的安装尺寸做结构适配。建模过程中对滚轮的滚道轮廓做了精确的相切约束，每一组交叉滚轮的轴线都与导轨滚道的母线保持严格的平行度，滚轮与滚道的接触间隙控制在0.002mm以内，完全符合实际加工后的装配精度要求，滑块与导轨的配合面做了0.01mm的倒角处理，既避免了装配时的锐边刮伤，也能在安装时起到导向导入的作用，降低现场装配的对位难度。另外，这套导轨的滚轮采用轴承钢材质建模，导轨基体与滑块采用合金结构钢的材质属性设置，滚道表面的硬化层深度按照实际工艺要求预留了1.5mm的建模厚度，对应的表面硬度可以达到HRC58-62，能满足长期往复运行的耐磨要求，在额定负载下的运行寿命可以达到5000km以上，完全满足通用自动化设备的使用寿命要求。在做整机结构适配时，不需要额外设计防尘结构，导轨的滑块两端自带防尘刮片，能阻挡加工环境中的切屑、粉尘进入滚道内部，适配普通机加工车间、装配车间的使用环境，不需要额外增加风琴罩等防护部件，进一步压缩了整体结构的占用空间。
