小行程交叉滚轮直线导轨结构

项目分类:导轨 发布时间:2023-07-08 ID:696105
  • 小行程交叉滚轮直线导轨结构
  • 小行程交叉滚轮直线导轨结构

  在精密检测工位、小型光学调整平台、半导体晶圆搬运模组这类对安装空间有严格限制的场景里,常规循环滚珠导轨的滑块厚度、端部返向器占用的轴向尺寸往往会挤占有效行程空间,这时候交叉排布滚轮的微型线性导轨就成了更适配的选择。这款导轨的有效行程设定为100mm,导轨本体宽度仅3mm,属于窄幅微型导向件,设计之初就是为了适配空间极度紧凑的直线往复运动工位,比如小型医疗采样设备的样本推送滑台、手机摄像头模组的对焦调整架、精密点胶头的微位移导向机构,这类场景不需要大负载承载,但对导向精度、运动平顺性、安装占用空间有极高要求。

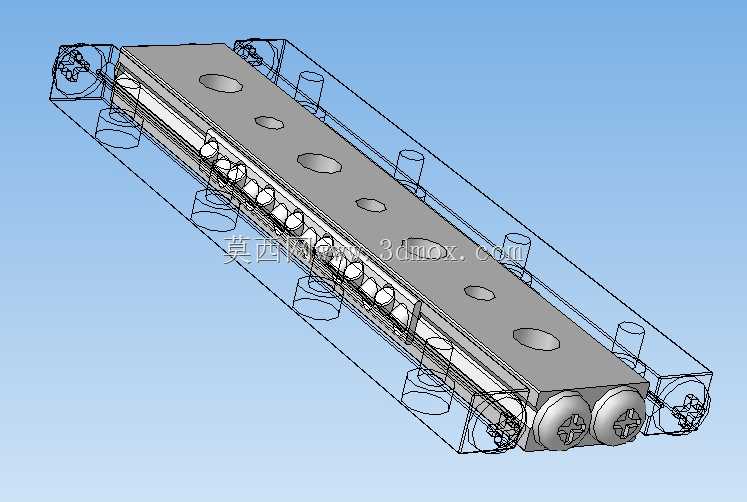

  从结构设计逻辑来看,这款导轨没有采用传统滚珠导轨的循环返向结构,而是将圆柱滚轮以90度交叉的方式排布在导轨与滑块的V型滚道之间,相邻滚轮的轴线互相垂直,分别承受垂直方向、水平侧向两个维度的载荷,相比同尺寸的滚珠导轨,交叉滚轮的接触形式为线接触,承载能力比点接触的滚珠结构提升40%以上,同时不存在滚珠循环进出返向器时产生的脉冲振动,低速运动时的爬行现象几乎可以完全消除,适合微米级进给的微调工况。导轨的滚道与滑块的滚道经过配磨处理,滚轮与滚道的预紧量可以通过端部的调整螺钉进行微调,用户可以根据实际工况的负载、阻尼要求,调整预紧力大小,既可以实现零间隙的高刚性导向,也可以调整为低阻尼的顺滑滑动状态,适配不同的使用需求。

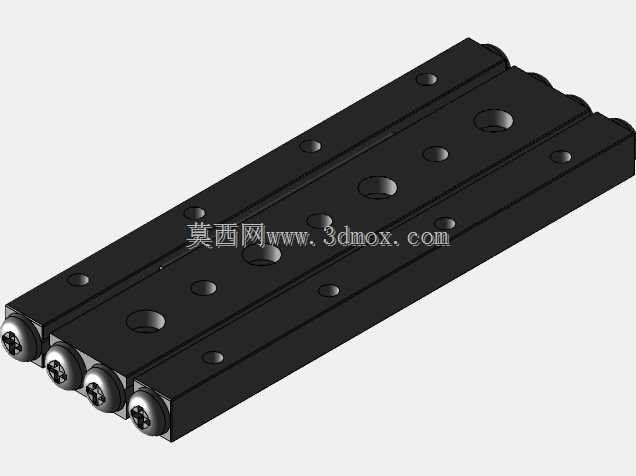

  安装边界方面,导轨本体上加工有等间距的沉头安装孔,孔位公差控制在±0.02mm范围内,安装时可以直接通过M2的内六角螺钉将导轨固定在设备的安装基准面上,不需要额外增加定位销,因为导轨的侧面基准边经过精磨处理,直线度控制在每100mm长度0.003mm以内,靠紧安装基准面锁紧螺钉即可保证导向精度。滑块部分同样设计有对应的安装螺纹孔,孔位布局适配标准的微型滑台安装尺寸,用户不需要额外加工转接板就可以直接搭载负载板、检测探头、执行末端等部件。导轨两端设计有集成式的限位挡块,挡块内置橡胶缓冲垫,当滑块运动到行程端点时,缓冲垫可以吸收冲击能量,避免滚轮与硬限位发生刚性碰撞,同时挡块还可以防止滚轮从滚道内脱出,提升了组件的装配可靠性,不需要用户额外设计行程限位结构,减少了整机的设计工作量。

  实际使用过程中,这类交叉滚轮导轨的维护成本极低,因为滚轮本身自带固体润滑保持架,在洁净室、无尘车间这类不允许液态润滑脂挥发的场景里,不需要定期加注润滑脂就可以长期保持稳定的运动精度,不会因为润滑脂挥发污染工作环境。相比燕尾槽式的滑动导轨,交叉滚轮导轨的摩擦系数仅为0.002到0.004之间,驱动滑块运动需要的推力极小,搭配微型丝杆或者音圈电机就可以实现高精度的位置控制,不会出现滑动导轨常见的低速爬行、磨损后间隙变大的问题。在设计选型时需要注意,这类窄幅导轨的抗倾覆力矩能力有限,不适合承受偏载较大的工况,负载的重心应该尽量落在导轨的中心轴线上,如果有较大的倾覆力矩需求,可以采用两根导轨平行布置的安装方式,分摊侧向载荷与倾覆力矩,保证运动的稳定性。建模过程中,所有的安装孔位、滚道尺寸、滚轮直径都按照实际量产的参数进行1:1还原,滚轮的装配间隙、端部调整螺钉的行程都做了参数化处理,设计人员可以直接将模型导入装配体中进行干涉检查,不需要重新测绘尺寸,也可以根据自己的实际行程需求修改导轨长度参数,快速衍生出不同行程的同系列导轨模型,缩短整机的设计周期。
