DB21针公头D-sub连接器结构设计

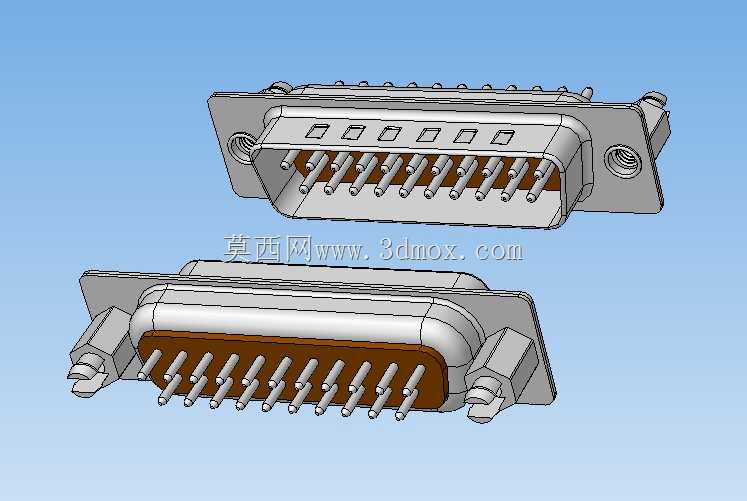

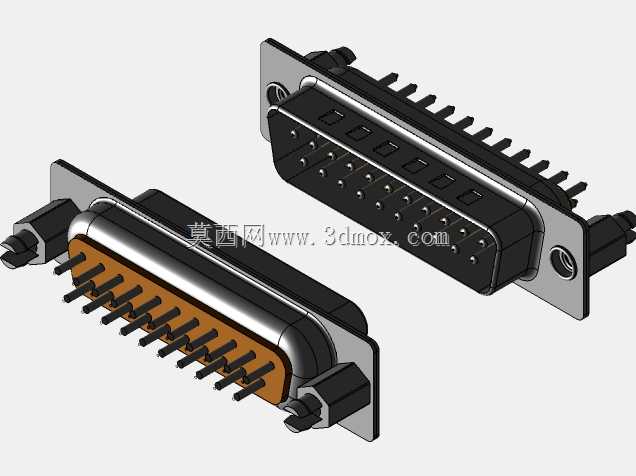

　　在工业控制、通讯设备、测试仪器的内部布线场景里，D-sub系列连接器一直是高密度信号传输的常用选型，这款21针公头连接器的设计，完全围绕板端固定、线缆端接的实际使用需求展开，没有冗余的装饰结构，所有特征都服务于连接可靠性与装配便利性。从结构上看，主体金属外壳采用锌合金压铸成型的思路，外壳两侧预留了带内螺纹的安装耳，对应的安装孔位适配标准M3螺丝，在PCB板端安装时，安装耳的底面与PCB板面贴合后，螺丝穿过板上对应的过孔锁入螺纹，即可将整个连接器牢牢固定在板边，避免插拔过程中针脚受力脱焊。外壳的边缘做了0.3mm的圆角过渡，既避免装配时割伤操作人员的手部，也能在对接母头时起到导向导入的作用，不会因为外壳边缘的毛刺卡滞对接过程。

　　内部的绝缘基座采用耐高温的热塑性工程塑料，21根公头插针按照两排交错排布的方式嵌装在基座内部，插针的尾部伸出基座底面，长度刚好适配1.6mm厚度的标准PCB，过波峰焊时焊锡能够顺着插针尾部的滚花结构充分浸润，保证焊接强度，不会因为多次插拔导致针脚松动。插针的接触端采用车削加工的铜质基材，表面镀镍打底后镀金，保证接触电阻稳定，在频繁插拔的工况下也不会出现氧化导致的信号衰减。基座与金属外壳之间设计了一圈0.2mm的过盈配合卡扣，装配时基座从外壳后侧压入后，卡扣卡入外壳内壁的卡槽，不需要额外打胶或者螺丝固定，就能保证基座不会从外壳内脱出，提升装配效率。从安装边界来看，这款连接器的整体宽度适配标准D-sub21的安装间距，突出PCB板面的高度控制在13.8mm，不会占用过多的板上空间，对于内部空间紧凑的工业通讯模块、数据采集卡来说，这个尺寸能够很好地适配机箱面板的开孔，安装耳的位置刚好对应面板上的标准安装孔，不需要额外做定制化的开孔调整。在实际使用场景中，这类连接器多用于传输低速数字信号、模拟量信号，部分场景下也会搭配大电流插针传输小功率供电，设计时特意将插针的间距控制在2.74mm的标准间距，保证相邻针脚之间的绝缘电阻满足500V耐压要求，不会出现相邻针脚打火、信号串扰的问题。外壳的金属结构除了提供机械支撑之外，还能够起到电磁屏蔽的作用，当对接的母头外壳与公头外壳充分接触后，整个连接回路的屏蔽层连通，能够有效阻隔外部的电磁干扰，

　　提升信号传输的稳定性，这对于工业现场存在变频器、伺服驱动器等强干扰源的场景来说尤为重要。在建模过程中，所有的配合尺寸都严格按照行业通用的公差要求设定，插针的直径公差控制在±0.02mm，保证与母头插孔的插拔力在合适的区间，既不会因为过松导致接触不良，也不会因为过紧导致插拔困难。外壳的安装孔位同轴度控制在0.05mm以内，避免安装时出现螺丝锁付歪斜的问题。绝缘基座的插针孔位与插针的配合采用过渡配合，压装后插针不会出现歪斜、偏移的情况，保证对接时每一根插针都能准确对准母头的对应插孔。另外，在外壳的对接端设计了一圈梯形的导向槽，与母头的导向凸台配合，对接时即使存在一定的角度偏差，也能顺着导向结构滑入正确位置，避免插针被顶弯。

　　对于结构设计人员来说，这类标准连接器的建模重点不在于外观的渲染效果，而在于所有安装尺寸、配合尺寸的准确性，因为在整机设计时，连接器的尺寸直接决定了PCB的布局、机箱面板的开孔位置、线缆的折弯空间，如果尺寸出现偏差，开模或者打样后就会出现装配干涉、无法对接的问题。这款模型完整还原了连接器的所有装配特征，包括插针的伸出长度、安装耳的厚度、外壳的内腔尺寸，在做整机装配校验时，可以直接导入模型进行干涉检查，不需要反复核对二维图纸的尺寸，能够有效提升设计效率。在设备选型时，这款连接器适用于需要21路信号传输的板端连接场景，相比焊接线的连接器，板载直插的结构能够减少内部线缆的使用，让设备内部的布线更加整洁，同时也降低了线缆焊接带来的接触不良风险。
