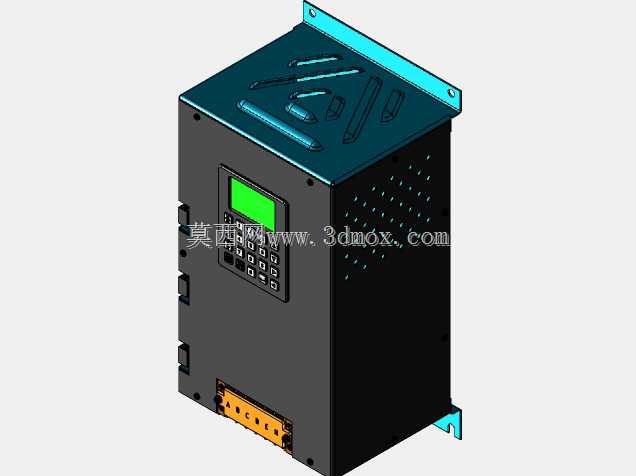

三通道可编程控制盒金属防护外壳

　　在工业电控系统的现场部署场景中，这类三通道可编程控制盒的金属外壳，承担着核心控制模块的物理防护、电磁屏蔽与安装承载作用，常见于生产线工位改造、小型专机电控集成、分布式IO节点布设等场景，区别于普通塑料壳体，金属板材成型的外壳能更好应对车间内的切削液飞溅、金属粉尘堆积、偶发外力磕碰等复杂工况，同时能屏蔽现场变频器、伺服驱动器产生的电磁干扰，避免控制程序出现误触发、信号丢包等问题。从结构设计逻辑来看，这款外壳采用分体式钣金折弯拼接结构，主体板材选用冷轧钢板，板材厚度根据壳体尺寸匹配，兼顾结构刚性与整体重量控制，不会因为壳体过重给安装面带来额外负载，也不会因为板材过薄导致按压变形、接缝错位。壳体的内腔预留了三通道控制板的安装螺柱位置，

　　螺柱的位置度公差控制在0.2mm以内，能直接适配标准尺寸的可编程控制电路板，不需要现场二次打孔攻丝，同时内腔预留了接线端子的排布空间，强弱电走线区域通过冲压成型的分隔筋做物理隔离，避免强电线路对弱电信号产生干扰。外壳的侧边预留了三个航空插头的安装开孔，开孔尺寸匹配常用的M12、M16规格航空插座，每个开孔位置都做了翻边处理，既可以提升开孔处的结构强度，也能避免穿线时板材锐边割破线缆绝缘层，同时壳体底部预留了导轨安装卡扣的固定位与壁挂安装的沉头孔，既可以卡在标准DIN导轨上做柜内安装，也可以通过螺丝直接固定在设备壁面、工位支架上，适配不同的安装场景。从安装边界尺寸来看，这款外壳的整体长宽高比例经过优化，

　　宽度方向刚好覆盖三通道控制板的接线端子区域，不会占用过多的柜内安装空间，深度方向预留了15mm的接线余量，即使是带冷压端子的多股线缆，也能在壳体内完成弯折排布，不会出现上盖扣合时压到线缆的问题。外壳的接缝处采用折弯咬合加螺丝紧固的结构，拼接缝隙控制在0.1mm以内，配合接缝处粘贴的导电泡棉条，既能实现连续的电磁屏蔽通路，也能阻挡粉尘、飞溅液体从接缝处进入壳体内部，防护等级可以达到IP54级别，满足大部分工业现场的使用要求。上盖与底座的连接采用不脱落螺丝设计，避免现场拆装维护时螺丝掉落丢失，上盖表面预留了标签粘贴区域，平整度控制在0.1mm以内，粘贴通道标识标签时不会出现翘边、气泡问题。在散热设计上，壳体的两侧冲压有阵列式通风孔，

　　通风孔采用向下倾斜的百叶窗结构，既可以保证壳体内外的空气流通，带走控制板工作产生的热量，也能避免上方滴落的液体、掉落的金属碎屑直接进入壳体内部，通风孔的孔径控制在3mm以内，防止较大的金属异物进入壳体内造成电路板短路。壳体的表面处理采用静电喷塑工艺，涂层厚度均匀，附着力强，能适应车间内的潮湿、轻度腐蚀环境，不会轻易出现掉漆、锈蚀问题。在实际选型使用时，需要注意安装面的平面度，如果安装面凹凸差超过1mm，需要加装垫片调整，避免壳体安装后出现变形，导致上盖扣合不严；如果是在强电磁干扰的场景使用，可以在壳体外部额外连接接地端子，进一步提升电磁屏蔽效果；接线完成后需要将壳体上盖的所有紧固螺丝均匀拧紧，保证接缝处的导电泡棉充分压缩接触，确保屏蔽效能与防护性能达标。这类金属外壳的结构设计没有多余的冗余特征，所有的折弯、开孔、冲压结构都服务于实际安装与使用需求，没有为了外观增加不必要的造型结构，既降低了钣金加工的难度，也提升了批量生产时的成品一致性，非常适合中小批量的电控设备集成项目使用，能有效缩短电控系统的结构设计周期，减少现场安装调试的工作量。
