25mm行程紧凑型气动执行机构结构设计

　　在轻工包装、电子元器件组装、小型工装夹具的工位驱动场景里，短行程气动执行机构的选型一直是结构工程师绕不开的细节——这类场景不需要长行程气缸的大伸出量，反而对安装空间、动作响应速度、负载刚性有更苛刻的要求，这款25mm行程的气动执行机构，就是针对这类紧凑安装工位开发的驱动单元。从实际应用来看，这类执行机构常被用在PCB板测试工位的探针压合、小型零件装配的工件定位、包装线的短距推料、夹具的快速夹紧动作里，相比标准气缸，它把阀组、导向结构、行程限位做了集成化设计，不需要额外搭配安装支架、导向轴、限位块，能直接通过本体上的安装孔固定在工装板或者设备立板上，大幅压缩了工位的整体占用空间。

　　从功能特性上看，这款执行机构采用双作用气动驱动逻辑，两个进出气口分别布置在本体侧端，接入0.4-0.6MPa的常规工厂压缩空气即可实现伸出与缩回动作，额定行程严格控制在25mm，刚好覆盖绝大多数短距驱动的工位需求，不会因为行程冗余造成结构浪费。导向部分没有采用普通气缸的活塞杆单导向结构，而是搭配了双侧平行导向杆，避免活塞杆受径向负载时出现憋缸、密封圈偏磨的问题，侧向负载耐受能力比同缸径标准气缸提升40%以上，哪怕是压合工位存在轻微偏载，也能保证动作顺畅无卡滞。本体上集成的硬质行程限位块，能把重复定位精度控制在±0.02mm以内，不需要额外加装液压缓冲器或者硬限位，就能满足组装、测试工位的定位精度要求。

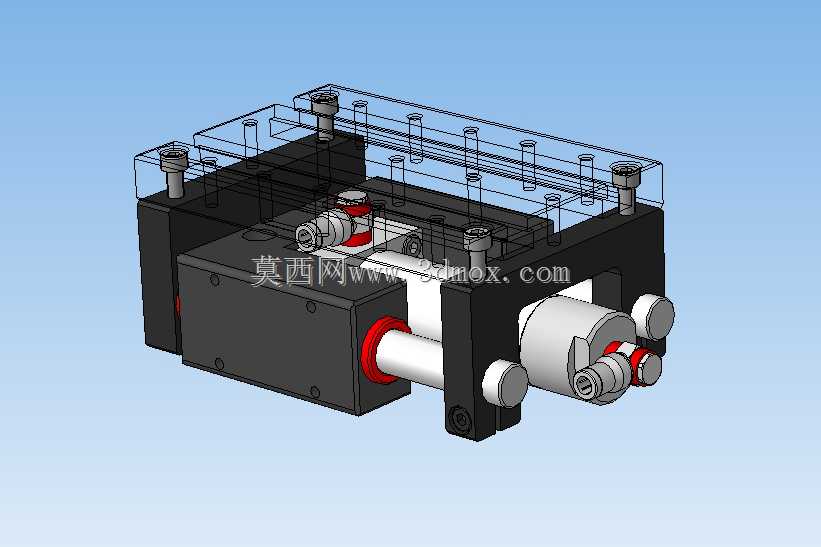

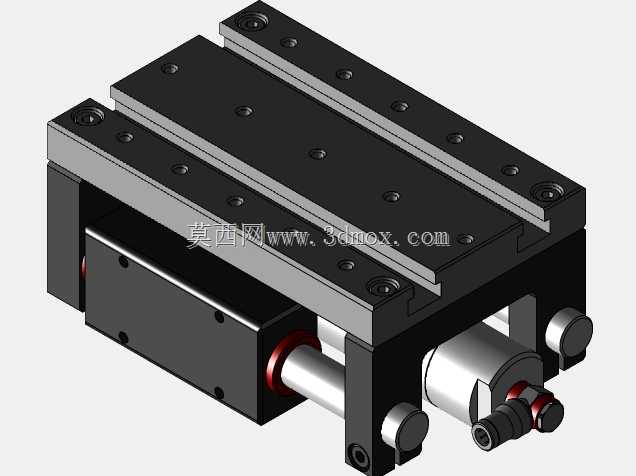

　　设计思路上，这款结构完全围绕紧凑集成的核心需求展开，没有照搬标准气缸的分体式布局：首先把气动腔体做了方形本体设计，相比圆形缸筒，方形本体的平面更容易加工安装孔，也更方便和周边工装做贴合安装，不需要额外制作转接板；上部的透明盖板设计，一方面可以直观观察内部活塞的动作位置，方便设备调试时快速判断动作状态，另一方面也预留了多组传感器安装槽，可以直接加装磁性开关来检测活塞的伸出、缩回到位信号，不需要在缸筒外侧额外绑扎传感器固定带，避免长期运行后传感器移位造成的信号误判。进出气接口采用标准内螺纹接口，和工厂常规气动快插接头完全兼容，不需要做特殊转接头定制；端盖处的红色密封挡圈既做了防尘密封，防止车间内的粉尘、切削液进入缸体内部磨损密封圈，也做了视觉标识，方便维护时快速识别密封位置。

　　从安装边界来看，这款执行机构的本体宽度控制在120mm以内，总高度（含上部盖板）不超过80mm，伸出端的最大外伸尺寸在行程满行程时仅比本体长出30mm，安装孔采用对称布置的通孔设计，既可以从上部穿螺栓向下固定在工装板上，也可以从侧端穿螺栓固定在设备立板上，安装方式灵活。导向杆的端部做了内螺纹孔设计，可以直接安装压头、推块、夹爪等执行末端，不需要额外做活塞杆末端的转接结构；本体侧面预留的平面也可以直接安装小型磁性开关、行程开关，不需要额外拓展安装支架。在实际选型匹配时，只需要确认工位的驱动行程在25mm以内，所需推拉力在缸径对应的输出力范围内，安装空间能容纳本体尺寸，就可以直接替换原有分体式的气缸加导向组件，整体装配时间能缩短60%以上，后期维护时也可以直接整体更换，不需要逐个拆解导向组件、密封件做检修，大幅降低设备的维护停机时间。

　　针对车间实际运行的工况，这款结构的所有滑动配合面都做了硬质阳极氧化处理，耐磨性能比普通铝合金表面提升3倍以上，密封件采用耐油耐磨的丁腈橡胶材质，能适应常规工厂环境下的压缩空气含水、含少量油雾的工况，不需要额外做气源过滤的特殊升级。双侧导向杆采用轴承钢材质，表面做了淬火处理，表面硬度达到HRC58以上，长期往复运行不会出现导向杆拉伤、磨损间隙变大的问题，能保证长期运行后的定位精度保持性，避免用久了出现动作晃动、位置偏移的问题。在小型自动化设备的布局里，这类集成式短行程执行机构能帮工程师省出大量的安装空间，把更多空间留给检测组件、物料流道，让整体设备结构更紧凑，不会出现因为驱动组件体积过大造成的设备臃肿问题。
