300mm行程右置电机线性传动模组

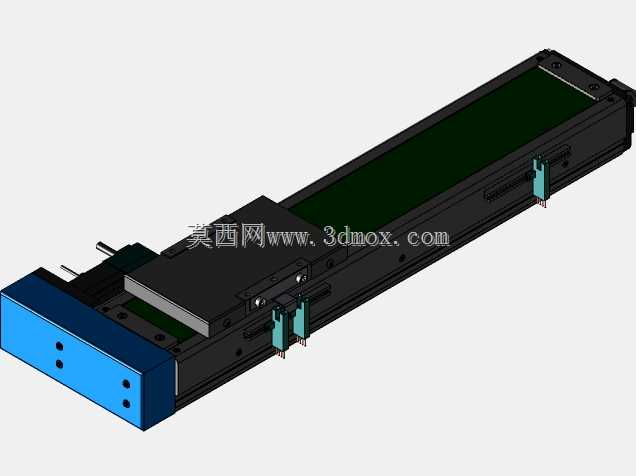

　　这款线性传动模组在3C电子装配生产线的点胶、螺丝锁付工位，以及光伏组件叠层对位、小型零件分拣移栽场景中有着较高的适配性，区别于常规电机侧装或下置的同行程模组，右置电机的布局能够在设备横向安装空间受限的工况下，避开左侧的走线槽、传感器安装位，给周边工装夹具预留更充足的布置余量。从结构设计逻辑来看，模组主体采用挤压铝型材作为基座，型材本身的槽道结构可直接作为直线导轨的安装基准，减少了额外加工安装面的工序，同时型材内腔可容纳同步带或丝杆传动组件，避免加工碎屑、车间粉尘直接落在传动面上，降低日常维护的频次。300mm的有效行程设定，刚好覆盖桌面级小型自动化设备的常规移栽距离，比如PCB板在测试工位间的转运、小型五金件在冲压工序间的上下料，

　　既不会因为行程过短无法满足工位间距要求，也不会因为行程过长导致模组整体刚性下降。安装边界方面，模组两端的端板预留了标准的安装孔位，可直接通过螺栓固定在铝型材机架或钢板安装面上，滑台台面的螺纹孔按照通用安装间距排布，可直接搭载气动夹爪、真空吸盘、点胶阀等末端执行器，不需要额外设计转接板，能缩短设备组装的调试周期。右置的电机安装座与端板做了一体化设计，保证电机输出轴与传动组件的同轴度，减少传动过程中的抖动和异响，电机端预留的轴连位置可适配不同功率的伺服或步进电机，设计人员可根据负载重量、运行速度要求灵活选配动力部件。滑台两侧设置的可调式限位挡块，可根据实际工位的行程需求微调硬限位位置，避免滑台超程运行撞击端板，

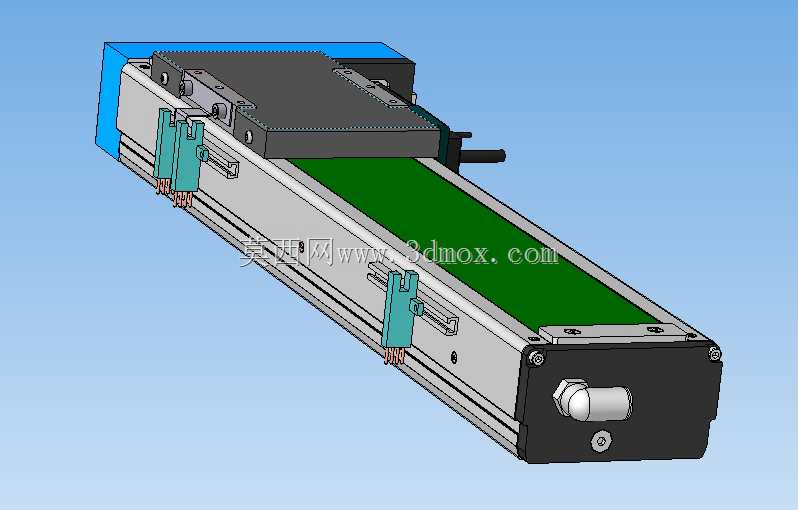

　　同时配合型材侧面预留的传感器安装槽，可方便加装原点、正负限位光电开关，不需要额外焊接或打孔固定传感器支架。模组侧面的绿色防尘带覆盖了传动部件的外露缝隙，在有少量粉尘、切削液飞溅的加工场景中，能阻挡杂质进入传动副，延长导轨和传动件的使用寿命，青绿色的拖链安装支架直接固定在滑台侧面，可规整容纳末端执行器的气管、线缆，避免设备运行过程中线缆拖拽磨损。从受力特性来看，这种单导轨配合铝型材基座的结构，适合中等负载、中低速运行的直线移栽场景，滑台的负载重心尽量靠近导轨中心布置时，可获得更稳定的运行精度，在选型时需要根据实际负载的偏心距、运行加速度核算模组的承载能力，避免长期过载导致导轨磨损加快、运行精度下降。设计建模过程中，所有安装孔位、

　　配合面的尺寸都按照通用工业标准设定，可直接导入设备总装图中进行干涉检查，不需要重新绘制安装接口，给结构设计人员节省大量的重复建模时间，在进行设备布局时，右置电机的结构可将电机的散热空间预留在模组右侧，避免电机被其他部件遮挡导致散热不良，同时电机的接线口朝向也可根据现场布线需求调整，适配不同的走线方向。
