导螺杆用可翻转操作手柄结构设计

　　在各类需要手动微调导螺杆进给行程的机械设备中，操作手柄的人机交互合理性、操作便捷性直接影响设备调试效率与操作安全性，这款可翻转手柄正是针对导螺杆手动操作场景开发的专用操作构件。从实际应用场景来看，这类手柄广泛适配机床进给调节机构、工装夹具位置微调模块、小型专用设备的手动进给单元，尤其适合操作空间受限、需要手柄在非操作状态下避让周边构件的安装场景，相比固定角度的直柄操作件，可翻转结构能在完成调节动作后将手柄杆部翻转至贴靠设备侧壁的位置，避免设备运行过程中手柄突出造成磕碰风险，也能减少周边移动构件与手柄发生干涉的概率。

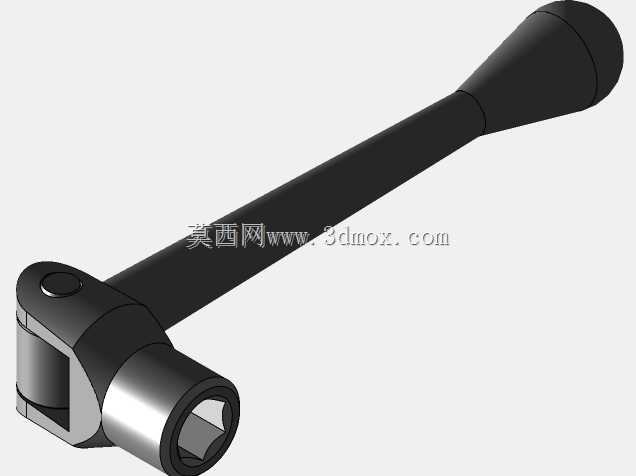

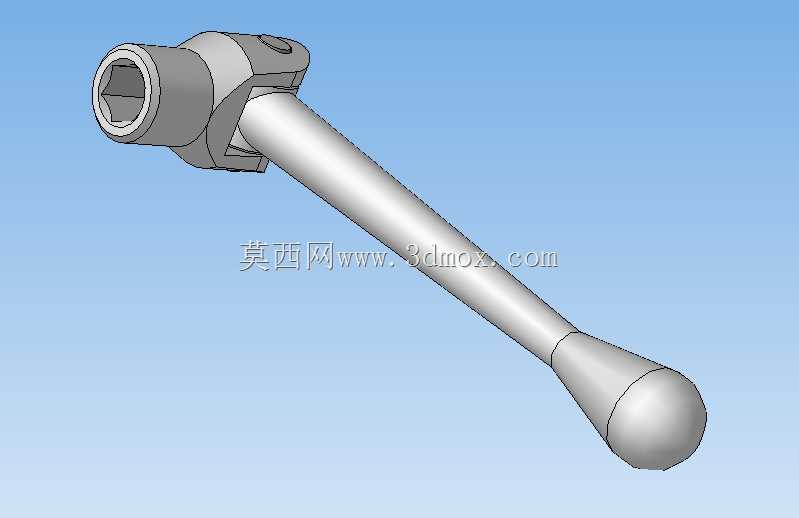

　　从功能特性层面看，这款手柄的核心功能是为导螺杆提供手动扭矩输入接口，端部的内六角连接孔可直接与导螺杆端部的外六角轴头配合，无需额外加装连接套，配合间隙控制在合理范围内，避免操作过程中出现旷量导致的调节精度损失。铰接式的翻转结构采用销轴连接，铰接部位设置有阻尼定位结构，当手柄处于操作工位时，铰接副的阻尼力可保证手柄与导螺杆轴线保持垂直状态，施加操作力时不会出现意外翻转，操作力传递直接；当需要收起手柄时，只需施加稍大的扳动力即可克服阻尼，将手柄绕铰接轴翻转至所需角度，整个切换过程无需额外操作锁止件，单手即可完成状态切换。手柄杆部末端采用球形端头设计，符合人手握持的人机工程学要求，操作时手掌与球形端头贴合度好，施加圆周方向的扳动力时不会出现硌手的情况，长时间微调操作也能降低手部疲劳感。

　　在设计思路上，这款手柄优先考虑了操作可靠性与空间适配性的平衡，连接座部分采用一体化的铰接支座结构，与内六角连接套筒做成整体式结构，避免分体装配带来的累积误差，也提升了连接部位的结构强度，可承受较大的操作扭矩而不会出现连接座开裂的问题。铰接轴的位置经过反复校核，保证手柄翻转时的转动轨迹不会与连接座自身结构发生干涉，同时翻转角度覆盖范围满足绝大多数安装场景的避让需求，无论是水平安装还是垂直安装的导螺杆，都能通过调整手柄翻转角度找到合适的收起位置。杆部采用变径设计，靠近铰接座的位置直径更大，提升杆部的抗扭刚度，避免大扭矩操作时杆部出现弯曲变形，靠近球形端头的位置直径逐渐收窄，既减轻了手柄整体重量，也让握持位置的杆径更符合人手抓握的尺寸习惯。

　　从安装边界与尺寸适配角度看，端部内六角孔的尺寸适配常规导螺杆的标准轴头规格，连接座的外径尺寸控制在合理范围内，安装时不需要在设备面板上开设过大的过孔，周边预留的安装空间只需满足手柄翻转时的转动半径要求即可，不需要额外预留过多的操作冗余空间。手柄整体的长度经过优化，既保证操作时具备足够的力臂长度，让操作人员不需要施加过大的握力就能获得足够的调节扭矩，也避免长度过长导致操作时力臂过大造成导螺杆受力过载的问题。铰接部位的销轴采用过盈配合压装在连接座的铰接耳上，手柄杆的铰接孔与销轴之间设置有耐磨衬套，长期反复翻转操作也不会出现铰接间隙过大的问题，使用寿命满足工业设备长期使用的要求。连接座与导螺杆配合的端面做了平面度处理，安装后与导螺杆轴肩端面贴合紧密，不会出现倾斜导致的操作偏心问题，保证扭矩传递的同轴度，减少导螺杆端部受到的附加弯矩，延长导螺杆的使用寿命。
