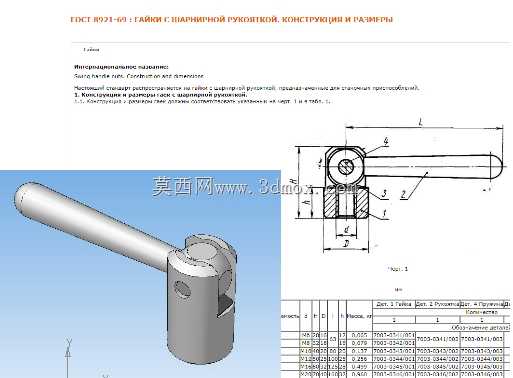

带铰链弹簧手柄的M8锁紧螺母结构设计

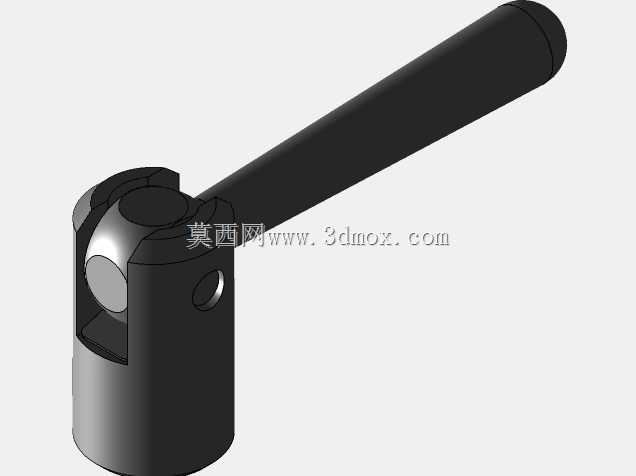

　　在工装夹具、小型检测设备、可调式工位器具的日常操作场景里，经常会遇到需要频繁手动锁紧、松开，且操作空间受限的螺纹连接位置，普通的六角螺母需要配套扳手才能操作，在无工具的现场调试环节效率极低，而带铰链弹簧手柄的M8螺母，就是针对这类场景开发的快操紧固件。这类螺母的核心使用场景覆盖了小型工装的快速定位、可调挡块的位置锁定、轻型设备的舱门快锁、检测治具的工件压紧等环节，尤其适合需要操作人员徒手完成锁紧、松开动作，且锁紧后需要保持一定预紧力，不会因为设备运行的轻微振动出现松脱的工位。从结构功能来看，这款螺母集成了内螺纹基体、铰链连接结构、弹簧复位手柄三个核心部分，M8的内螺纹符合普通公制粗牙螺纹的配合公差，能和常规的M8外螺纹件直接适配，不需要额外加工特殊螺纹。铰链结构将手柄和螺母基体连接在一起，手柄可以绕铰链销在一定角度范围内翻转，弹簧的作用是在手柄扳动到锁紧位置后提供持续的张紧力，让手柄不会因为外力磕碰随意翻转，同时在需要松开的时候，扳动手柄克服弹簧力即可转动螺母，不需要额外工具。设计这类零件的时候，首先要考虑的是操作力和锁紧力矩的平衡，手柄的长度不能过短，过短会导致手动操作的时候力臂不足，锁紧力矩达不到要求，容易出现连接松动；也不能过长，过长会导致整体结构占用空间过大，在狭小的安装位置容易和周边零件发生干涉，同时手柄过长还可能导致操作人员施加过大的力矩，造成螺纹滑牙或者基体断裂。铰链销的位置设计也很关键，销孔的轴线需要和螺母的螺纹轴线保持垂直，

　　同时要保证手柄翻转的时候，手柄的施力面能和螺母基体的端面贴合，不会出现偏载，否则长期使用会导致铰链销出现弯曲变形，或者手柄的接触面出现磨损，影响锁紧的可靠性。弹簧的选型需要匹配手柄的操作力，弹簧刚度太大的话，扳动手柄需要的力过大，操作人员长时间操作容易疲劳；刚度太小的话，手柄的保持力不足，设备运行过程中的振动可能导致手柄自行翻开，失去锁紧作用。从安装边界来看，这款螺母的螺纹规格为M8，适配的外螺纹件长度需要根据实际安装的被连接件厚度选择，要保证螺纹啮合长度不小于6毫米，才能达到足够的连接强度。螺母基体的外径尺寸控制在适合M8螺纹的常规范围内，不会比普通六角螺母的外径大太多，周边预留的安装空间只需要比螺母外径大3-5毫米即可，

　　不需要额外预留扳手的操作空间，因为手柄可以直接用手扳动。手柄处于收起状态的时候，整体的外轮廓不会超出螺母基体的径向范围太多，避免和周边的管线、结构件发生刮碰；当需要操作的时候，将手柄扳到与螺母轴线垂直的位置，就可以借助手柄的力臂轻松转动螺母，完成锁紧或者松开动作。在实际建模过程中，需要重点关注铰链部分的配合间隙，销和销孔之间采用间隙配合，保证手柄转动灵活，不会出现卡滞，同时间隙不能过大，否则手柄会出现晃动，影响操作的手感。弹簧的安装位置要做限位结构，避免弹簧在使用过程中出现移位，失去复位作用。手柄的握持部分做了圆弧过渡，没有尖锐的棱角，避免操作人员操作的时候划伤手。螺母和被连接件接触的端面要保证平面度，这样锁紧的时候压力分布均匀，

　　不会出现偏压导致的螺纹受力不均，提升连接的稳定性。这类带手柄的铰链螺母和普通的翼形螺母相比，优势在于弹簧的保持作用，翼形螺母的手柄是固定在螺母上的，虽然也可以徒手操作，但是在振动环境下容易因为手柄受外力带动螺母回转，出现松脱，而这款带弹簧复位的铰链手柄，在锁紧之后可以将手柄扳到贴合螺母基体的位置，弹簧会将手柄压紧在基体上，不会因为振动自行翻开，同时手柄收起之后整体轮廓更规整，不容易被意外触碰。在一些需要经常调整位置的工装导杆、滑台锁紧位置，这类零件的使用频率很高，不需要操作人员随身携带扳手，走到工位就可以直接调整，大幅提升现场调试的效率。建模的时候还要注意零件的工艺性，螺母基体采用切削加工或者粉末冶金工艺都可以生产，铰链销采用标准的圆柱销即可，手柄可以采用冲压件或者机加工件，弹簧采用标准的圆柱螺旋压缩弹簧，所有的非标准结构都要考虑加工的便利性，避免出现过小的内圆角或者难以加工的深槽结构，控制生产的成本。另外，螺纹部分的收尾要符合标准螺纹的退刀要求，保证和外螺纹件配合的时候能顺利拧入，不会出现卡滞。手柄和铰链连接的位置要做强度加强，避免长期扳动的时候出现断裂，因为这个位置是应力集中的区域，在建模的时候要做合适的圆角过渡，降低应力集中系数，提升零件的使用寿命。
