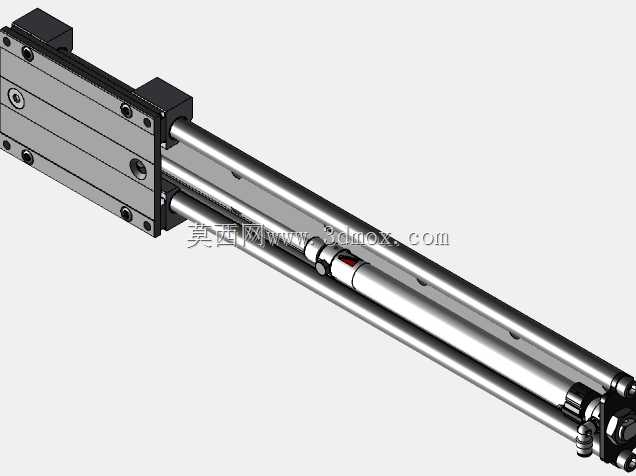

集成滑动轴承的气动驱动直线导轨结构

　　在非标自动化生产线的工位移载、轻型检测设备的探头进给、小型包装线的物料推送这类对运行平顺性有要求的中低负载直线传动场景里，集成滑动轴承的直线导轨是非常常见的传动导向部件，区别于循环滚珠式导轨的高刚性高成本定位，这类带滑动轴承的导轨结构更适配轻载、短行程、频繁往复的工况，日常维护量更低，对安装面的平面度公差容忍度也更高，很多中小型设备的气动执行端都会优先选用这类结构来完成直线动作的导向约束。

　　从实际功能逻辑来看，这套结构的核心是把滑动轴承的低摩擦滑动副和直线导轨的导向基准做了集成，滑动轴承直接嵌套在导轨滑块的安装孔内，与光轴式导轨杆面形成面接触滑动配合，相比点接触的滚珠结构，面接触的滑动副在承受轻微冲击载荷时不会出现滚珠点蚀的问题，在有少量粉尘的车间环境里，只要定期涂抹少量润滑脂就能维持稳定运行，不会像滚珠导轨那样因为粉尘进入滚道出现卡滞、异响的问题。配套的气动驱动气缸直接固定在导轨安装平台的侧端，气缸活塞杆端与滑动滑块做刚性连接，压缩空气通入气缸腔室后，活塞杆的伸缩动作直接带动滑块沿导轨做直线往复，整个传动链没有额外的传动间隙，动作响应速度快，适合短行程的快速往复动作。

　　设计这类导轨结构的时候，首先要明确的是安装边界的尺寸约束，两根平行导轨的中心距需要和滑块上滑动轴承的安装孔中心距做严格匹配，同轴度公差要控制在0.02mm以内，避免滑块滑动时出现别劲、磨损加剧的问题；导轨杆的端面要设计安装固定座，固定座与设备安装平台的连接孔要设计成长条可调孔，方便安装时调整两根导轨的平行度，抵消安装面的加工误差。滑动轴承的选型要根据实际负载来匹配，轻载场景下选用工程塑料材质的自润滑滑动轴承即可，无需额外加装润滑管路，负载稍大的场景可以选用铜基镶嵌石墨的滑动轴承，耐磨性能更好，使用寿命更长。滑块的顶面要设计标准化的螺纹安装孔阵列，方便不同规格的工装夹具、载物平台直接固定，不需要额外做转接板，减少整体结构的堆叠高度。

　　从外形尺寸的适配角度来说，这套WS-20-80规格的导轨，导轨杆直径为20mm，单根导轨的有效行程为80mm，整体安装后的总宽度控制在120mm以内，总高度不超过65mm，属于非常紧凑的小型直线导向单元，在安装空间受限的小型设备里非常适用，比如电子元器件的检测分选工位，需要带动检测探头做短距离的升降或者横移动作，这套结构的尺寸刚好能嵌入设备的安装腔体内，不会占用过多的设备空间。安装时需要注意，导轨杆的水平度公差要控制在0.1mm/m以内，避免滑块因为自重出现单侧磨损，气缸的安装轴线要和导轨的运动方向保持平行，平行度公差不超过0.05mm，防止气缸活塞杆承受径向力，导致气缸密封件过早磨损漏气。

　　实际使用过程中，这类集成滑动轴承的直线导轨不需要复杂的日常维护，只需要每3个月做一次表面清洁，在滑动轴承和导轨杆的接触面上涂抹少量锂基润滑脂就能维持稳定运行，相比滚珠导轨需要定期清理滚道、补充专用润滑脂的维护要求，这类结构的运维成本更低，在很多低成本自动化设备里的应用占比逐年提升。另外，滑动副的运行噪音比滚珠循环结构低很多，在对噪音有要求的办公类周边自动化设备、医疗检测辅助设备里，这类导轨结构的适配性也更好，不会因为运行噪音影响周边的工作环境。设计建模的时候，要重点关注滑动轴承和导轨杆的配合间隙，间隙控制在0.01-0.03mm之间，既能保证滑动的平顺性，又不会因为间隙过大导致滑块出现偏转，影响末端执行件的定位精度；滑块与气缸连接的部位要设计浮动接头安装位，通过浮动接头抵消气缸和导轨之间的微小安装误差，避免出现运动卡滞的问题。
