带交叉滚轮双行程直线导轨结构

　　在精密滑台、检测工位、小型自动化模组的设计选型中，这类带交叉滚轮的线性导轨往往是兼顾安装空间与导向精度的优选方案，区别于常规滚珠直线导轨的循环滚珠结构，该款导轨采用交叉排布的滚轮作为滚动体，在3mm与75mm的双行程区间内可实现低摩擦的往复直线运动，适配小行程、高刚性要求的轻载传动场景。从结构设计逻辑来看，导轨主体采用多轨并行的排布方式，两根平行的导轨基准面作为安装定位基准，滑块部分集成了交叉排列的滚轮组件，滚轮与导轨滚道为线接触形式，相比点接触的滚珠结构，能承受更大的垂直载荷与倾覆力矩，同时在运动过程中不会出现滚珠循环带来的振动波动，低速运行时的平稳性更优，适合对位移分辨率要求较高的微调机构使用。安装边界方面，

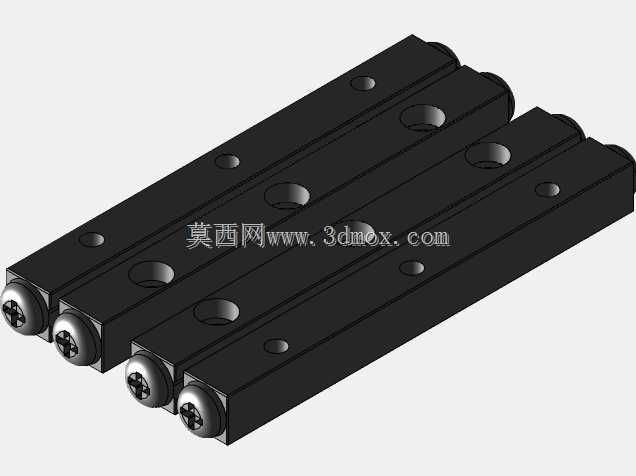

　　导轨本体预留了标准化的沉头安装孔位，可直接通过内六角螺丝固定在设备安装基板上，不需要额外加工复杂的定位台阶，安装基准面的平面度要求控制在0.02mm以内即可保证运行顺畅，滑块部分同样预留了工件安装孔，可直接搭载检测探头、小型夹具、点胶阀等末端执行元件，整体安装高度较低，能有效压缩设备的Z向空间尺寸，在紧凑结构的桌面型自动化设备中适配性极强。实际应用场景中，这类导轨常被用在光学检测设备的镜头调焦滑台、半导体封装设备的芯片移送工位、小型工装的微调机构上，由于滚轮结构的阻尼特性均匀，既可以配合丝杆实现伺服驱动的精准定位，也可以搭配手动旋钮实现微米级的手动微调，不会出现普通滑动导轨的爬行现象。设计过程中需要注意，

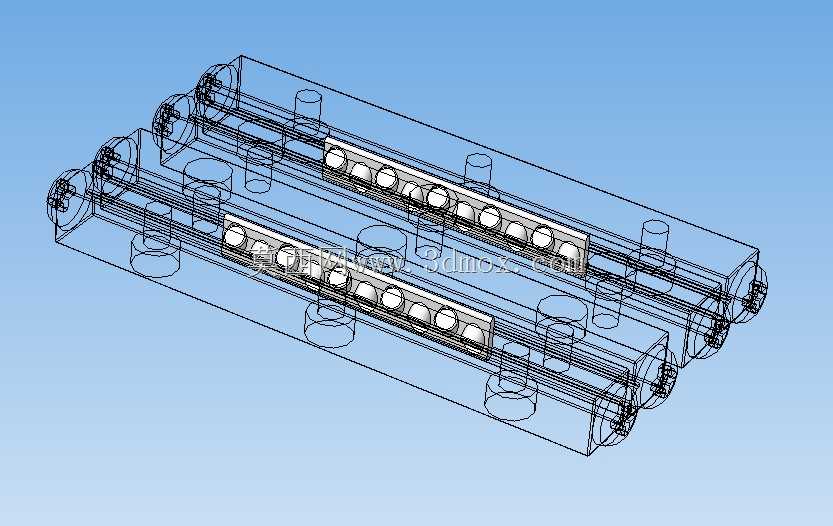

　　导轨的滚道与滚轮的配合间隙经过预压调整，出厂状态下的预紧力适配常规轻载场景，如果用于有冲击载荷的工位，可适当调整滚轮的偏心安装轴来改变预紧量，避免运行过程中出现间隙导致的定位误差；同时导轨的两端设置了限位结构，可防止滑块超程脱出，在搭配驱动件使用时，可额外在行程两端加装缓冲阻尼器，降低硬限位碰撞带来的结构损伤。从三维建模的角度来看，该模型完整还原了导轨的线框结构与滚轮排布细节，安装孔位的位置尺寸、导轨截面轮廓、滑块的安装接口都按照实际产品参数绘制，在做设备整体装配时可直接调用，不需要重新绘制基础轮廓，能有效缩短结构设计阶段的建模周期，同时可通过模型直接校核安装空间，避免实际加工组装时出现干涉问题。不同于重型导轨的大尺寸设计，

　　这款小行程交叉滚轮导轨的重量更轻，运动阻力更小，在需要频繁往复运动的工位上，能有效降低驱动件的负载功率，搭配小型步进电机即可实现稳定驱动，整体的维护成本也更低，只需要定期在滚道位置涂抹少量润滑脂即可长期保持运行精度，不需要复杂的维护操作。在做结构选型时，需要根据实际搭载的负载重量计算倾覆力矩，确认导轨的额定载荷是否满足使用要求，由于交叉滚轮的接触特性，其侧向承载能力优于同规格的滚珠导轨，在有侧向力作用的工位上使用优势更明显，比如侧向安装的检测滑台、垂直方向运动的小型提升机构，都可以选用该类导轨作为导向部件。
