带制动功能的交流伺服电机结构

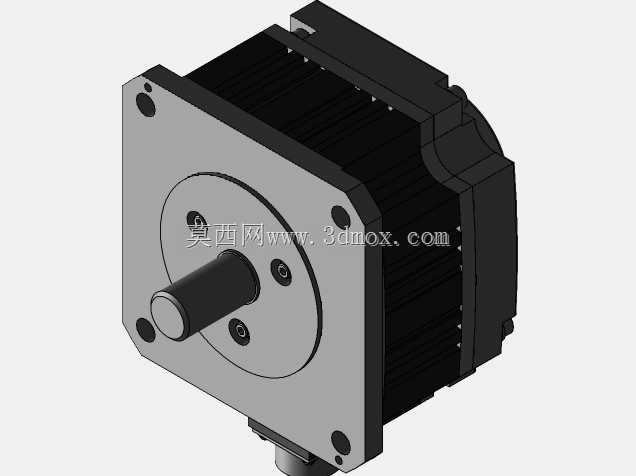

　　在自动化产线的垂直轴传动、机床进给轴、需要快速停机锁止的工位场景中，普通伺服电机断电后会受负载重力或惯性影响出现位移、溜车问题，带制动器的交流伺服电机正是为解决这类工况痛点设计的驱动部件。这类电机的制动器多集成在电机非输出端侧，采用失电制动结构，即设备正常供电运行时制动器线圈得电吸合摩擦片，解除对电机转子轴的锁止，电机可正常输出转矩；当设备断电、触发急停或者伺服使能断开时，制动器线圈失电，弹簧机构推动摩擦片压紧制动盘，通过摩擦力矩锁死转子轴，避免负载移位造成设备碰撞、工件报废甚至人员安全隐患。从结构设计来看，这款伺服电机采用方形安装法兰结构，法兰端预留四个对称分布的安装沉孔，适配行业通用的安装尺寸规范，输出轴为圆柱光轴带键槽结构，

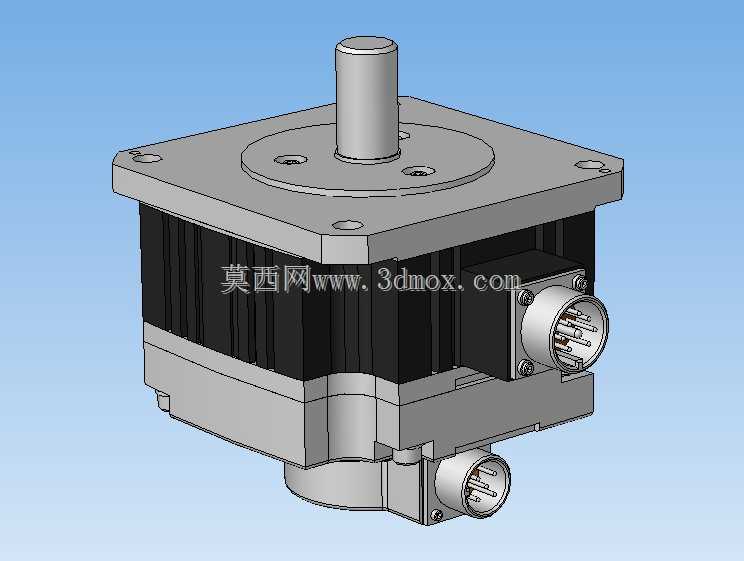

　　可通过键连接传递额定转矩，轴伸长度、轴径公差都严格匹配通用伺服的安装边界，方便用户直接替换同规格常规伺服电机，无需额外修改安装板或者联轴器规格。电机本体外壳采用带散热筋的铸铝结构，沿轴向分布的散热筋可以增大壳体与空气的接触面积，在电机持续额定负载运行时，能快速将定子绕组产生的热量传导散发，避免绕组温升过高导致绝缘老化、转矩降额问题。电机侧部分布两个航空插头接口，分别对应动力供电与编码器信号反馈，接口采用螺纹锁紧结构，在设备存在振动的工况下也能避免接插件松脱导致的信号中断、动力缺相问题，接口的密封圈设计还能阻挡车间内的切削液、粉尘进入电机内部，提升恶劣工况下的运行可靠性。建模过程中，需要重点关注制动器部分的轴向尺寸叠加，

　　因为集成制动器后电机的总长度比同功率无制动伺服更长，在做设备布局时要预留足够的轴向安装空间，避免电机尾部与设备钣金、线槽发生干涉；同时要注意安装法兰的止口尺寸公差，止口与安装板的定位配合需要选用合适的间隙配合公差，既保证电机安装的同轴度，减少轴系运行时的径向跳动，也能方便现场装配时的对位安装。另外，电机的编码器端盖、制动器端盖的连接螺栓排布要做对称设计，保证装配时螺栓锁紧力矩均匀，避免端盖倾斜导致转子转动时出现卡滞、摩擦异响问题。在实际选型应用中，这类带制动的伺服电机除了要核算额定转矩、最高转速、转子惯量与负载的匹配度，还要额外核算制动器的静摩擦转矩是否满足负载锁止需求，比如垂直提升工况下，

　　要保证制动器的保持转矩大于负载折算到电机轴的转矩，留有足够的安全系数，避免长时间锁止时出现滑移。建模时还原的散热筋结构、接插件位置、安装孔位细节，都能为设备布局阶段的干涉检查提供准确的参考，避免后期装配时出现空间不足、接线不便的问题，尤其是在多轴排布的自动化设备中，准确的电机外形模型可以帮助工程师优化走线槽位置、调整相邻轴的安装间距，提升整体设备的空间利用率。
