三菱HG-JR20K1大功率交流伺服电机三维结构

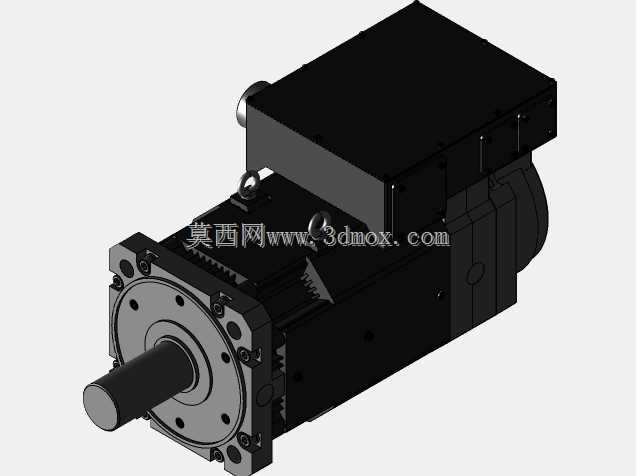

　　这款交流伺服电机的三维结构还原，针对中大型工业装备的高扭矩驱动需求设计，常见应用场景涵盖数控龙门机床的进给轴驱动、大型注塑机的射胶与锁模机构动力输出、重型自动化生产线的输送段精准传动、工业机器人重载关节的动力供给，这类场景普遍要求驱动单元具备低速大扭矩输出能力、高动态响应速度，同时能在长时间连续运行工况下保持稳定的转速与位置控制精度，避免因动力输出波动导致加工或传动误差。从结构设计逻辑来看，模型完整还原了电机本体的定子、转子、输出轴、端盖、接线盒、吊环等核心部件的装配关系，输出端采用法兰式安装结构，法兰端面的定位止口与安装孔位完全匹配对应功率段的通用安装标准，设计时充分考虑了与行星减速机、齿轮箱、负载联轴器的对接兼容性，

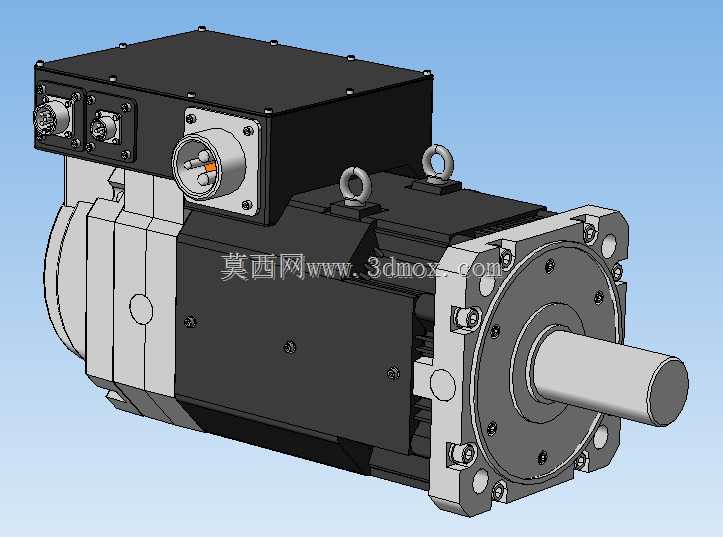

　　输出轴采用带键槽的圆柱轴结构，可通过平键传递大扭矩，避免高负载下轴与连接件出现打滑松脱的问题。电机顶部的吊环结构是针对大重量机体设计的吊装点位，在设备组装或后期维护更换时，可通过吊环完成整机的吊装转运，避免人工搬运带来的安全风险，也能防止吊装过程中磕碰接线端子、编码器等精密部件。机身侧面的接线盒采用独立密封腔体设计，内部预留了动力线、编码器线、制动电阻线的接线端子安装位，腔体与电机本体之间设置密封结构，可阻挡车间环境中的切削液、粉尘进入接线部位，降低线路短路或接触不良的故障概率，接线盒的接口采用标准航空插头形式，与同系列伺服驱动器的线缆接口完全匹配，现场接线时无需额外做转接处理，能减少布线工作量。从安装边界尺寸来看，

　　模型严格按照实物的外形比例构建，机身的径向尺寸、轴向长度、法兰安装孔的中心距、输出轴的直径与伸出长度、接线盒的突出高度都与实物参数一致，在做设备整体布局设计时，可直接将该模型导入装配体，校验电机与周边机架、防护罩、传动部件的干涉情况，提前预判安装空间是否充足，避免实际生产组装时出现空间不足无法装配的问题。电机尾部的编码器安装位结构也做了完整还原，该部位是伺服电机实现闭环控制的核心位置，模型还原了编码器与转子轴的连接结构、编码器外罩的防护结构，设计时该部位采用高精度轴承支撑，可减少转子高速转动时的径向跳动，保证编码器的位置检测精度，进而提升电机的转速控制与位置定位精度。机身外壳采用带散热筋的结构设计，散热筋沿电机轴向排布，

　　可增大外壳与空气的接触面积，在电机长时间高负载运行时，能快速将定子绕组产生的热量传导散发出去，避免电机内部温度过高导致绕组绝缘老化、永磁体退磁等问题，延长电机的连续运行时长与使用寿命。在做结构设计选型时，这类大功率伺服电机通常需要匹配对应的制动单元，模型上也预留了制动器的安装空间，当设备需要垂直轴驱动或者紧急停机快速锁止的工况时，可直接加装失电制动器，无需额外改动电机的安装结构，适配不同工况的使用需求。整个模型的装配关系完全按照实际生产的装配流程构建，各个部件的配合公差、连接方式都符合机械设计的通用标准，结构设计人员可通过该模型拆解了解大功率伺服电机的内部构造逻辑，也可直接用于设备的三维布局设计、运动仿真分析，提前验证电机驱动负载时的运动干涉情况、安装维护的操作空间是否充足，减少实际样机试制时的改造成本。
