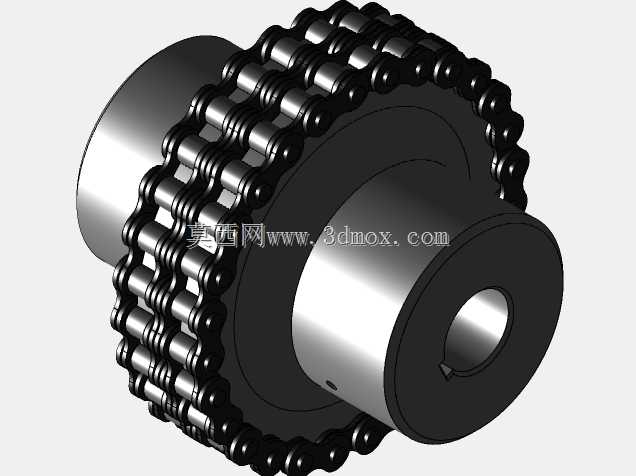

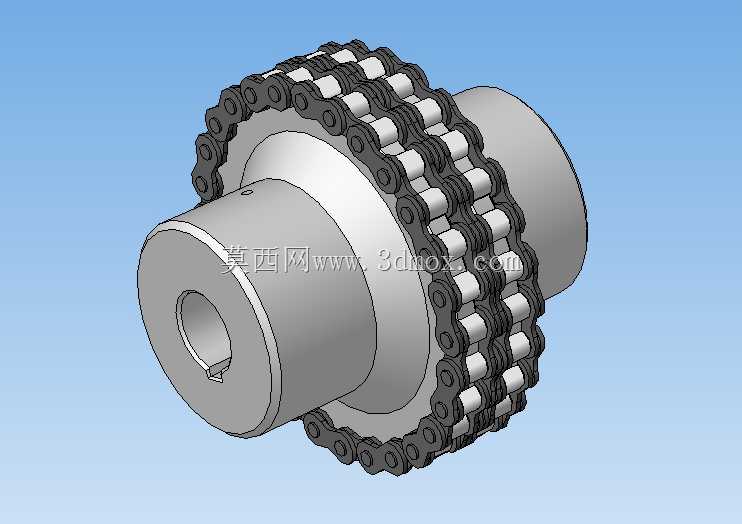

轴径80双排滚子刚性链条联轴器结构

　　在重载传动系统的轴系连接场景中，这类双排滚子结构的刚性链条联轴器，常被应用于矿山输送设备、冶金轧线辅机、重型农机传动箱这类对扭矩传递冗余要求较高的工位，区别于单排链条联轴器，双排链的啮合接触点翻倍，能在同等径向尺寸下传递更大的额定扭矩，同时对两轴安装时的少量径向偏移、角向偏差具备一定的补偿能力，不会像凸缘刚性联轴器那样对安装同轴度提出极高要求，也不会像弹性套柱销联轴器那样存在弹性元件老化、需定期更换易损件的问题。从结构设计逻辑来看，两个半联轴器的外缘加工有与配套双排滚子链节距完全匹配的链轮齿形，齿形参数严格对应链条滚子直径、链节内节内宽尺寸，装配时无需额外的紧固件连接两半轴，只需将双排链条环绕包覆在两个半联轴器的链轮齿上，

　　再用链条接头锁止即可完成主体装配，这种无螺栓径向锁紧的连接方式，让现场拆装维护的效率大幅提升，尤其是在设备排布紧凑、轴向操作空间不足的工位，不用挪动两端连接的主机设备，仅拆卸链条接头就能完成联轴器的分离检修。本次设计的适配轴径为80mm，半联轴器的轴孔加工有标准平键键槽，键槽尺寸对应轴径80的普通平键规格，能满足常规重载轴系的键连接扭矩传递要求，半联轴器的轮毂长度经过匹配计算，既保证轴孔与轴的配合接触长度足够，避免长期运行出现轴孔配合面压溃、键槽滚键的问题，也不会过度增加轴向安装尺寸，适配多数常规减速机输出轴、工作机输入轴的轴伸长度要求。从安装边界来看，这类联轴器的径向最大尺寸由包覆后的链条外径决定，

　　设计时预留了链条与外部防护罩的安全间隙，现场安装时需注意两轴的轴向间隙控制在链条节距允许的浮动范围内，避免运行中链条承受额外的轴向拉力，同时两半联轴器的齿圈端面需保持对齐，偏差不能超过一个链板的厚度，防止双排链出现偏载、单侧链板受力过大提前断裂的问题。在实际工况适配中，这类联轴器适合中低速重载的传动场景，运行线速度一般不超过10m/s，若应用在有粉尘、潮湿的工况，需要配套安装封闭式防护罩，在罩内加注润滑脂来降低链条与链轮齿的磨损，延长整体使用寿命，相比齿式联轴器，它的加工难度更低，不需要加工高精度的内外啮合齿，普通滚齿设备就能完成半联轴器的齿形加工，制造成本更低，备件互换性更强，只要链条节距、排数、齿数匹配，

　　不同厂家生产的同规格半联轴器都能适配通用链条备件，不会出现备件定制周期长影响设备运维的问题。设计过程中需要重点校核链轮齿的接触强度、链条的静拉断安全系数，针对冲击载荷较大的工况，还需要适当放大链条的规格选型冗余，避免启动瞬间的峰值扭矩拉断链板，同时半联轴器的轮毂与齿圈的过渡位置做了圆角处理，减少应力集中，避免长期交变载荷下出现轮毂根部断裂的失效形式。
