短行程交叉滚轮直线导轨结构

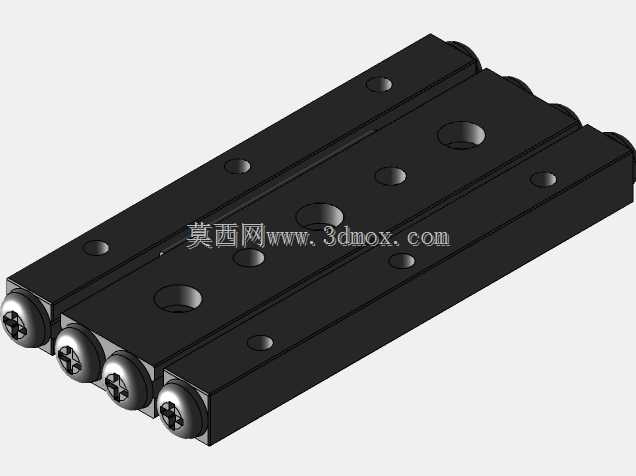

　　在精密滑台、小型检测工位、半导体取放模组这类对安装空间有严格限制的场景里，常规滚珠直线导轨的滑块高度、保持架结构往往会挤占有效行程空间，交叉滚轮结构的线性导轨恰好能填补这类紧凑布局的需求缺口。这款3mm滚柱直径、75mm额定行程的导轨，在设计之初就瞄准了小负载高精度的直线导向场景，整体采用一体化滑轨与滑块的配合结构，没有额外的外置保持架约束，交叉排列的滚轮在V型滚道内交替承受上下、左右方向的载荷，相比同尺寸的滚珠导轨，接触形式从点接触变为线接触，刚性表现提升明显，在频繁启停的短行程往复运动中，不会出现滚珠蠕动带来的回程间隙波动。从安装边界来看，导轨本体采用沉头孔安装方式，安装孔沿导轨长度方向等距分布，

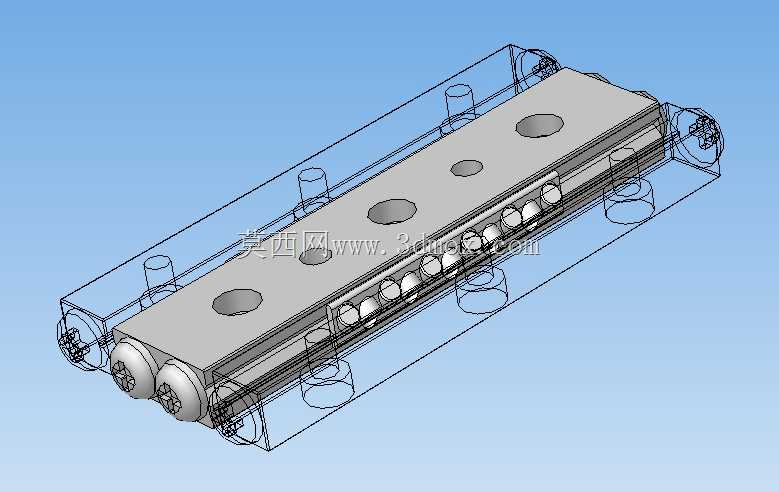

　　沉头深度完全覆盖常规内六角螺丝的头部高度，安装后螺丝顶面不会突出导轨基准面，不会对滑块运动造成干涉；滑块顶面同样设置了四个均布的螺纹安装孔，孔位间距匹配常规小型工装、检测探头、微型气动滑台的安装孔距，不需要额外加工转接板就能直接固定负载，大幅缩减装配环节的加工工作量。设计过程中，滚道的V型角度经过反复校核，选用90度对称V型结构，既能保证滚轮与滚道的接触线均匀分布，又能让滚轮在滚动过程中自动对中，抵消一部分安装面平行度误差带来的侧向力，降低对安装基面的加工精度要求，普通铣削加工的安装面就能满足使用需求，不需要额外的磨削工序来提升基面平面度。滚轮的交叉排列方式采用相邻滚轮轴线90度交错布置，每一组滚轮分别承受垂直方向、水平方向的载荷，

　　无论负载是垂直下压、水平侧推还是存在一定的倾覆力矩，都有对应的滚轮组承受载荷，不会出现局部滚道空载导致的滑块窜动。在实际使用场景中，这类导轨常被用在视觉检测设备的镜头调焦滑台、小型点胶机的Z轴升降导向、实验室精密取样装置的直线运动工位，这类场景的共同特点是行程不长、负载不大，但对运动的平稳性、重复定位精度有较高要求，同时设备内部空间紧凑，无法容纳大尺寸的标准导轨副。导轨的两端设置了限位挡块结构，挡块与滑块端面的接触位置加装了缓冲垫，当滑块运动到行程端点时，缓冲垫能吸收撞击能量，避免刚性碰撞导致的滚轮移位、滚道压痕，延长导轨的使用寿命。滑块侧面没有突出的密封端盖结构，整体宽度与导轨宽度保持一致，在多根导轨并排布置的场合，

　　相邻导轨之间的间距可以压缩到很小，不会出现端盖互相干涉的问题，适合多轴并排的密集布局场景。滚道的润滑槽设计在V型面的根部，润滑脂可以沿着滚轮的滚动面均匀铺展，不会因为短行程往复运动导致润滑脂被挤出滚道，日常维护只需要定期在润滑槽位置补充少量润滑脂即可，不需要复杂的维护操作。从受力特性来看，这款导轨的额定动载荷匹配小负载工况，在100N以内的负载下，额定寿命能满足一般自动化设备3-5年的使用需求，对于负载更小的检测、调焦类工位，寿命还能进一步提升。设计时还考虑了不同安装方向的适配性，无论是水平安装、垂直安装还是侧装，交叉滚轮的预紧结构都能保持稳定的预紧力，不会因为安装方向变化导致滑块松动、间隙变大，预紧力的调整通过导轨侧面的微调顶丝实现，装配时可以根据实际负载情况调整预紧力大小，在精度要求高的工位可以适当加大预紧力提升刚性，在需要低阻力运动的工位可以减小预紧力降低驱动负载。导轨的基准面设置在导轨的单侧长边，装配时只需要将基准面靠紧安装基面的定位边，就能保证导轨的直线度，不需要反复打表调整，大幅提升装配效率。滑块的运动阻力非常均匀，整个行程范围内的阻力波动不超过15%，搭配小型步进电机或者音圈电机就能实现平稳驱动，不会出现低速爬行的问题，适合微米级进给的精密运动场景。
