康茂胜集成导轨紧凑型气缸结构设计

　　在自动化生产线的工位布局中，气动执行元件的安装空间往往被周边的工装夹具、检测传感器、输送机构挤压得十分局促，传统分离式气缸搭配外置直线导轨的安装方案，不仅需要额外设计转接安装板、反复校准气缸活塞杆与导轨的平行度，还会占用大量Z向与X向的安装空间，在小行程、高负载侧向力的工位上，这种分体式结构的安装累计误差还会导致活塞杆受径向力磨损，缩短密封件使用寿命。这款集成导轨的气缸，正是针对这类紧凑安装场景开发的气动执行元件，将导向导轨与气缸缸体做了一体化集成设计，从根源上省去了外置导轨的安装校准工序，也大幅压缩了元件整体的安装边界。

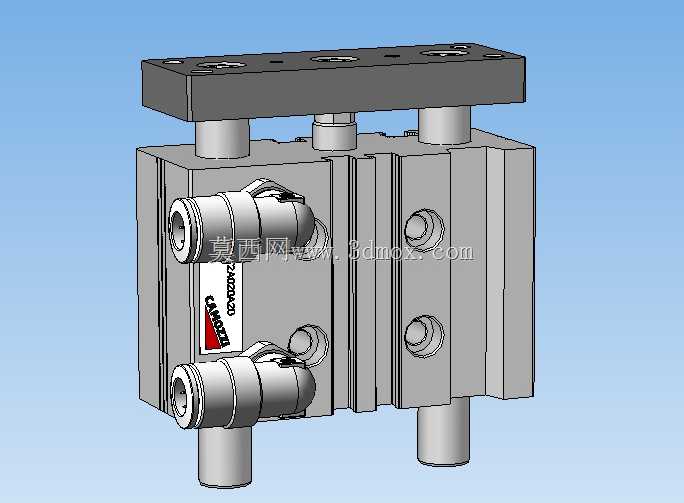

　　从结构设计逻辑来看，这款气缸将两根平行的导向导柱直接集成在缸体内部，导柱与顶部的负载安装板刚性连接，活塞的输出力直接作用在安装板中心位置，两根导柱对称分布在活塞两侧，可直接承受工位上的侧向负载与扭转力矩，不需要额外加装导向附件。缸体采用硬质阳极氧化铝合金材质，既保证了缸体的结构强度，又控制了元件整体重量，适配轻量化工装的设计需求。气口采用侧面横向布置的快插接口，接口位置做了内凹防护设计，避免安装过程中磕碰损坏接头，也减少了气管弯折的空间占用，气管走线可以紧贴缸体侧面布置，不会干涉周边其他元件的安装。

　　实际选型应用中，这款气缸的安装边界十分规整，整体为方正的块状结构，底部与侧面都预留了标准安装孔位，既可以从底部用螺栓穿过安装孔固定在设备基板上，也可以从侧面锁付固定在立式安装板上，适配不同方向的安装需求。顶部的负载安装板预留了多组标准螺纹孔，可直接安装小型吸盘座、夹爪、压装头等执行末端，不需要额外加工转接板，减少了设计环节的出图量与加工成本。导柱与缸体之间采用自润滑轴承配合，长期往复运行不需要额外加注润滑脂，维护成本极低，适配电子装配、小件搬运、轻量压装、工位挡停等常见的自动化工位场景。

　　在设计细节上，缸体的密封结构采用了双向耐磨密封圈，可适应0.1-0.7MPa的常规气动工作压力，运行过程中活塞两侧的气腔密封可靠，不会出现内泄导致的推力不足问题。导柱的伸出端做了防尘圈设计，可阻挡车间环境中的粉尘、切削碎屑进入导套内部，避免导柱表面拉伤，适配一般工业车间的使用环境。缸体表面的标识清晰标注了气路方向，安装时不需要反复核对气路接口，可快速完成气管接驳。对比同行程的普通气缸加外置导轨的组合方案，这款集成导轨气缸的整体安装长度可缩短30%以上，安装面的平面度公差由一体化加工保证，不需要现场校准平行度，可大幅缩短设备的装配调试周期，也避免了长期运行后因安装螺丝松动导致的导轨与气缸不同心问题，运行稳定性更有保障。

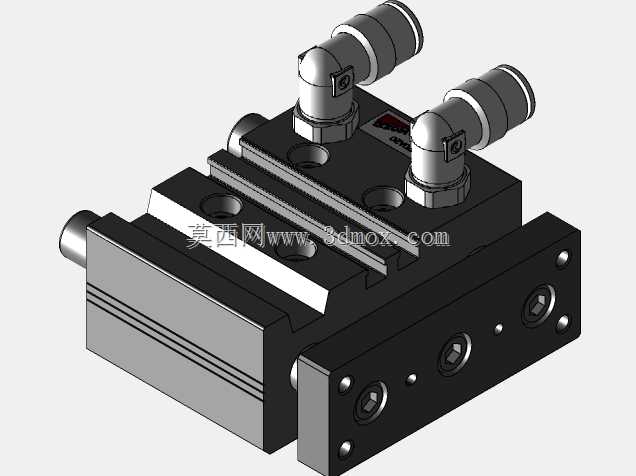

　　从三维建模的角度来看，这款气缸的所有安装孔位、接口尺寸、外形轮廓都按照实物1:1还原，在做设备整体布局设计时，可以直接调用该模型进行空间干涉检查，提前验证安装板、气管、周边传感器的布置空间，避免实际装配时出现空间不足的问题。模型还原了缸体的所有细节特征，包括快插接头的外形、安装板的螺纹孔位置、导柱的伸出长度，可直接用于生成工程图的安装示意，也可以作为气动系统选型的直观参考，帮助设计人员快速判断该元件是否适配当前工位的负载与空间要求。在轻载高速往复的工位上，这类集成导轨气缸的响应速度更快，因为运动部分的重量比分体式结构更轻，往复运行的惯性更小，可适配更高的动作频率，在小件分拣、快速压装等对节拍有要求的工位上优势十分明显。
