80mm轴径增扭型安全联轴器结构

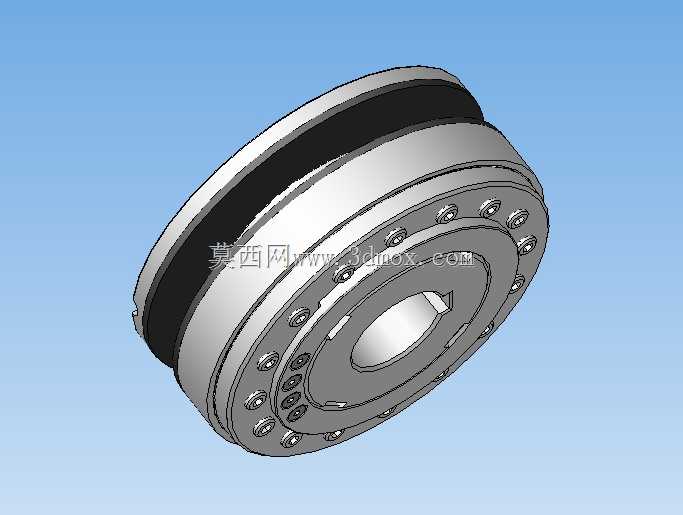

　　在重载输送线、矿山破碎给料、冶金轧机辅传这类存在冲击载荷、意外卡滞风险的传动场景中，常规刚性联轴器无法在过载时切断动力传递，很容易造成电机烧损、齿轮断齿甚至传动轴扭断的恶性设备故障，这款适配80mm轴径的增扭式安全联轴器，正是针对这类中重载传动工况的过载防护需求设计。从结构设计逻辑来看，这款联轴器没有采用传统安全销剪断式的一次性防护结构，而是通过端面多组螺栓预紧的摩擦副结构实现扭矩传递，中间的黑色摩擦层是核心传力单元，通过周向均匀布置的锁紧螺栓调整预紧压力，就能精准设定联轴器的打滑扭矩阈值，当传动系统的负载扭矩超过设定值时，主从动端会通过摩擦副的相对滑动卸除冲击载荷，避免核心传动件受刚性冲击损坏，相比剪切销式结构，

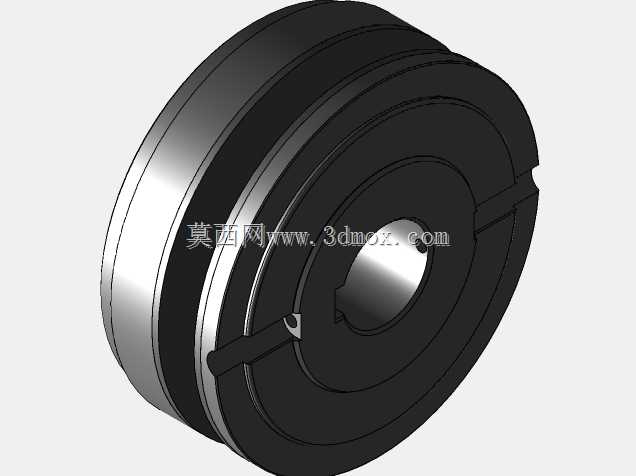

　　过载后无需更换易损件，负载恢复正常后可自动恢复扭矩传递，大幅降低故障停机后的维护成本。从安装边界来看，这款联轴器的内孔适配直径80mm的传动轴，孔内设计有标准键槽，可通过平键实现与轴的周向固定，安装时无需对现有传动端的轴伸尺寸做非标修改，可直接替换同规格的刚性凸缘联轴器，整体为盘式回转结构，径向尺寸紧凑，轴向安装长度短，不会额外占用过多传动链的安装空间，适合改造项目中原有安装空间受限的场景。实际选型应用时，需要根据传动系统的额定工作扭矩、电机最大输出扭矩、负载端的冲击系数综合调整摩擦副的预紧力，预紧螺栓的拧紧力矩需要按对角顺序逐步加载，保证整个摩擦端面的压力分布均匀，避免局部压力过大导致摩擦片异常磨损，

　　或是局部压力不足导致额定扭矩下出现打滑丢转的问题。日常运维中，这类摩擦式安全联轴器不需要频繁拆解维护，只需要在设备定检时检查螺栓预紧力是否出现衰减、摩擦片是否存在过度磨损即可，相比钢珠式、滚柱式的扭矩限制器，这款结构的抗污染能力更强，在多粉尘、有少量油污的冶金、矿山车间环境中也能稳定工作，不会因为粉尘进入啮合面导致扭矩阈值漂移或是卡滞无法脱开。从传动特性来看，增扭设计的摩擦副结构相比同外径的普通摩擦式安全联轴器，可传递的额定扭矩提升30%左右，不需要放大联轴器的外径规格就能满足中重载传动的扭矩需求，在保证过载防护能力的同时，尽可能压缩了联轴器的整体体积，降低了回转件的转动惯量，减少传动系统启动、换向时的惯性冲击。

　　安装时需要保证主从动轴的同轴度误差控制在允许范围内，虽然联轴器本身具备一定的径向、角向补偿能力，但过大的同轴度误差会导致摩擦片偏磨，缩短摩擦片使用寿命，同时会造成传动过程中的振动异常，影响整个传动链的运行稳定性。这款联轴器的从动端法兰可直接对接减速机输入轴、链轮、带轮等传动部件，法兰端的连接螺栓孔采用周向均布设计，适配标准的连接件规格，不需要额外加工非标转接法兰，能大幅缩短现场安装调试的周期。在过载打滑的过程中，摩擦副会产生一定的热量，因此在连续打滑工况较多的场景中，需要考虑联轴器周边的通风散热条件，避免摩擦片长时间高温出现摩擦系数衰减，导致扭矩传递能力下降。对于传动系统存在频繁正反转、启动冲击大的工况，可适当将打滑扭矩阈值调整为额定工作扭矩的1.2-1.5倍，既可以过滤正常工况下的瞬时冲击，避免联轴器误打滑影响生产，又能在出现刚性卡滞的极端工况下及时卸荷，保护后端的核心传动部件。
