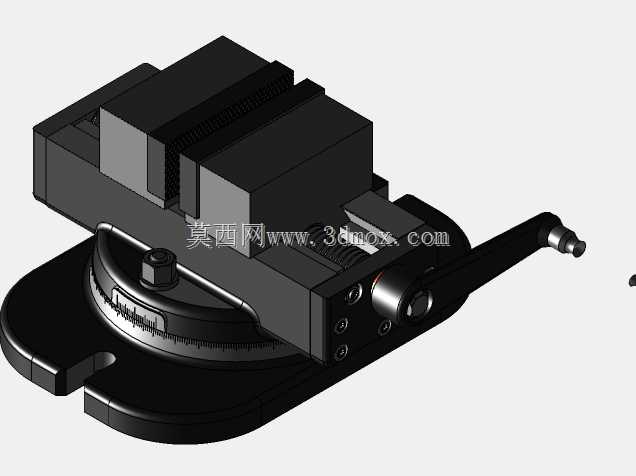

带工件定心功能100mm行程机械虎钳

　　在常规铣削、钻削、磨削等机加工工序里，工件装夹的同轴度、重复定位精度一直是影响批量加工合格率的核心因素，这款带工件定心结构的机械虎钳，正是针对轴类、对称结构类零件的装夹痛点做的定向结构优化，最大夹持范围覆盖100mm尺寸区间，适配普通立式铣床、台式钻床、小型加工中心以及钳工工位的日常装夹需求。和普通平口虎钳的单侧活动钳身结构不同，这款虎钳采用双向同步对中的钳口驱动逻辑，转动驱动丝杠时两侧钳身会以钳体中心为基准做等距位移，不需要操作人员反复敲打工件找正中心，装夹对称零件时的定心精度可以控制在0.02mm以内，能有效减少找正辅助时间，尤其适合批量加工带中心孔、同轴度要求的轴套类、方块类零件，也能配合分度头完成等分结构的加工装夹。

　　从结构设计逻辑来看，这款虎钳的钳体采用整体式铸铁基座，导轨面做了磨削加工处理，钳身滑动配合间隙可以通过侧边的镶条调整，长期使用出现磨损后不需要整体更换部件，只需要微调镶条压紧螺丝就能恢复配合精度，维护成本更低。钳口部分做了可更换式设计，标配的平钳口适合装夹已加工的光面工件，也可以根据加工需求更换V型钳口、软钳口，装夹毛坯件或者异形件时不会夹伤工件已加工表面，也能提升异形工件的装夹稳定性。驱动丝杠采用梯形螺纹传动，具备自锁特性，装夹工件时不需要额外的锁紧机构就能保持足够的夹紧力，加工过程中不会因为切削振动出现钳口松动、工件位移的问题，丝杠两端配置了铜质衬套，降低转动阻力的同时也能提升耐磨性能，

　　频繁开合钳口的工况下也能保持较长的使用寿命。安装边界方面，这款虎钳的基座底部预留了标准的T型槽安装位，和常规机床工作台的T型槽尺寸完全适配，可以通过T型螺栓直接固定在机床工作台上，也可以配合回转底座使用，调整装夹角度完成斜面、斜孔的加工工序，不需要重新拆装虎钳本体。钳身的最大开口尺寸为100mm，闭合状态下钳口的平行度、垂直度公差均符合机加工夹具的通用精度要求，夹持工件时钳口受力均匀，不会出现单侧翘起、夹持力不均的问题，针对小型零件的精密加工场景，也可以在钳口上加装定位挡块，实现工件的快速定位装夹，进一步提升批量加工的效率。在钳工手工修配、零件划线的工位上，这款定心虎钳也能发挥作用，双向对中的结构可以快速找到工件的中心基准，

　　划线时不需要反复测量找正中心位置，手工锉修、钻孔时工件的定位基准更统一，修配后的零件对称度更容易保证。和液压、气动类的动力虎钳相比，这款纯机械结构的定心虎钳不需要外接动力源，安装使用的限制更少，不管是生产车间的机加工工位，还是工具维修间的钳工工位，甚至是实训教学的实操工位都能适配，结构简单可靠，故障点少，日常只需要定期在丝杠、滑动导轨面加注润滑脂就能维持正常使用，不需要复杂的维护保养流程。针对薄壁类对称零件的装夹，这款虎钳的双向同步夹紧方式可以让工件两侧受力均匀，不会出现单侧夹紧导致的工件变形问题，装夹薄壁环形、薄壁壳体类零件时，能有效降低装夹变形带来的加工尺寸超差风险。钳体的排屑结构做了简化设计，钳身滑动面的侧边预留了排屑间隙，加工产生的铁屑不会大量堆积在滑动导轨面内，清理时只需要用毛刷扫去表面积屑即可，不会因为铁屑卡滞导致钳身滑动不畅、夹紧力不足的问题。
