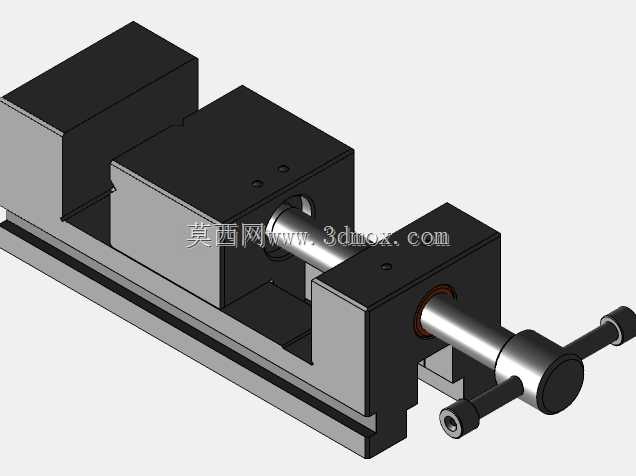

小型金属加工用迷你夹持虎钳结构

　　日常做小型精密零件的台钳作业时，常规台虎钳往往体积过大，占用工作台面过多空间，对于小尺寸的金属工件、手工修配、精密打磨这类作业场景，适配性并不理想，这款迷你虎钳就是针对这类轻量夹持需求设计的小型夹持工装。从实际使用场景来看，它可以固定在小型工作台、家用维修台面、教学实训台面上，完成小零件的锉削、钻孔定位、小件粘接、精密零件拆装、小型工件打磨去毛刺等作业，尤其适合模型制作、小件五金维修、电子元器件辅助夹持、首饰加工这类对夹持空间要求不高，但需要稳定夹持力的作业场景。

　　在功能设计上，这款迷你虎钳保留了传统虎钳的核心夹持逻辑，通过丝杆传动带动活动钳身相对固定钳身做直线位移，实现钳口的开合调节，钳口位置预留了防滑齿结构，夹持金属工件时可以避免工件受力打滑，同时钳口的开合行程适配小型工件的夹持范围，既可以夹持厚度几毫米的薄片金属件，也能满足常规小型块状零件的夹持需求。和大型台虎钳不同，这款迷你虎钳的整体结构做了轻量化处理，没有冗余的加强结构，整体重量控制在适合便携移动的范围，既可以通过底部的固定结构锁死在台面上做固定作业，也可以临时夹持在不同厚度的工作台边缘，满足临时作业的快速装夹需求。

　　从设计思路层面，这款虎钳在建模时优先考虑了结构的易加工性，所有零件都采用常规机加工即可完成的结构，没有复杂的曲面或者特殊工艺要求，固定钳身和活动钳身采用铸铁或者硬质铝合金加工即可满足强度需求，丝杆采用标准梯形螺纹，传动阻力小，具备一定的自锁能力，夹持工件时不会因为反向受力导致钳口松脱。钳身的导向结构采用内嵌式导轨配合，活动钳身移动时不会出现偏摆，保证两个钳口始终保持平行，避免夹持工件时出现受力不均、工件翘起的问题。安装边界上，这款虎钳的整体底座尺寸控制在极小的范围，不会占用过多工作台面，底部的固定夹口可以适配不同厚度的台面，从几毫米厚的木质实训台到十几毫米厚的金属工作台都可以稳定固定，钳身的最大开口距离满足小型零件的夹持需求，整体高度较低，作业时工件的重心靠近台面，打磨、锉削时不会出现明显的晃动，作业稳定性更好。

　　在实际使用的细节设计上，钳口的夹持面做了平直处理，对于需要高精度平行夹持的零件，也可以通过加装软钳口的方式，避免夹伤工件表面，满足铜件、铝件这类软质金属零件的夹持需求。丝杆的末端设计了适合手动施力的摇臂结构，不需要借助额外的加力杆，手动即可提供足够的夹持力，既不会因为夹持力过大导致薄壁零件变形，也能保证常规作业下工件不会移位。整体结构没有多余的外露零件，日常维护只需要定期给丝杆和导向面添加润滑脂即可，长期使用也不会出现卡顿问题。对于三维建模从业者来说，这款模型的结构完整还原了迷你虎钳的装配关系，所有配合面的公差预留都符合实际加工要求，可以直接作为小型工装设计的参考，也可以用于教学场景下的工装结构演示，帮助初学者理解丝杆传动、钳身导向、夹持受力这类基础机械结构的设计逻辑。不同于大型工业虎钳的重载设计，这款迷你虎钳的所有结构都围绕轻量、便携、小空间作业的需求做了优化，在保证基础夹持功能的前提下，尽可能压缩了整体体积，让它可以适配更多非工业场景下的小型夹持作业需求，不管是个人DIY、教学实训还是小型维修工位，都能发挥对应的夹持作用。
