带制动功能的HG-JR12K1MB交流伺服电机

　　在自动化产线的重载工位、数控机床的进给轴传动、大型桁架机械手的升降驱动这类需要精准位置控制且断电后必须锁止位置的场景中，带制动器的交流伺服电机是核心驱动执行部件，这款HG-JR12K1MB型号的伺服电机，正是针对中大功率驱动需求开发的集成制动单元的驱动产品。从实际工程应用的角度看，这类集成制动器的伺服电机，核心解决的是垂直轴、倾斜轴等重力负载工况下的断电防坠问题，同时也能在设备急停时快速锁止输出轴，避免负载位移引发的设备碰撞、工件报废甚至安全事故，相比外置制动器的安装方案，集成式设计大幅缩减了传动链的轴向尺寸，减少了额外的安装支架、联轴器等配套零件的采购与装配工作量，也降低了外置制动单元安装不同心带来的轴系振动、制动片偏磨等故障概率。

　　从结构设计思路来看，这款电机采用了经典的分体式端盖布局，输出轴端采用高精度角接触轴承组支撑，能够承受径向与轴向的复合负载，适配皮带轮、齿轮、联轴器等多种传动连接方式，输出轴的轴径、键槽尺寸完全符合对应功率段伺服电机的行业通用安装规范，能够直接替换同规格的其他品牌同功率带制动伺服电机，无需修改设备的安装法兰孔位、轴连接尺寸。电机本体的壳体采用带轴向散热筋的一体式铸铝结构，既保证了壳体的结构刚性，在高速运行时能够通过散热筋增大与空气的接触面积，配合后端盖处的内置散热风扇形成定向风道，带走定子绕组、制动单元工作时产生的热量，避免长期高负载运行下的绕组过热退磁、制动线圈烧损等问题。

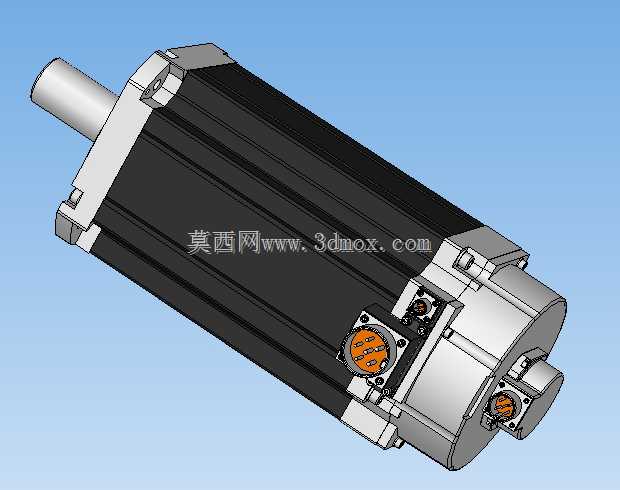

　　集成的制动器单元布置在电机非输出轴端，采用失电制动的设计逻辑，即设备正常供电运行时，制动线圈通电产生电磁吸力吸合衔铁，制动摩擦片与制动盘完全脱开，输出轴可以无阻滞转动；当设备断电、急停或者驱动系统触发制动保护时，制动线圈断电，内置的弹簧组会快速推动衔铁压紧摩擦片，通过摩擦力锁止输出轴的转动，制动扭矩的设计值完全匹配电机的额定输出扭矩，能够保证额定负载下的锁止可靠性，不会出现负载滑移的问题。电机的接线单元采用两个独立的航空插座布局，分别对应动力绕组接线与编码器、制动器的控制接线，插座处带有橡胶密封垫与防松卡扣，能够达到IP65的防护等级，适配有切削液飞溅、粉尘较多的车间加工场景，避免接线端子进灰、进液引发的短路故障。

　　在安装边界尺寸上，这款电机的安装法兰采用方形法兰设计，法兰止口的尺寸、安装孔的中心距都严格遵循对应功率段伺服电机的通用安装标准，电机本体的径向最大尺寸控制在合理范围内，不会在安装时与设备的周边结构产生干涉，轴向总长度因为集成了制动单元，比同功率不带制动的电机长出约五分之一，在做设备结构设计时需要预留出对应的轴向安装空间，尤其是非输出轴端需要预留出接线插头的插拔空间，方便后期维护时的接线操作。输出轴的轴向伸出长度、键槽的宽度与深度都做了标准化设计，配套的联轴器、带轮等传动件可以直接选用标准件，无需额外做轴加工。编码器采用高分辨率的绝对值编码器，断电后能够记忆当前的轴位置，设备重新上电后不需要做回零操作，能够大幅缩短设备的启动准备时间，尤其适合长行程的自动化输送、大型加工中心等回零路径较长的应用场景。

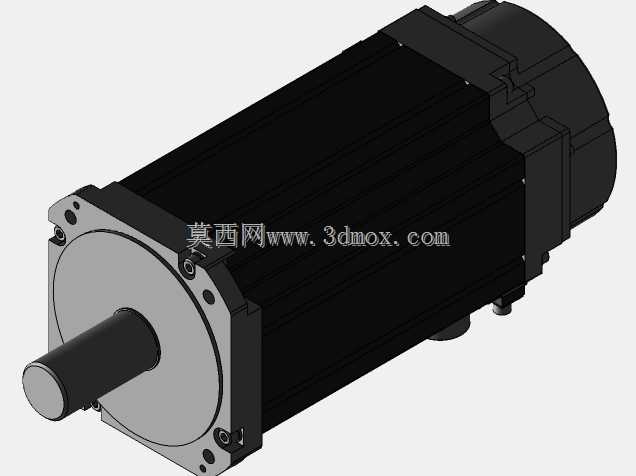

　　从实际使用的特性来看，这款电机的低速扭矩输出平稳，在1rpm的低转速下依然能够输出稳定的额定扭矩，不会出现低速爬行的问题，适配精加工进给、精密位置定位等对低速稳定性要求高的工况；动态响应速度快，内置的转子采用高磁能积的稀土永磁材料，转子惯量经过优化匹配，能够快速跟随驱动系统的速度、位置指令，加减速时间短，适合频繁正反转、快速启停的高速分拣、包装等工位。制动器的响应时间控制在毫秒级，急停触发后能够快速锁止轴系，避免负载出现过大的滑移距离，在垂直升降类工况中，能够将断电后的下滑距离控制在允许的安全范围内，满足设备的安全设计规范。在做三维建模选型时，这款模型完整还原了电机的所有外部结构特征，包括散热筋的尺寸、接线插座的位置与外形、安装法兰的孔位、输出轴的键槽细节，能够直接导入到设备的整体装配模型中做干涉检查、安装空间校核，也可以用来生成工程图中的安装尺寸标注，不需要设计师再手动测绘电机的外形尺寸，大幅缩短结构设计阶段的选型建模时间，避免因为尺寸测绘错误导致的后期安装干涉问题。
