三菱HG-JR12K1M大功率交流伺服电机结构

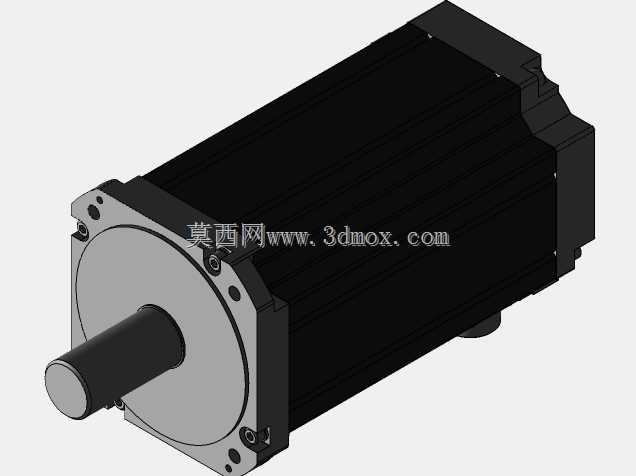

　　这款交流伺服电机的三维结构还原，完全围绕工业现场高刚性传动场景的实际安装需求搭建，做结构设计时最先考虑的是重载工况下的安装适配性，输出轴采用标准圆柱轴伸带键槽的结构，能直接和高刚性联轴器、行星减速机输入端配合，避免大扭矩输出时出现轴连接打滑的问题，轴伸的径向跳动公差按照伺服系统最高精度等级设定，适配数控机床进给轴、大型龙门设备直线传动、重型机械手关节驱动这类对传动精度有严苛要求的场景。

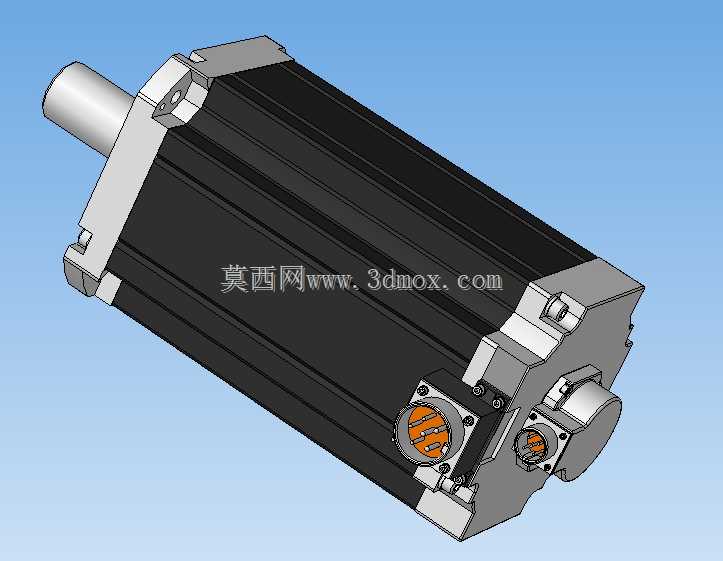

　　从机身结构来看，定子外壳采用带轴向散热筋的方形截面设计，和传统圆形伺服电机相比，方形外壳的安装贴合面更大，不管是卧式脚座安装还是法兰立式安装，都能和设备安装板保持更大的接触面积，降低高速运行时的机身振动，散热筋的走向顺着电机轴向排布，配合设备内部的冷却风流，能把定子绕组运行产生的热量快速导出，长时间额定负载运行时也能把绕组温升控制在绝缘等级允许的范围内，避免高温导致的磁钢退磁问题。尾端的编码器安装腔做了独立的密封结构，和定子腔体完全隔开，能防止装配或者现场维护时的油污、金属碎屑进入编码器内部，损坏码盘或者读头，编码器侧的出线采用航空插头结构，两个不同针脚的接插件分别对应动力电源输入和编码器信号反馈，接插件的安装位置做了下沉式设计，安装后插头不会突出电机尾端的安装轮廓，避免设备运动时线缆被周边结构剐蹭。

　　做三维建模的时候，所有安装孔位的位置度、轴伸的配合尺寸、接插件的安装空间都严格按照实物的安装边界还原，法兰安装面的止口尺寸公差按照过渡配合设定，设计设备安装板的时候可以直接参考模型的止口尺寸做定位凸台，不需要额外做适配调整。机身的出线方向预留了足够的线缆弯曲半径，不管是左侧、右侧还是尾端出线，都不会和周边的设备结构产生干涉，电机尾端还预留了制动器的安装空间，这款基础结构可以直接拓展带抱闸的版本，适配垂直传动轴的断电制动需求，不需要重新改动机身的主体结构。

　　在实际设备选型搭配时，这款大功率伺服电机适合搭配高响应的伺服驱动器，用在需要大扭矩输出、高动态响应的场合，比如大型注塑机的开合模轴、自动化生产线的重型输送辊道驱动、大型折弯机的后挡料传动，模型里还原的所有外部结构尺寸都可以直接用来做设备的布局干涉检查，设计阶段就能提前排查安装时可能出现的空间冲突，比如接插件插拔需要的操作空间、电机散热需要的周边间隙、输出轴连接部件的轴向尺寸预留，不需要等到实物到场再做结构调整，能大幅缩短设备的设计迭代周期。

　　从内部结构的布局逻辑来看，转子采用内嵌式磁钢结构，高速运行时的磁钢固定可靠性更高，能承受更高的加减速扭矩，定子绕组的排布方式按照短节距集中绕组设计，能降低绕组的铜损，提升电机的运行效率，前后端盖的轴承室采用同轴度一次加工成型的结构，保证前后轴承的同轴度，降低转子高速旋转时的轴承温升，延长轴承的使用寿命。模型里虽然只展示了外部装配结构，但所有外部接口的尺寸都和实物完全一致，不管是做设备的整体装配仿真，还是做电机安装支架的结构设计，都可以直接调用这个模型进行配合，不需要反复核对二维图纸的尺寸，能有效减少设计阶段的尺寸错误。
