集成杆导向结构双气缸气动执行元件

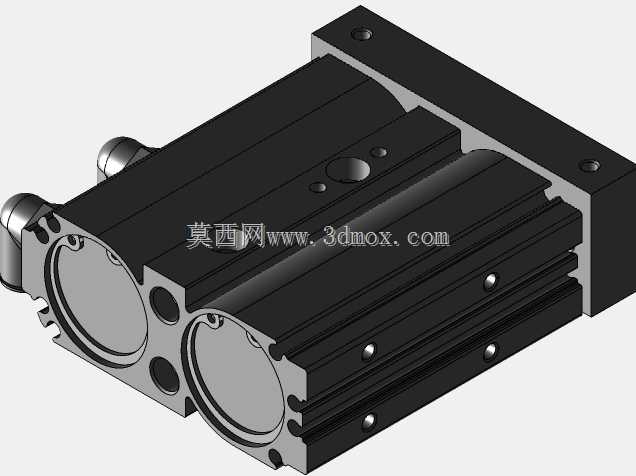

　　在自动化产线的气动执行环节，普通气缸往往因为活塞杆受侧向力出现杆体弯曲、密封件偏磨的问题，尤其是在小行程、需要直接搭载负载做直线推送的工位，额外加装导向组件不仅会占用更多安装空间，还会因为装配累计误差影响执行精度，这款集成杆导向的双气缸，就是针对这类场景做的一体化设计方案。从结构上看，这款气缸将两根平行的活塞杆与顶部的负载安装板做成了刚性连接结构，缸体本身集成了高精度的导向套，不需要用户额外搭配直线导轨或者导柱组件，就能直接承受一定程度的侧向载荷，在3C电子零部件的压装、轻工包装线的物料推送、小型工装夹具的夹紧对位这类工位上，能直接省掉导向机构的设计和装配步骤，压缩设备的整体设计周期。它的双缸并列结构，相比同缸径的单杆气缸，

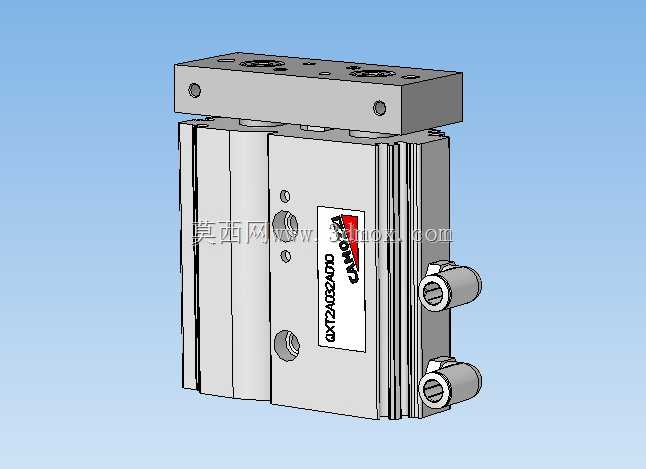

　　输出推力提升了近一倍，同时两个活塞杆的平行布局，让整个执行元件的抗扭转性能远优于普通单杆气缸，在推送扁平类工件、需要保持负载平面度的场景下，不会出现活塞杆转动导致的工件偏移问题。缸体侧面预留的两个气口采用了侧向布局，在安装空间高度受限的场合，不需要在缸体轴向预留气管接头的安装空间，能适配更紧凑的设备安装位，顶部的安装板上加工了多组标准安装螺纹孔，孔位间距符合通用气动元件的安装规范，能直接匹配市面上常见的气动附件、工装压头的安装尺寸，不需要额外做转接板加工。设计过程中，导向套的长度做了针对性优化，在全行程伸出状态下，活塞杆和导向套的配合长度依然能保持足够的支撑比例，避免因为导向长度不足出现的活塞杆点头问题，

　　缸体的密封结构采用了双向唇形密封，在常规0.1-0.8MPa的工作气压范围内，能保证长期运行无泄漏，同时缸筒和端盖的连接采用了拉杆式内藏结构，整个缸体外壁没有突出的拉杆或者紧固件，在狭小空间内安装时不会和周边设备结构发生干涉。从安装边界来看，这款气缸的整体外形为规整的长方体结构，四个角的安装孔为通孔设计，既可以从顶部穿螺栓固定，也可以从缸体底部做反向安装，适配不同的设备布局需求，缸体侧面的标签位置预留了足够的平面，方便设备运维人员做工位标识粘贴，不会因为缸体曲面导致标识脱落。在实际选型应用中，这类集成导向的双气缸尤其适合行程在10-100mm区间的短行程往复运动场景，比如流水线的挡料工位、小型零件的检测对位工位、

　　工装夹具的快速夹紧工位，相比普通气缸加独立导柱的组合方案，它的整体厚度能减少30%以上，整体重量也更轻，在移动负载的设备上，比如横移机械手的末端执行机构，能降低运动部件的惯量，提升设备的运行速度和定位稳定性。建模过程中，所有的安装孔位、气口螺纹尺寸、外形公差都按照实物的实际装配尺寸做了还原，缸体内部的活塞、密封件的位置也做了准确的表达，在做设备整体装配仿真的时候，能直接模拟气缸的全行程运动，检查运动过程中和周边结构的干涉情况，不需要再对模型做二次修整。气口的螺纹规格采用了通用的气动管接头标准，选型时直接匹配常规的快插接头即可，不需要做特殊的接头定制，顶部安装板的螺纹孔深度也做了准确标注，设计工装压头的时候可以直接参考孔深确定螺栓长度，避免因为螺栓过长顶到气缸内部结构造成设备故障。
