300mm行程左置驱动线性传动模组

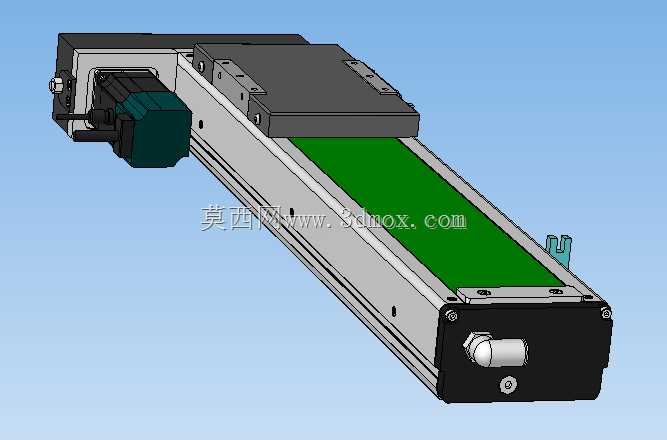

　　这款左置电机驱动的线性传动模组，核心有效行程设定为300mm，在3C电子小件装配、实验室小型检测工位、轻载物料定点转运场景中适配性极强，刚好覆盖多数桌面级自动化设备的短行程往复运动需求，不会因为行程冗余造成安装空间浪费，也不会因为行程不足无法覆盖工位作业范围。从结构布局来看，驱动单元布置在模组本体左侧，这种侧置驱动的设计能大幅压缩模组轴向的安装长度，对于设备内部安装空间局促、轴向尺寸受限的布局场景非常友好，相比端部直连驱动的同行程模组，轴向占用长度可缩短一个电机机身的尺寸，给设备其他功能组件留出更多排布空间。模组本体采用铝型材作为基座主体，型材本身的截面惯性矩经过选型校核，在300mm行程下满负载运行时，

　　滑台伸出至行程末端的挠度可控制在0.05mm以内，能满足多数需要稳定定位精度的作业场景需求，型材两侧自带的安装槽道可直接通过T型螺栓完成与设备机架的固定，不需要额外加工安装转接板，能减少现场安装的加工工序。滑台部分采用钢板加工成型，表面预留了多组标准螺纹安装孔，可直接搭载气动夹爪、视觉检测相机、小型点胶阀等末端执行元件，孔位排布兼容主流的小型自动化执行件安装尺寸，不需要额外设计转接法兰就能完成组件固定。传动部分采用同步带传动结构，相比丝杆传动的同规格模组，同步带传动的运行速度更高，空载最高线速度可达到1m/s以上，适合需要快速往复移位、对定位精度要求在0.1mm级别的作业场景，同时同步带传动本身具备一定的缓冲能力，

　　在快速启停时不会产生刚性冲击，能延长末端搭载元件的使用寿命。导向部分采用内嵌式双直线导轨结构，导轨预压等级设定为轻预压，既能消除导轨间隙保证运动平稳性，又不会因为预压过大造成运行阻力升高、驱动负载冗余的问题，双导轨的布局可承受一定的偏载力矩，当末端执行件重心偏离滑台中心时，依然能保持平稳运行，不会出现卡滞或爬行现象。端部的张紧结构集成在模组右端的端盖上，不需要拆解模组本体就能完成同步带张紧度的调整，日常维护时仅需松开端盖上的锁紧螺钉，调整张紧螺栓的位置即可将同步带张力调整至合适范围，大幅降低后期维护的操作难度。电机安装座与模组基座采用一体化加工定位，安装面的垂直度经过精加工保证，电机输出轴与主动带轮的同轴度可控制在0.02mm以内，

　　避免因为同轴度误差造成带轮偏磨、同步带使用寿命缩短的问题。从安装边界来看，模组整体宽度控制在80mm以内，高度控制在65mm以内，安装时仅需在设备安装面上预留对应长度的平整安装面，通过型材槽道内的T型螺栓即可完成四个点位的固定，安装孔位沿模组长度方向对称排布，可适配不同方向的安装需求，不管是水平安装、垂直安装还是侧装，都能通过对应的安装孔位完成固定，不需要额外制作安装支架。在实际选型应用时，这款模组适合搭载1kg以内的末端负载做高速往复运动，比如在电子元器件的分拣工位上，搭载微型气动夹爪完成元器件在料盘与加工位之间的快速转运，或者在小型点胶设备上搭载点胶阀完成直线轨迹的点胶作业，也可用于小型检测设备中搭载检测探头完成直线扫描动作。设计过程中对模组的运行限位做了内置处理，两端均设置了橡胶缓冲限位块，当滑台运行至行程两端时，缓冲块可吸收滑台的冲击动能，避免硬碰撞造成模组结构损坏，同时预留了光电传感器的安装槽位，用户可根据自身控制需求加装原点传感器与正负限位传感器，不需要额外在模组外部焊接传感器安装支架，传感器的走线可沿型材侧面的槽道布置，配合走线拖链即可完成整组线路的规整排布，避免运动过程中线路被拉扯损坏。
