集成制动单元的交流伺服驱动电机结构

项目分类:伺服电机 发布时间:2023-07-08 ID:696188
  • 集成制动单元的交流伺服驱动电机结构
  • 集成制动单元的交流伺服驱动电机结构

  在自动化产线的垂直轴传动、高精度点位定位、需要断电保持位置的设备工位中,普通伺服电机往往无法满足负载防坠落、位置锁定的需求,带制动器的交流伺服电机正是针对这类场景开发的驱动单元。这类电机常应用在数控机床的Z轴进给、桁架机械手的升降轴、包装设备的封切工位驱动、自动化仓储的堆垛机构行走驱动等场景,当设备触发急停、系统断电或者伺服使能断开时,内置的制动器会快速锁止电机输出轴,避免负载因重力下滑、位置偏移造成的设备碰撞、工件报废甚至安全事故。

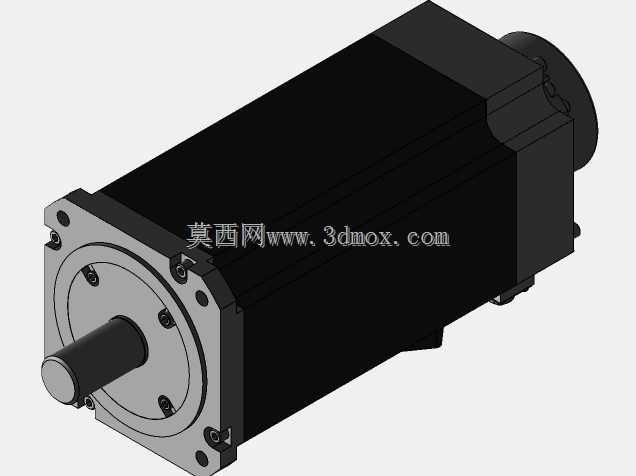

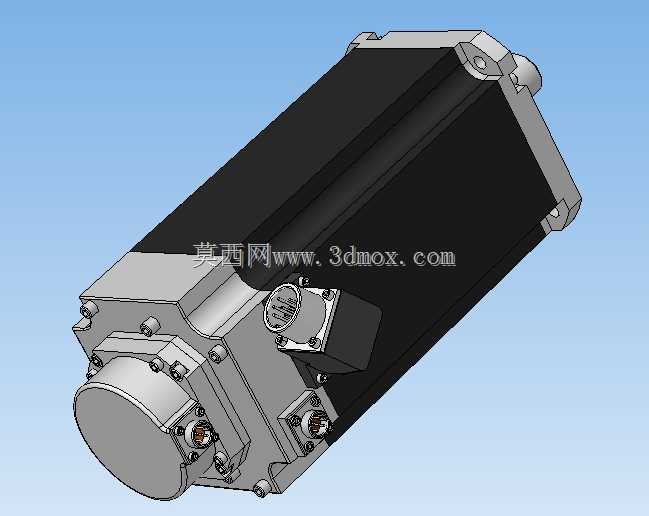

  从结构设计来看,这款电机采用了集成化的布局思路,制动器单元内置在电机后端盖与编码器舱之间,没有额外增加过多的轴向安装尺寸,整体外壳采用方形过渡的铸铝端盖配合黑色定子壳体,端盖处预留了多个安装固定孔位,可适配水平、垂直等多种安装姿态。输出轴端采用标准的轴径配合键槽传动设计,轴伸长度经过校核,既可以通过联轴器直接连接负载丝杠、带轮,也可以搭配减速箱使用,满足不同扭矩输出的需求。电机侧面预留了两个航插接口,分别对应动力线缆与编码器线缆的连接,接口处做了密封台阶设计,可适配工业场景常见的切削液飞溅、粉尘环境的防护需求,避免线缆接头处进灰进水造成的接触不良。

  设计过程中,制动器的选型与电机本体的扭矩参数做了匹配,制动扭矩能够覆盖电机额定输出扭矩的1.2倍以上,确保在满负载工况下断电时能可靠锁止,不会出现溜轴问题。制动器的供电回路与伺服使能信号做了互锁设计,只有当伺服驱动器完成上电自检、输出使能信号后,制动器才会通电释放,避免电机启动时出现堵转、制动器磨损的问题。电机的定子绕组采用了高槽满率的绕线设计,配合后端的散热壳体结构,能够在额定转速下持续输出额定扭矩,低速运行时扭矩波动控制在极小范围内,满足高精度进给的需求。

  从安装边界来看,电机的安装法兰采用标准的伺服电机安装尺寸,止口直径、安装孔位间距都符合通用伺服的互换标准,设备升级替换时不需要重新加工安装板,只需要核对轴伸长度与制动器供电电压即可完成适配。电机整体的径向尺寸控制紧凑,不会在设备内部占用过多的安装空间,对于安装空间局促的多轴设备、小型自动化工作站来说,这种集成制动的设计相比电机外加装制动模块的方案,能节省至少15%的轴向安装空间,同时减少了额外的传动连接环节,降低了传动背隙,提升了整体的传动刚性。

  在实际选型应用中,需要注意制动器为断电制动型,即正常通电运行时制动器线圈通电吸合,摩擦片分离,电机输出轴可自由转动;断电时线圈失电,弹簧推动摩擦片压合,锁止转子。因此在设备布线时,制动器的供电线路需要单独做回路保护,避免线路压降过大导致制动器释放不完全,造成运行时摩擦片持续磨损、电机过热的问题。另外电机的编码器采用高分辨率的位置检测元件,能够实现精准的位置闭环控制,搭配伺服驱动器可以实现速度、位置、扭矩三种控制模式的切换,满足不同工况的驱动需求。

  这款电机的结构设计充分考虑了工业现场的维护需求,后端的编码器舱与制动器单元都采用可拆卸的端盖结构,后期维护更换制动器、检修编码器时不需要拆解电机定子与转子部分,大幅降低了现场维护的难度与时间成本。壳体表面的散热筋结构沿着电机轴向布置,配合设备运行时转子带动的内部空气流动,能够快速将绕组产生的热量传导到外部壳体,保证电机在连续运行工况下的温升控制在绝缘等级允许的范围内,延长电机的使用寿命。
