三菱HG-SN152J交流伺服电机结构

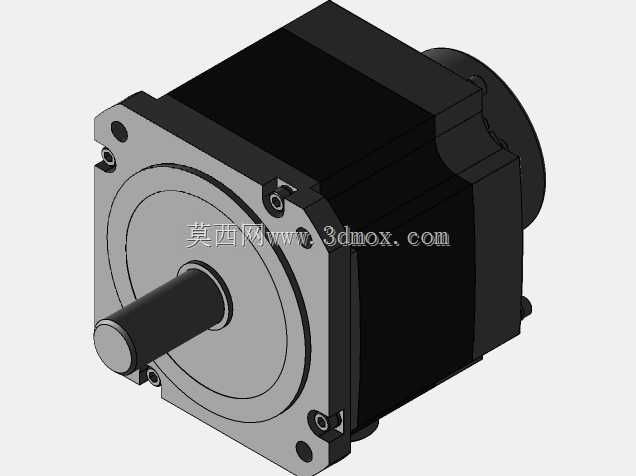

　　在自动化产线的定位传动场景里，伺服电机的选型与安装直接决定整套设备的重复定位精度与动态响应表现，这款交流伺服电机的三维结构还原，完全围绕实际装机的全流程需求搭建，没有做多余的外观美化，所有结构特征都对应实物的装配逻辑。从输出端来看，伸出的轴径做了公差带的结构预留，轴端的键槽尺寸匹配常用的同步轮、联轴器安装标准，前端法兰的安装孔位采用止口定位设计，止口的配合公差按照过渡配合设定，安装时可以直接卡入设备安装板的定位止口，不需要反复调整同轴度，能大幅缩减现场装机的调试时间，法兰端的密封槽结构也做了完整还原，对应实物的油封安装位，可适配有切削液、粉尘飞溅的车间工况，避免异物进入轴承位造成磨损。机座部分的方形壳体采用散热筋一体化结构，

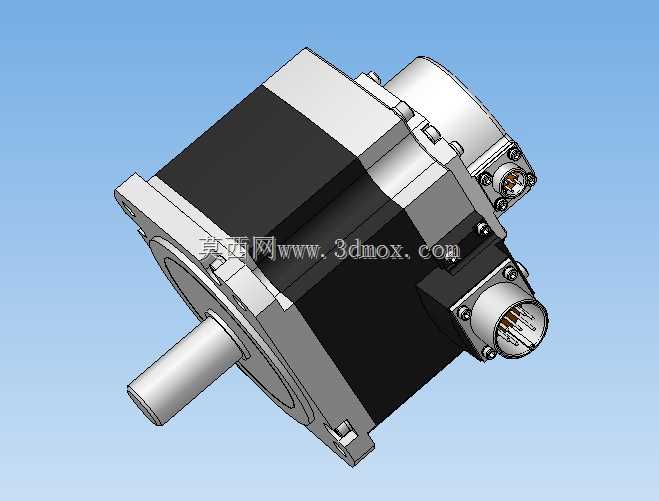

　　壳体表面的散热凸起不是装饰特征，是按照实际散热面积计算设计的，持续额定负载运行时，壳体表面的热流密度可以控制在允许范围内，不需要额外加装外置散热风扇就能满足S1连续工作制的散热需求，壳体侧面的两个航空插头座分别对应动力线与编码器线接口，接口的插针排布、安装法兰的固定孔位都和实物完全一致，布线时可以直接匹配标准线缆接头，不用额外做转接线束，接口处的防水密封圈安装槽也做了细节还原，满足IP65级别的防护安装要求。后端的编码器仓结构做了分层设计，外层是防护端盖，内层预留了编码器码盘、读头的安装空间，端盖的固定螺丝采用均布排布，拆卸调整编码器零点时不会出现受力不均导致的端盖变形，编码器仓和定子腔之间做了密封隔层，

　　避免轴承润滑脂挥发渗入编码器仓造成读头污染。建模过程中，所有装配配合面都按照实际装配顺序做了干涉检查，比如定子绕组和转子磁钢的气隙宽度控制在均匀的合理区间，前后端轴承的安装位同轴度做了基准约束，输出轴的轴向窜动量预留了符合轴承游隙的间隙，不会出现建模层面的干涉硬伤。安装边界方面，这款电机的方形机座边长、机身总长、输出轴伸出长度、轴径、法兰止口直径都严格按照实物尺寸还原，设备设计阶段直接调用这个模型，就能完成安装板开孔、走线空间预留、传动部件对接的布局校核，不用反复核对二维样本的尺寸参数，也能避免出现安装空间预留不足、和周边结构件干涉的问题。从功能特性来看，这款中惯量伺服电机适配常见的1.5kW级伺服驱动单元，

　　额定转速下的输出扭矩可以满足大部分皮带输送、滚珠丝杠传动、转盘分度的负载需求，转子的惯量匹配范围覆盖大部分常见的自动化负载场景，不需要额外加装惯量匹配部件就能实现稳定的启停响应，位置反馈的编码器分辨率对应常规的高精度定位需求，在3C组装、包装机械、数控机床进给轴这类需要频繁启停、精准定位的工位上，能实现±0.01mm级的重复定位精度。建模时特意还原了机座上的接地端子安装位，对应现场装机的接地规范要求，避免电磁干扰影响编码器信号传输，壳体上的铭牌安装槽也做了预留，方便设计阶段做铭牌标识的布局。不同于很多简化的电机模型只做外观轮廓，这个模型把所有和安装、维护相关的结构都做了完整呈现，比如后端盖的手动释放刹车的操作孔位（如果带刹车版本的适配结构）、吊环安装孔（针对大规格机型的吊装需求）、壳体上的安装方向标记线，这些细节都是实际装机、维护过程中会用到的结构，做三维布局时不用再额外补充这些特征，能直接用于生成工程图的安装示意、BOM清单的部件统计，也能用于设备的虚拟装配调试，验证电机和周边防护罩、拖链、传动部件的相对位置是否合理，提前规避现场安装时可能出现的结构冲突问题。
