小型平皮带带式输送线结构设计

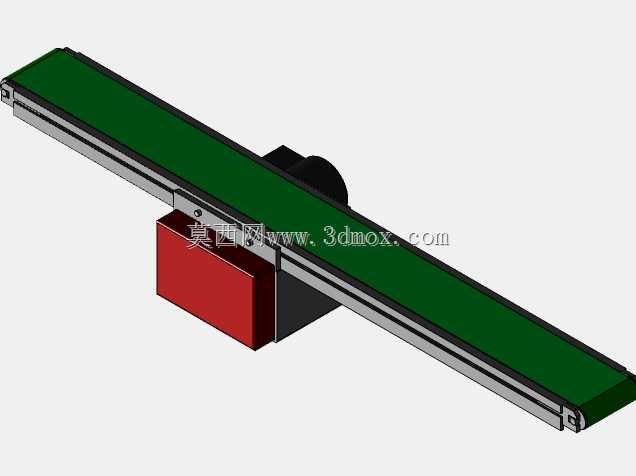

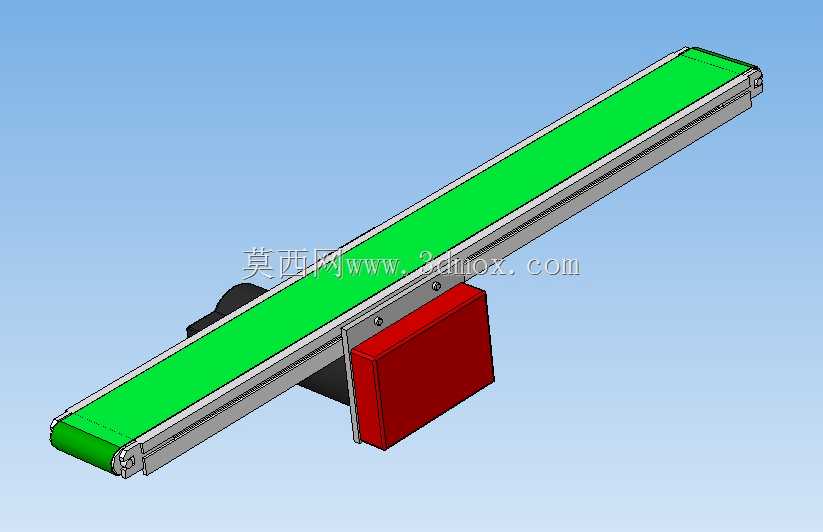

　　这款窄幅平皮带输送设备，在3C电子零部件组装、小包装食品分拣、精密五金件工序流转场景中适配性极强，尤其适合工位间距1米范围内的短距离物料转接，不会占用过多产线横向安装空间。从结构布局来看，驱动单元采用侧挂式安装方式，将驱动电机与减速组件集成在输送线中段下方的红色安装座内，相比端部驱动的同规格输送线，能减少两端张紧机构的占用长度，在紧凑工位布局里更易排布，同时侧挂的安装方式也能避免输送物料滴落的碎屑、冷却液直接落到驱动部件上，降低日常维护的频次。皮带选用绿色PVC平皮带，表面摩擦系数适中，既可以保证纸质包装盒、塑胶壳体、小型金属零件放置时不打滑，又不会因为粘度过高导致物料在末端转接时卡滞，皮带下方全程布置光滑的承托板，

　　避免长距离输送时皮带下垂导致的物料倾斜，对于重量在5kg以内的小件物料，输送过程的平稳性完全能满足工序间的定位要求。两端的辊筒采用一端固定、一端张紧的结构设计，张紧调节螺栓隐藏在端部型材的安装槽内，调节时不需要拆解外部护板，只需要用内六角扳手转动调节螺钉就能调整皮带张紧度，同时还能修正皮带跑偏的问题，日常运维的操作门槛很低。主体框架采用标准工业铝型材拼装，所有连接位置都用内置角件固定，不需要额外焊接，框架侧面预留的T型槽可以直接安装光电传感器、挡停机构、导向护栏等附属配件，不需要二次打孔加工，在产线改造时能快速调整配套机构的安装位置。安装边界方面，这款输送线的总长度为1000mm，皮带宽度90mm，

　　整体框架的横向宽度不超过120mm，驱动单元的下方突出高度为150mm，安装时只需要在四个角预留M8的螺栓固定孔，或者搭配标准铝型材支架直接搭建，就能适配700-900mm高度的作业工位，和人工操作台面的高度匹配度很高。设计时特意将驱动单元的重心设置在框架中心线位置，设备高速运行时不会出现单侧晃动的问题，输送速度可以通过配套的调速器在0-30m/min范围内调整，既可以满足手工上下料时的低速平稳要求，也能匹配自动化设备上下料时的高速节拍。端部的辊筒直径做了缩小处理，末端和下游设备的转接间隙可以控制在5mm以内，输送尺寸较小的零件时不会出现零件卡入间隙的问题，皮带边缘和框架护边的间隙控制在1mm以内，

　　避免薄片状物料卷入皮带侧边造成设备故障。在实际产线应用中，这类小型皮带输送机经常多台拼接使用，组成环形的组装输送线，或者单台布置在加工设备的上下料位置，作为设备和工位之间的物料转接载体，因为结构简单、配件通用性强，出现易损件磨损时可以快速更换，不需要长时间停机等待配件，相比重型带式输送机，这类窄幅轻型输送线的能耗更低，单台运行功率不超过60W，长时间连续运行的使用成本很低。建模过程中所有的安装孔位、型材拼接位置、驱动组件的装配关系都按照实际装配公差设置，没有出现干涉问题，张紧机构的调节行程预留了15mm的余量，能够覆盖皮带长期使用后的拉伸变形量，不需要频繁裁剪皮带就能维持合适的张紧力。
