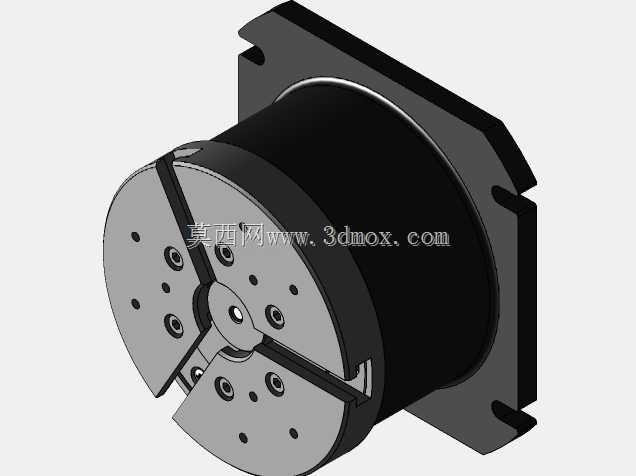

带NEMA17驱动器的输送机小工具转盘结构

　　在轻工包装、电子元器件组装、小型五金件分拣这类连续作业的产线场景里，工位间的物料转序往往不需要长距离的皮带输送，更多时候需要在紧凑的工位布局下完成多工位的精准流转，这款适配NEMA17驱动器的输送机配套转盘，就是针对这类小载荷、高频次转位需求设计的功能单元。很多做小型自动化产线布局的工程师都遇到过类似问题：直线输送段末端如果直接对接单工位作业，整线节拍会被单工位的作业时长卡死，而如果用多套直线输送单元分流，又会占用过多的机架安装空间，布线和气路布局也会变得冗余，这类小直径转盘刚好能在1平米不到的安装区域内，完成4到6个工位的环形布局，把上料、检测、组装、下料这些工序整合在同一个回转半径内，大幅压缩产线的横向占地。

　　从功能实现逻辑来看，这个转盘的核心作用是承载小型工装夹具，配合NEMA17步进电机的精准角位移控制，把载具上的工件依次送到对应作业工位，和重型输送转盘不同，它的设计载荷针对的是单工位总重量不超过5kg的小型工件，比如消费电子的塑胶外壳、小规格的紧固件分装盒、小型冲压件这类物料，回转过程的启停加速度做了适配，不会因为惯性导致工件移位，也不需要额外的工装夹紧结构就能保证工位定位精度。转盘的盘面采用平置式设计，上表面预留了通用的T型槽安装位，不管是加装小型工件载具、导向挡边还是检测传感器支架，都不需要额外打孔焊接，直接用标准T型螺栓就能固定，适配不同工序的工装快速更换需求。

　　设计思路上，这款转盘没有采用复杂的凸轮分割器结构，而是直接匹配NEMA17标准安装尺寸的驱动接口，因为NEMA17是小型自动化设备里应用最广泛的步进电机安装规格，安装孔距42mm，输出轴径5mm的标准接口，能直接对接市面上绝大多数的开环步进电机、带编码器的闭环步进驱动单元，不需要额外做转接法兰，工程师在选型的时候不需要重新设计驱动连接结构，直接按照标准接口选型就能完成装配，大幅缩短设计周期。转盘的回转支撑采用了薄型交叉滚子轴承的配置，相比传统的深沟球轴承支撑，交叉滚子轴承能同时承受轴向载荷、径向载荷和倾覆力矩，即使盘面边缘放置偏重的工件，也不会出现盘面倾斜、卡滞的问题，而且薄型设计能把整个转盘的主体厚度控制在80mm以内，安装的时候不需要在机架上做太深的下沉结构，直接用螺栓固定在机架的安装平面上就能完成装配，安装基准面的平面度要求控制在0.1mm以内就能保证回转顺畅，对机架的加工精度要求更低。

　　从安装边界来看，这款转盘的盘面直径适配300mm到450mm的常用规格，对应的工位数量可以根据需求做4、6、8等分，每个工位的中心到回转中心的距离根据盘面直径调整，比如400mm直径的盘面，工位中心距回转中心150mm，相邻工位的中心间距超过200mm，足够容纳小型作业机构的安装空间，不会出现工位间的机构干涉。驱动单元的安装位置在转盘主体的下方中心位置，电机输出轴和转盘的回转中心同轴，传动部分采用零背隙的同步带传动，传动比设置为3:1，既可以放大电机的输出扭矩，带动额定载荷下的盘面平稳启停，也能通过传动比的换算，把电机的步距角细分后，实现±0.05度的定位精度，满足小型组装、检测工序的定位要求。转盘的侧面预留了原点传感器的安装槽，不管是采用光电式还是接近式的原点传感器，都能直接固定在预设的安装位上，不需要额外设计传感器支架，回原点的挡片直接集成在转盘的回转体上，装配的时候只需要调整传感器的触发位置，就能完成原点定位的调试。

　　在实际应用中，这类转盘经常和小型皮带输送机对接，输送机把上游工序送来的工件送到转盘的上料工位，转盘转位把工件送到检测工位，检测完成后再转到组装工位，最后转到下料工位由输送机把完成工序的工件送到下一段产线，整个转序过程不需要额外的移栽机械手，只需要转盘的回转动作就能完成多工位的流转，相比传统的直线式多工位布局，整体的结构成本能降低40%左右，而且维护点更少，只需要定期给回转轴承补充润滑脂，检查同步带的张紧度就能保证长期稳定运行。转盘的盘面边缘做了圆角处理，没有尖锐的棱角，避免作业人员在上下料的时候被刮伤，盘面的表面做了硬质阳极氧化处理，耐磨性能好，长期和工装、工件接触也不会出现明显的划痕，日常清理的时候直接用无尘布擦拭就能保持盘面整洁，适合电子车间这类对洁净度有一定要求的生产场景。另外，转盘的主体结构采用铝合金材质加工，整体重量轻，即使是450mm直径的规格，整体重量也不超过12kg，两个人就能完成搬运和安装，不需要额外的吊装设备，对于产线的后期改造、工位调整来说非常方便，不需要对原有机架做大规模的改动，只需要预留对应的安装孔位就能快速加装到现有产线上。
