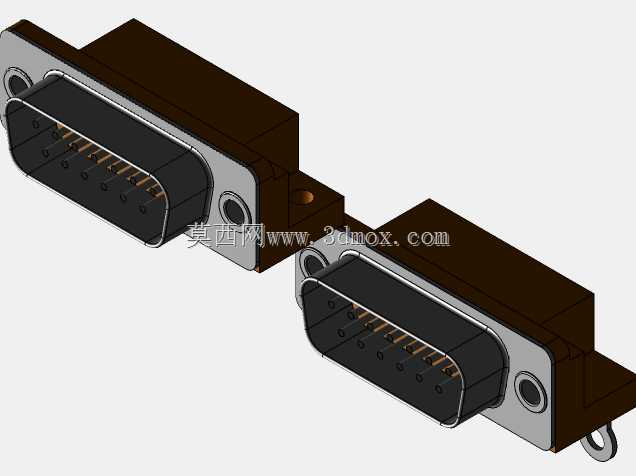

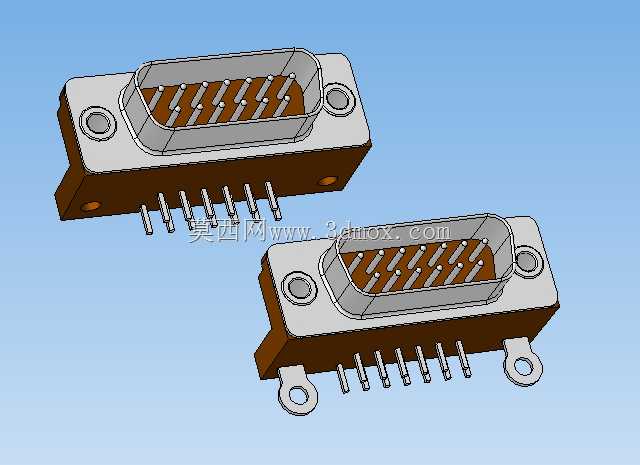

在工业控制机柜、嵌入式设备机箱的内部板卡互联场景中,这类13针板载连接器与配套机箱插孔承担着板卡与背板、板卡与外部接口之间的信号传输职能,区别于普通民用接插件,这类工业级连接结构需要兼顾插拔定位精度、长期接触可靠性、板端安装抗振性能,避免设备运行过程中因振动、温变导致的接触不良、信号中断问题。从结构设计逻辑来看,该连接器采用D型壳体防呆设计,金属外壳包裹绝缘基座,插针按照两排交错排布,单排插针等距分布,相邻插针之间的绝缘筋位高度略高于插针接触面,既可以避免插针弯折变形,也能防止相邻针脚之间出现积尘短路的问题。板端安装部分采用直插式焊针设计,焊针长度适配常规1.6mm-2.0mm厚度的PCB板,焊针直径与PCB过孔尺寸匹配,
过波峰焊时可以保证焊锡浸润充分,不会出现虚焊、连焊的问题。连接器两端的固定耳预留了螺丝安装孔,安装孔位与机箱面板、PCB板上的定位孔同轴度公差控制在0.1mm以内,安装时可以先通过定位柱预固定,再拧入固定螺丝,避免装配过程中插针与插孔对位偏移导致的针脚弯折。配套的机箱插孔采用与板端连接器完全匹配的针位排布,插孔内部采用弹性接触簧片,簧片接触部位做了弧形收口处理,插针插入时簧片可以产生均匀的抱紧力,保证接触电阻稳定在毫欧级,即使在设备长期运行产生温升的情况下,接触部位也不会因为热胀冷缩出现接触压力下降的问题。金属外壳部分采用锌合金压铸成型,外壳表面做了镀镍处理,既可以提升外壳的抗腐蚀能力,也能起到电磁屏蔽的作用,
减少外部电磁干扰对内部信号传输的影响,对于传输弱信号的工业板卡而言,这种屏蔽结构可以有效降低信号误码率。绝缘基座采用耐高温热固性塑料注塑成型,材料阻燃等级达到V0级,在焊接受热、设备长期运行发热的情况下,基座不会出现变形、碳化的问题,绝缘性能可以长期保持稳定。从安装边界尺寸来看,连接器主体宽度适配机箱面板标准开口尺寸,安装后突出面板的高度控制在常规机箱面板间隙允许范围内,不会与机箱门、外部线缆接头产生干涉;板端安装时,连接器底部与PCB板表面预留了0.3mm的间隙,避免焊接时助焊剂残留堆积在基座与PCB之间,也可以减少应力传递,避免PCB板受连接器挤压出现形变。在实际选型应用中,这类13针连接器通常用于传输低速控制信号、
小功率供电回路,单针载流量可以满足常规板卡的信号传输需求,插拔寿命可以达到千次级,满足设备调试、维护过程中的反复插拔需求,不需要频繁更换接插件。设计建模过程中,需要重点关注插针与插孔的对位公差,插针的位置度公差、插孔簧片的形位公差都需要严格控制,否则会出现插拔力过大、个别针脚接触不良的问题;同时金属外壳的安装定位尺寸需要与机箱面板、PCB板的安装孔位做适配校验,避免出现装配干涉,尤其是固定耳的弯折角度、安装孔的倒角尺寸,都会影响实际装配的顺畅度。
